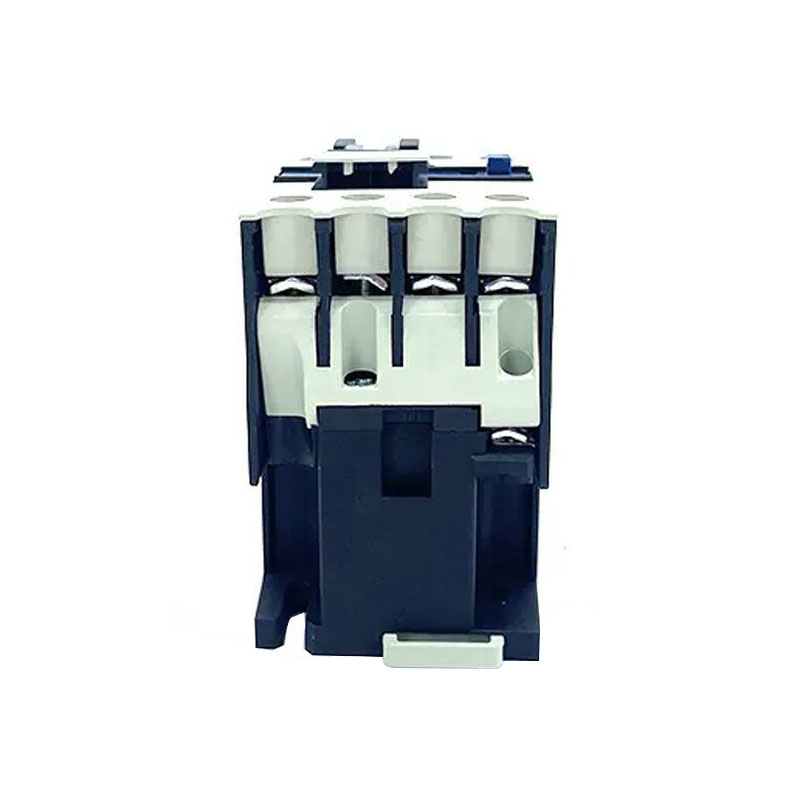

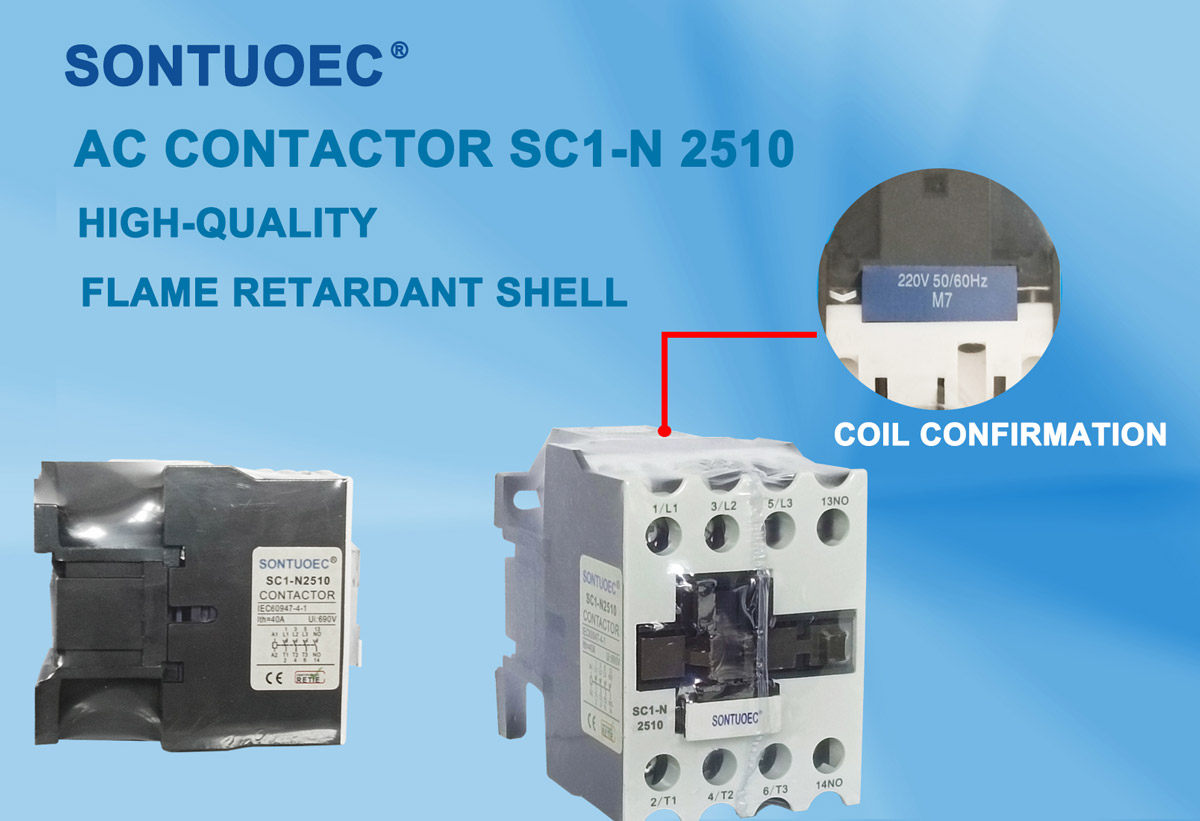

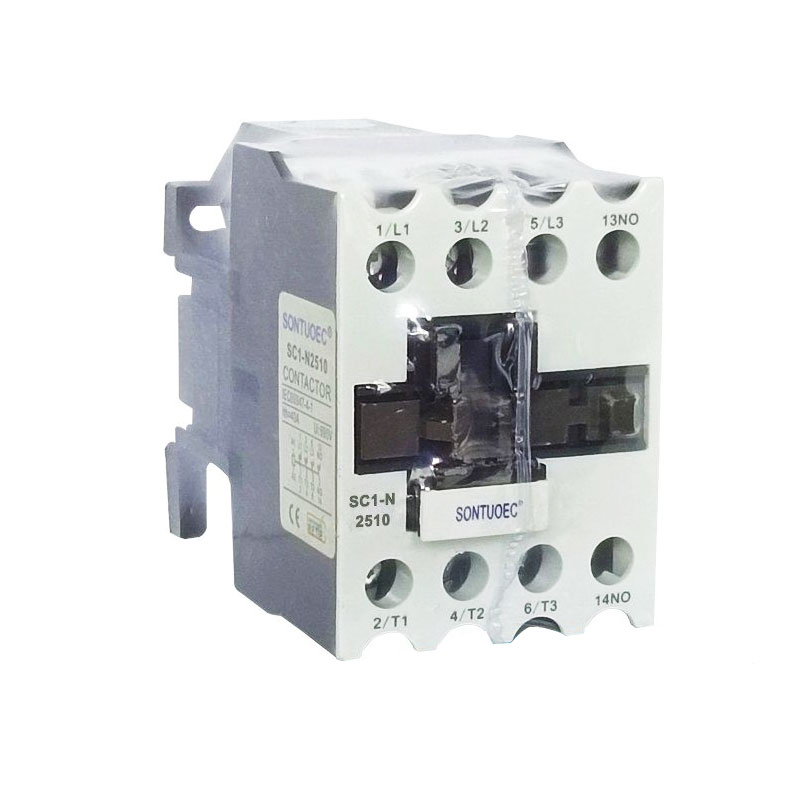

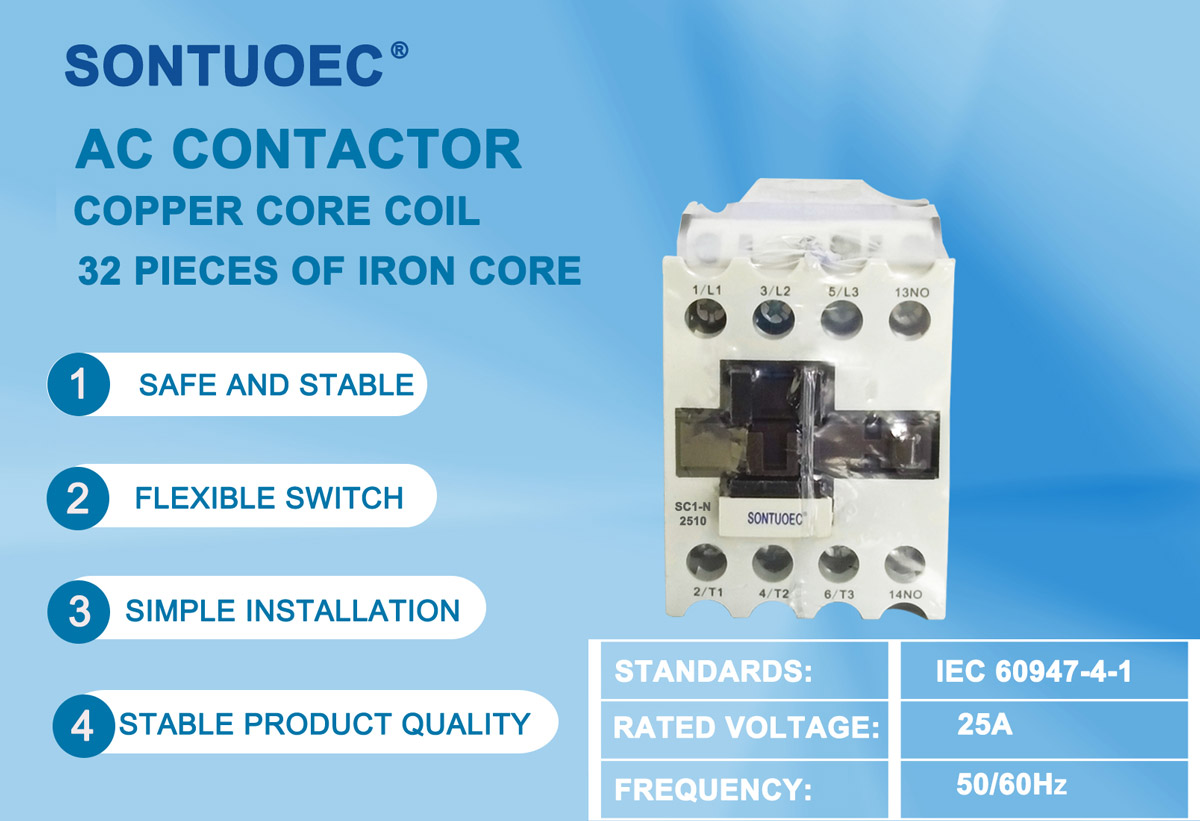

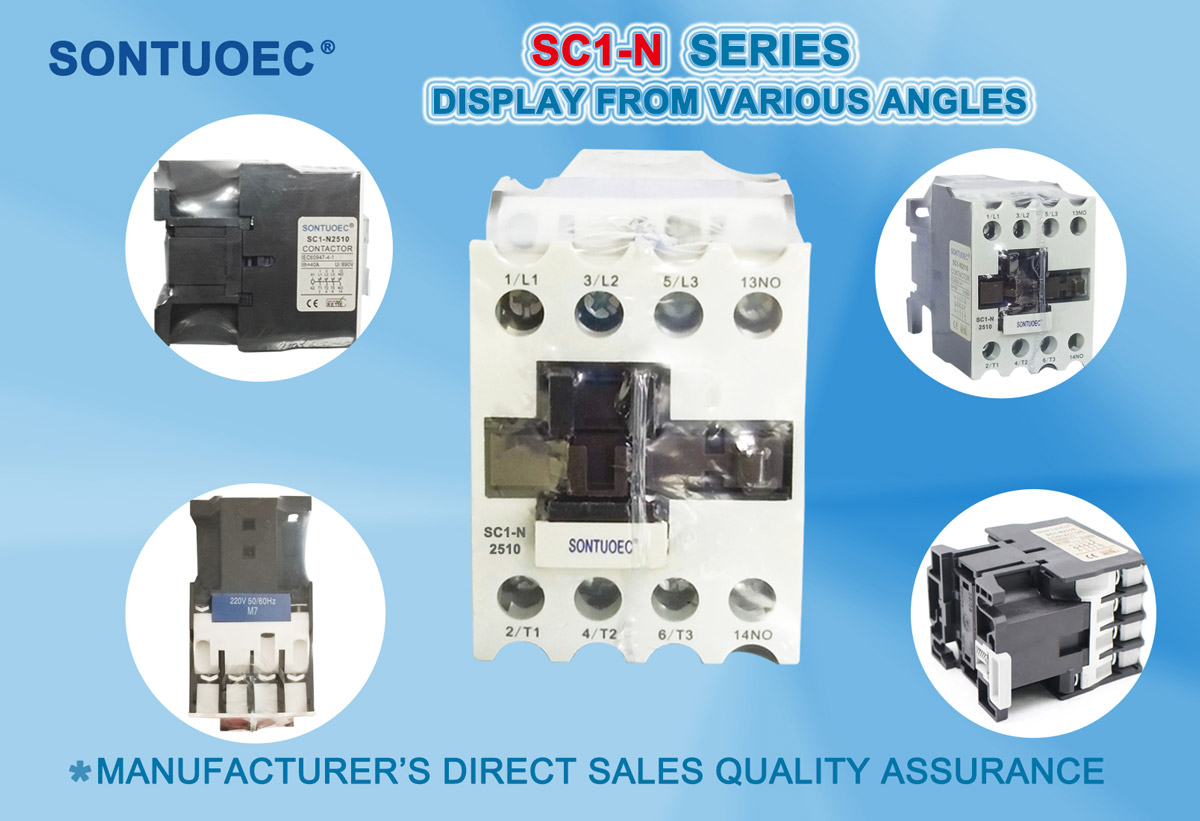

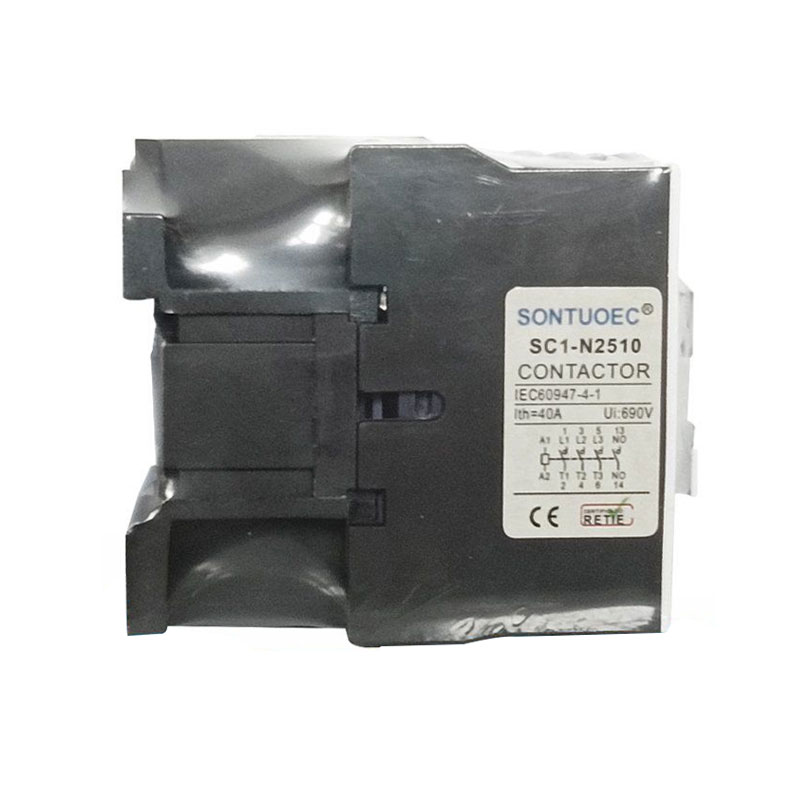

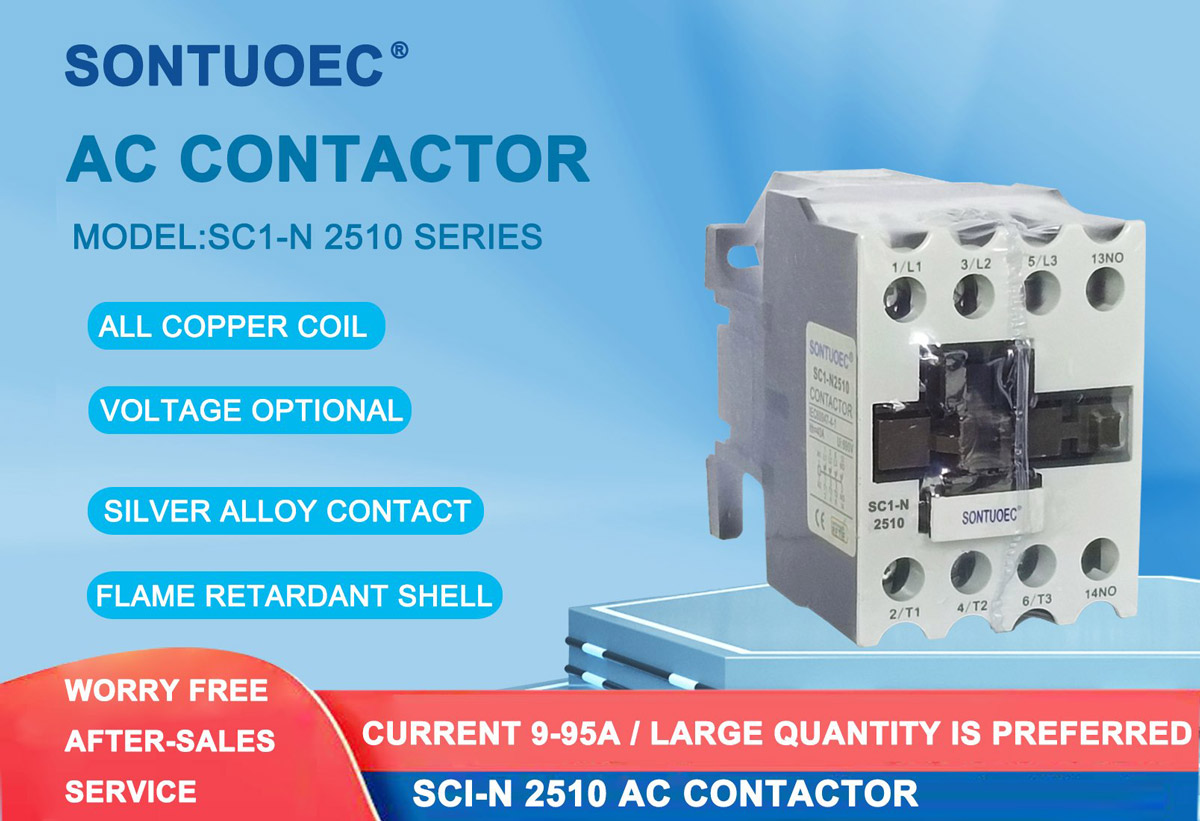

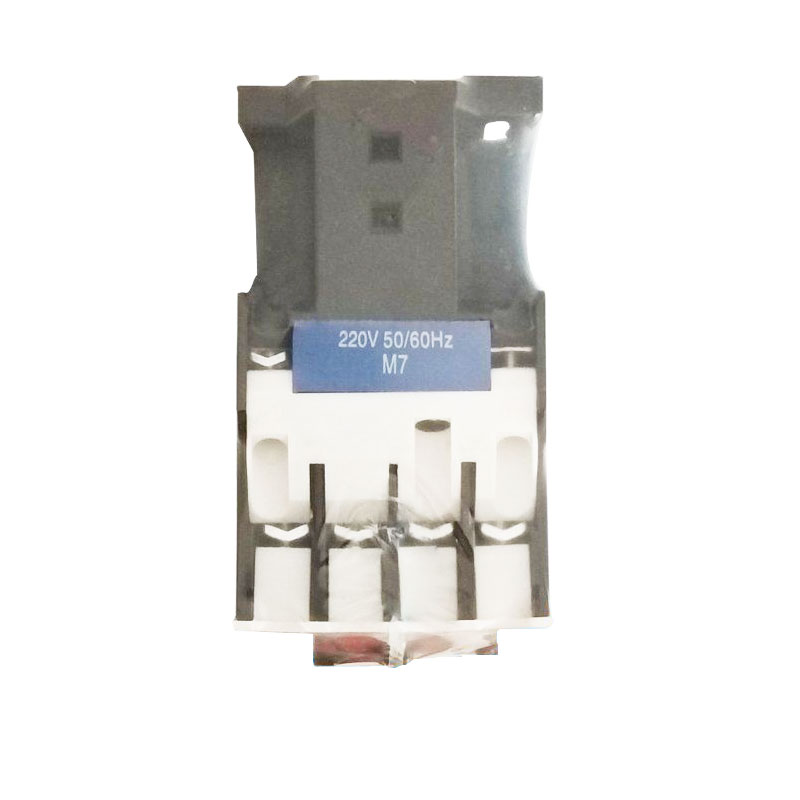

3 уюлдук AC контактор

3 уюлдук AC контактору үч көз карандысыз контакттары (же уюлдары) бар AC контактору болуп саналат, алардын ар бири үч фазалуу электр тутумунун бир фазасын башкарат. Анын негизги функциясы үч фазалуу кыймылдаткычтарды же башка үч фазалуу жүктөрдү ишке киргизүүнү, токтотууну жана артка кайтарууну алыстан башкаруу болуп саналат. Бул үч байланышты күйгүзүү жана өчүрүү контролдоо менен, ал үч фазалуу чынжырдын туташуусун жана ажыратылышын ишке ашыра алат, ошентип электр жүктөмүнүн иштөө абалын көзөмөлдөйт.

Сурамжылоо жөнөтүү

Продукт Description

Модел	2 фазалуу скирлелдин кубаттуулугу								Номиналдуу жылытуу ток 1th(A)
	Номиналдуу кубаттуулук (КВт)				Номиналдуу иштеп жаткан ток (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Структурасы жана иштөө принциби

Түзүлүшү:

Электромагниттик система: байланыш системасын ачуу жана жабуу үчүн магнит агымын түзүү үчүн колдонулган катушкалар, өзөктөр ж.б. сыяктуу компоненттерди камтыйт.

Байланыш системасы: анын ичинде негизги байланыш жана көмөкчү байланыш. Негизги контакт жогорку ток өткөрүү үчүн колдонулат, ал эми көмөкчү контакт башкаруу сигналдарын берүүнү жана кайтарым байланышты ишке ашыруу үчүн колдонулат.

Дога өчүрүүчү түзүлүш: контактты бузулуудан коргоо үчүн контакт ажыратылганда пайда болгон жааны өчүрүү үчүн колдонулат.

Shell: тышкы чөйрөдөн ички компоненттерин коргоо үчүн колдонулат.

Иштөө принциби:

Катушка кубатталганда, темир өзөк магнетизмди жаратат жана контакт системасын жабууга тартып, үч фазалуу чынжырды ачык кылат.

Катушканын энергиясы өчүрүлгөндө, темир өзөк магниттик күчүн жоготот жана контакт системасы пружинанын таасири астында бөлүнүп, үч фазалуу чынжырды ажыратат.

Үчүнчүдөн, арыз жана тандоо

Тиркемелер:

3 полюс AC Contactor өнөр жай автоматташтырууда, энергетикалык системада жана имараттарды автоматташтырууда кеңири колдонулат.

Ал үч фазалуу кыймылдаткычтарды иштетүү, токтотуу жана артка кайтаруу сыяктуу операцияларды башкаруу үчүн колдонулушу мүмкүн.

Ал ошондой эле электр системасын алыстан башкарууну жана коргоону ишке ашыруу үчүн колдонулушу мүмкүн.

Тандоо:

3 уюлдук AC Контаторду тандоодо, электр системасынын номиналдык чыңалуу, номиналдуу ток жана жүк түрү сыяктуу факторлорду эске алуу керек.

Учурдагы рейтинг жүктүн максималдуу иштөө агымынан жогору же ага барабар болушу керек.

Чыңалуу рейтинги электр системасынын чыңалуу деңгээлине ылайыкташтырылышы керек.
