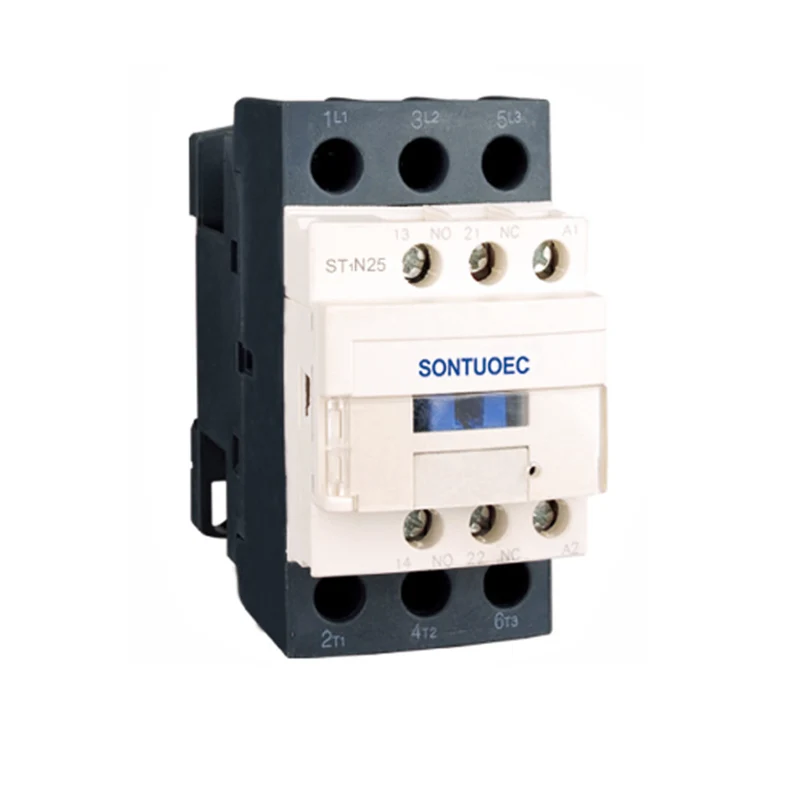

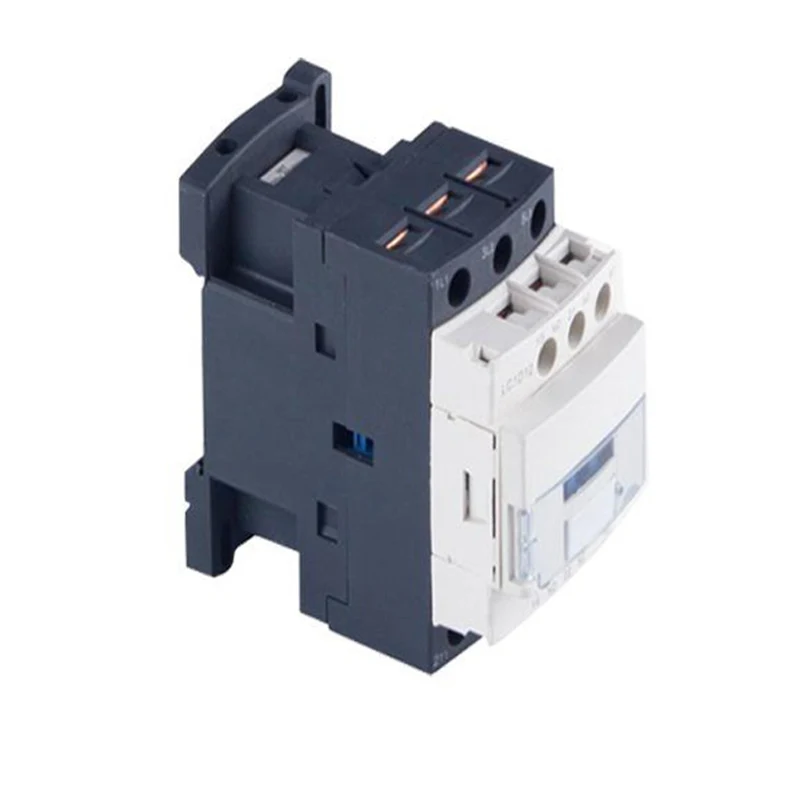

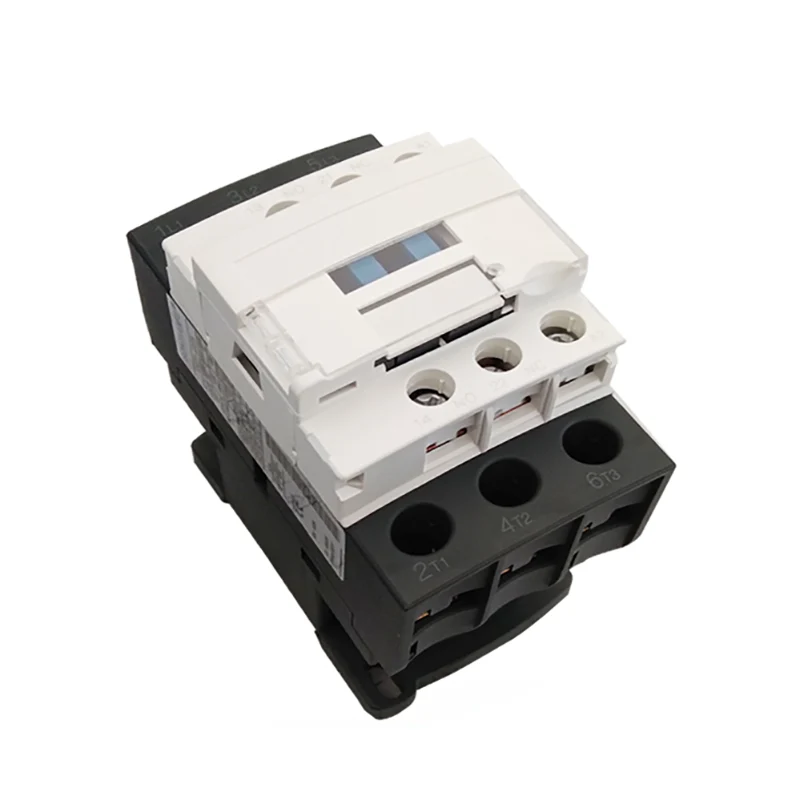

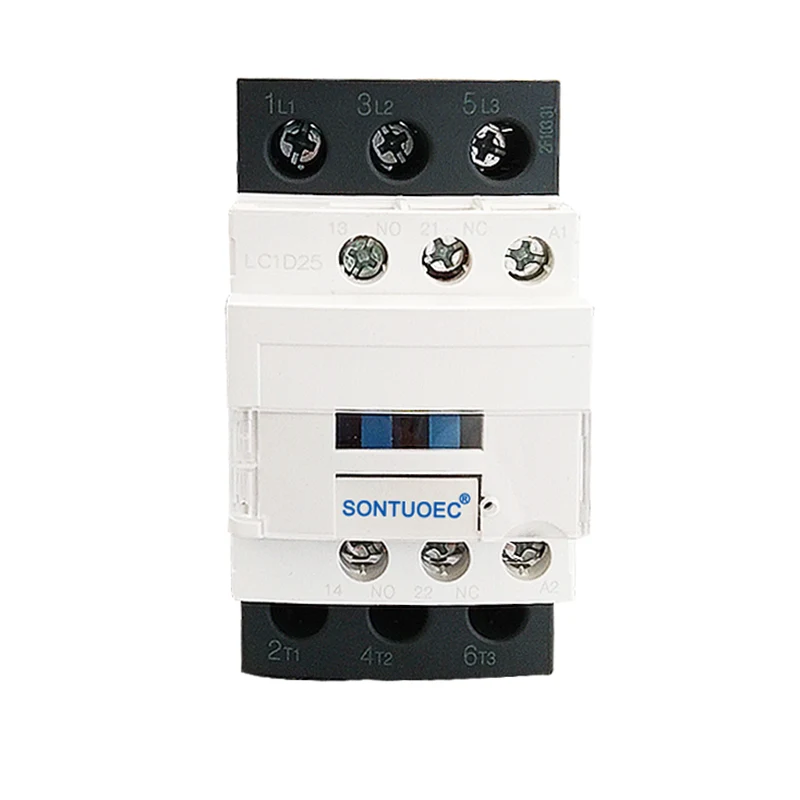

CJX2 3p 25a AC контактор

CJX2 3p 25a ac контактору узак аралыкта, ошондой эле узак аралыкта, ошондой эле тез-тез баштоо жана контролдоо үчүн ылайыктуу, ошондой эле тез-тез баштоо жана контролдоо үчүн ылайыктуу. Мындан тышкары, аны иштетүү үчүн электромагниттик башталгычтарды түзүү үчүн тиешелүү жылуулук релизалары менен колдонсо болот, ал эми оперативдик ашыкча жүктөр пайда болушу мүмкүн.

Модел:ST1N

Сурамжылоо жөнөтүү

Продукт Description

Түрү		S1N-09	S1N-12	St1n-18	S1N-25	St1n-32	S1N-40	S1N-50	St1n-65	S1N-80	St1n-95
Иштетилген иштөө учурдагы (a)	AC3	9	12	18	25	32	40	50	65	80	95
Иштетилген иштөө учурдагы (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-фазанын Ratingspower рейтинги Motors 50 / 60Hz Incategory AC-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Rated Yood Study (A)		20	20	32	40	50	60	80	80	125	125
Электр жашоо	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электр жашоо	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалык жашоо (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Байланыштардын саны	3p + жок					3P + NC + жок
Байланыштардын саны	3P + NC					3P + NC + жок

Структуралык өзгөчөлүктөр

Коргоо Дизайн: CJX2 3P.P 25a AC Contactor Кичинекей көлөмү, жеңил салмагы, кубаттуулугу, кубаттуулугу төмөн жана узак өмүр сүргөн коргоочу түзүлүштү кабыл алат.

Түздөн-түз актёрлук иш-аракеттердин түзүмү: анын иш-аракеттеринин түзүмү түздөн-түз актёрлук жана байланыштар эки эселенген баяндама болуп саналат, ал байланыштын коопсуздугун жана коопсуздугун камсыз кылат.

Бөгөттөөчү типтеги Байланыш Тобу: Колдонуучунун конактору, Star-Delta Server, Star-Delta Service өнүмдөрүн түзүүчү контакттерди, Star-Delta Starter жана башка алынган сериялуу буюмдарды түзүү үчүн, механикалык карама-каршы механизм жана башка компоненттерди кошсо болот.

Техникалык параметрлер

CJX2 (ST1N) Series AC контакторунун башкы техникалык параметрлери төмөнкүлөрдү камтыйт:

Рейтингдеги чыңалуу: анын ичинде 36В, 110В, 110В, 127В, 220В, 220В, 380В, 380В, 380В жана башка деңгээлдер.

Иштеп алган ток: Ар кандай моделдерге ылайык, бааланган ток токулган 9Адан 95га чейин.

COIL чөлү: COIL челектери: 24v, 36В, 36В, 48В, 48В, 110в, 220В, 220В, 380V, 24v, 24v, 24v, 24v, 24v, 24v, 24v, 24v, 24v, 24V, 24V, 24V, 24V, 24В, 220В, 110V,

Механикалык жана электр жашоосу: Механикалык жашоо миллиондогон мезгилге чейин болушу мүмкүн, ал эми электр энергиясы салыштырмалуу жогору, бул контактордун узак мөөнөттүү туруктуу иштешин камсыз кылат.

Орнотуу жана тейлөө

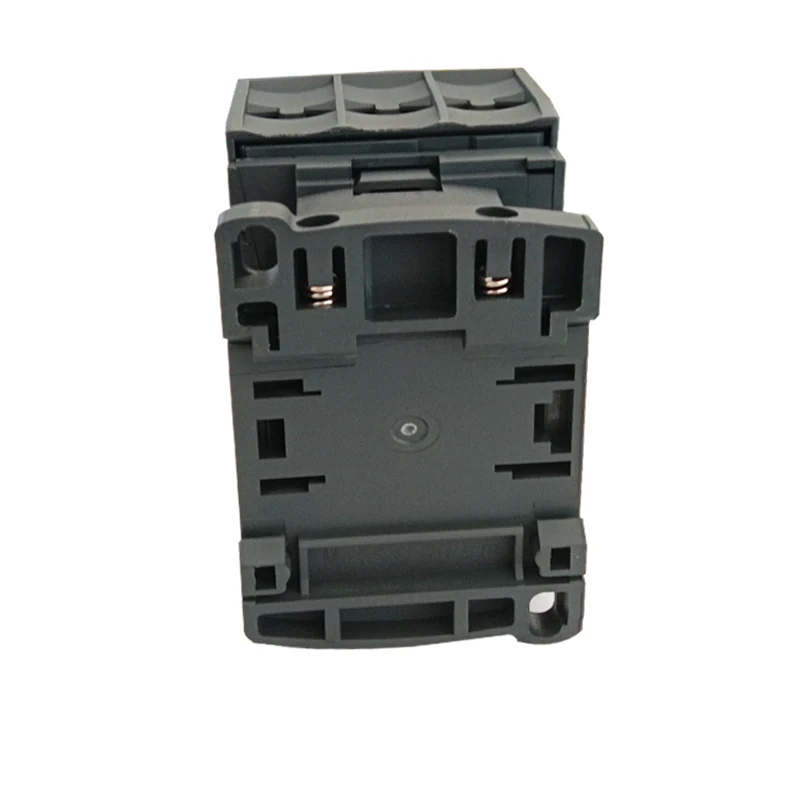

Орнотуу: CJX2 Type Conticattors эки бурама же 35 мм (же 75мм) жетекчи темир жол менен орнотсоңуз болот, ал ыңгайлуу жана тез жана тез. Орнотуу шарттарынын сакталышын камсыз кылуу үчүн, орнотулганга чейин тиешелүү техникалык маалыматтар текшерилиши керек.

Техникалык тейлөө: продукттун бардык бөлүктөрү колдонуу учурунда үзгүлтүксүз текшерилип турушу керек, бул кыймылдуу бөлүктөрдүн тыгылып, илгичтер бош эмес экендигин талап кылат. Эгер кандайдыр бир зыян болсо, анда ал контактордун кадимки ишин камсыз кылуу үчүн убакыт менен алмаштырылышы керек.

CJX2 3P 25A AC Contactor
