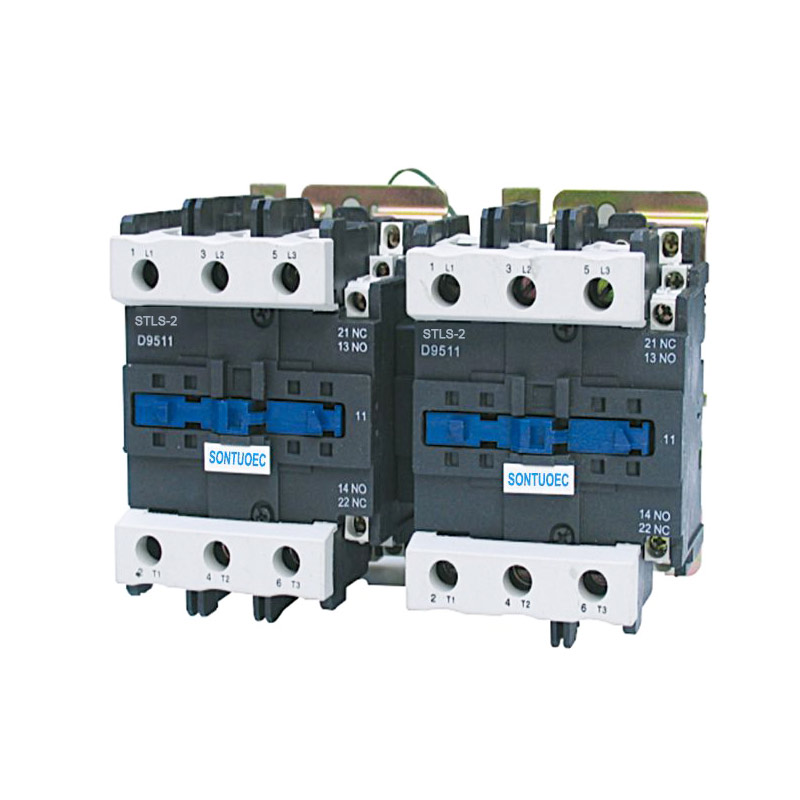

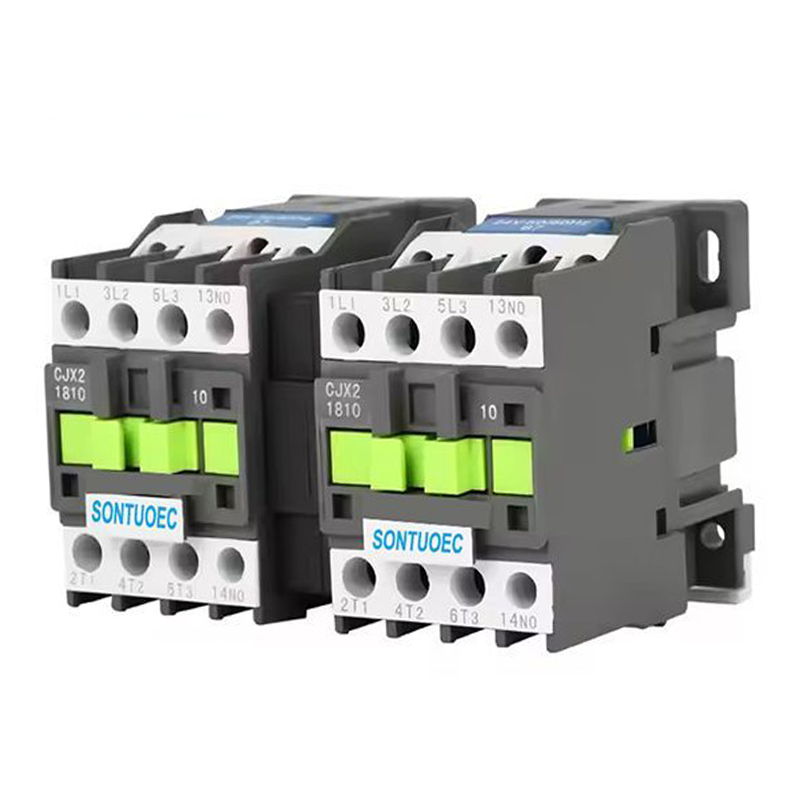

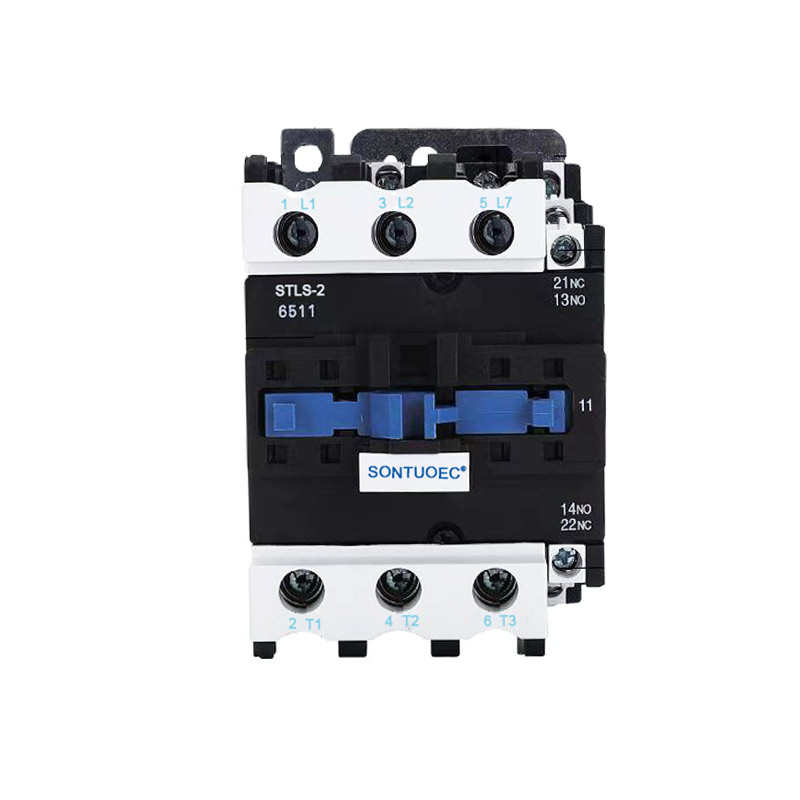

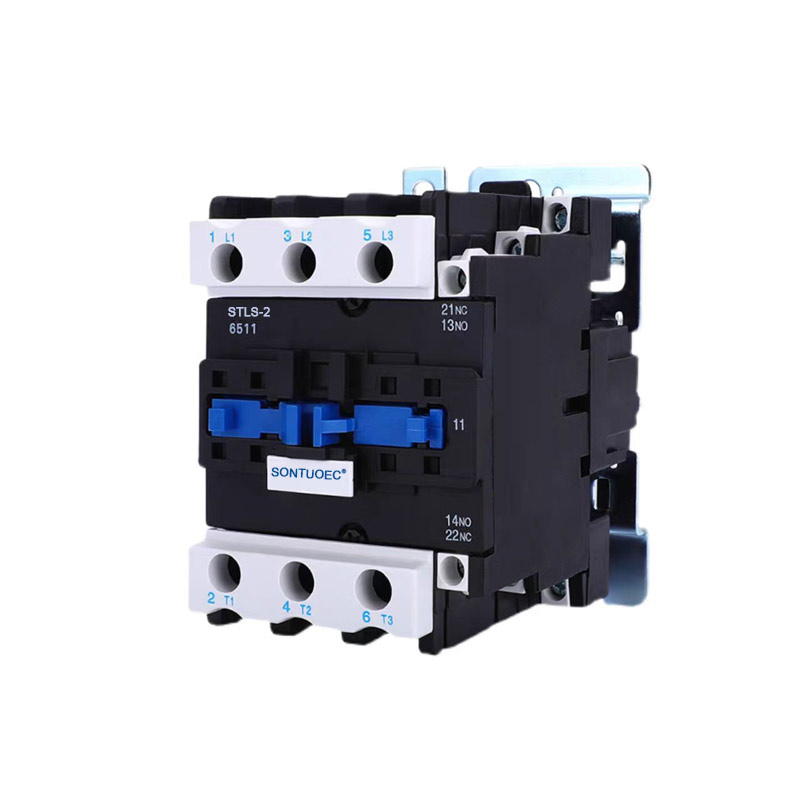

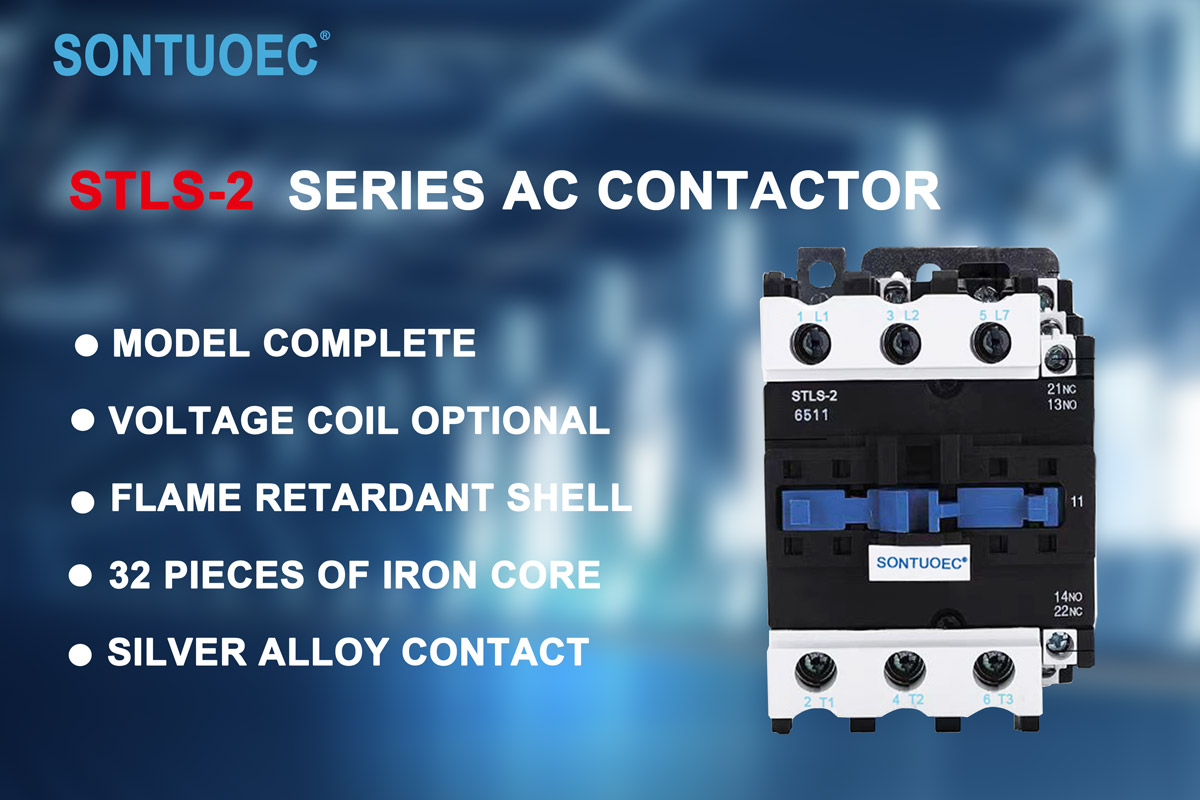

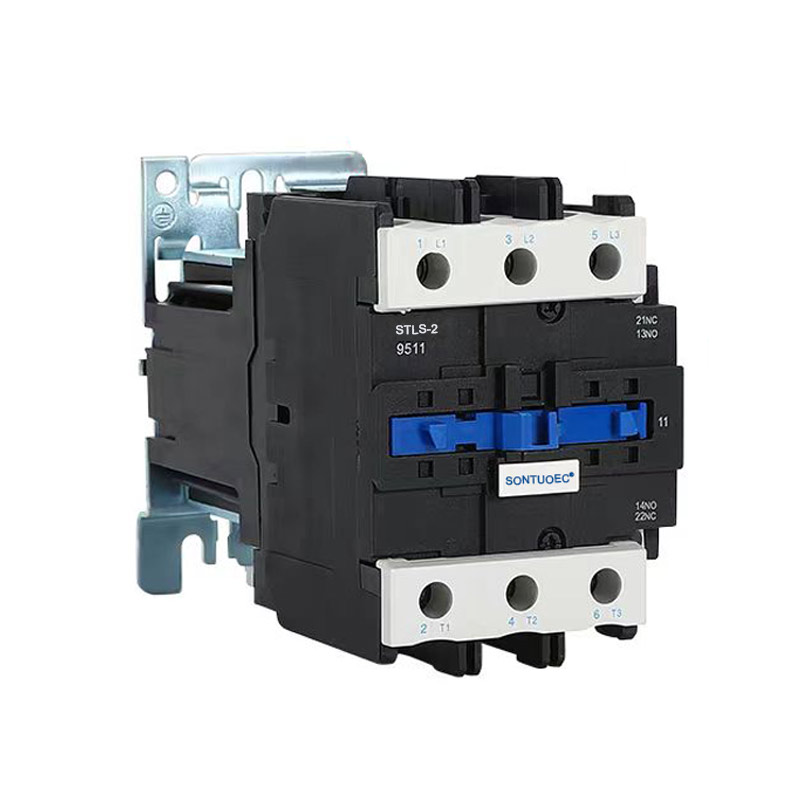

Stls-2(Cjx2) сериясындагы механикалык блокировкалоочу контактор

Stls-2(Cjx2) сериясындагы механикалык блокировкалоочу контактор 660V AC 50Hz номиналдык чыңалууга, ток 620Ага чейинки схемаларда колдонууга ылайыктуу, кыймылдаткычты башкаруу үчүн конвертирленген. Бул механикалык блокировкалоочу түзүлүш эки конвертирленген контакторлордун контакттарын алмаштырууну камсыз кылат. Бул IEC60947-4-1 стандарттарына ылайык келет.

Модел:STLS-2(CJX2)

Сурамжылоо жөнөтүү

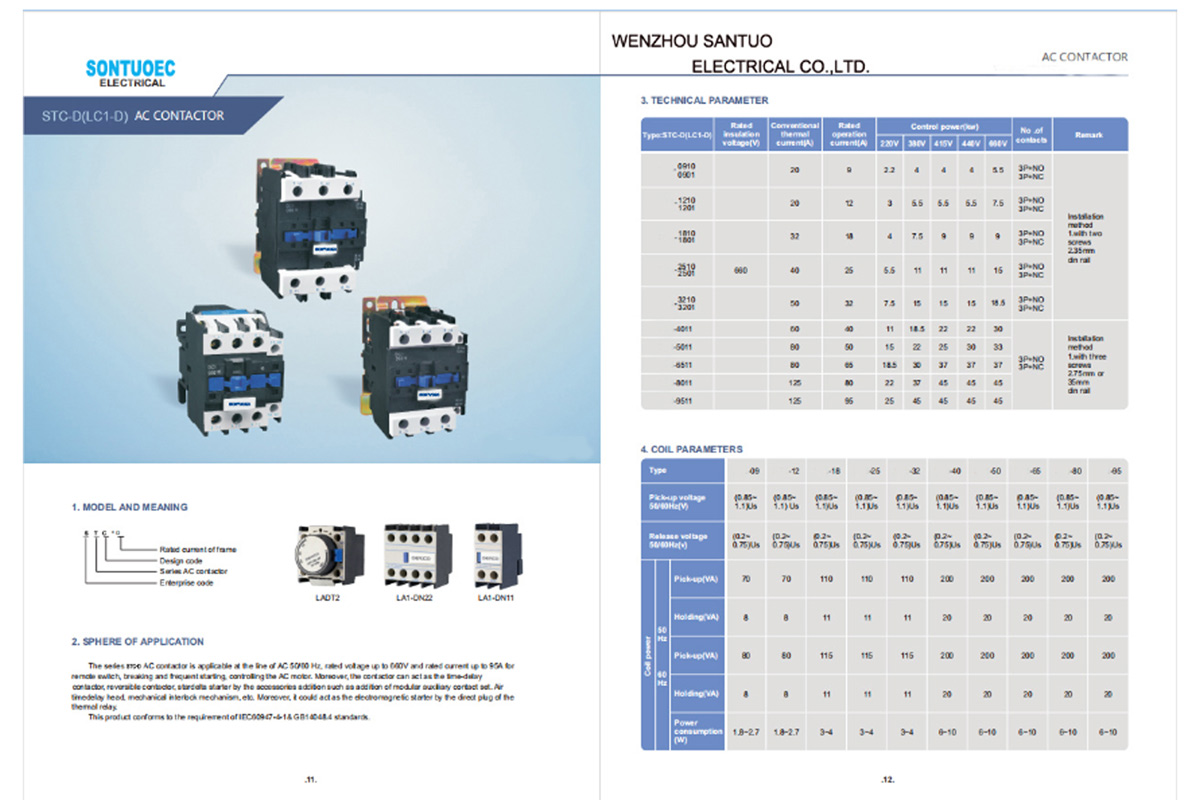

Продукт Description

Type		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Номиналдуу изоляциялык чыңалуу		660	660	660	660	660	660	660	660	660	660
кадимки жылуулук		20	24	32	40	50	60	75	80	110	125
ток		20	24	32	40	50	60	75	80	110	125
Операциялык деп бааланган		9	12	16	25	32	40	50	63	80	95
ток		9	12	16	25	32	40	50	63	80	95
көзөмөлдөнөт	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
күч (кВт)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

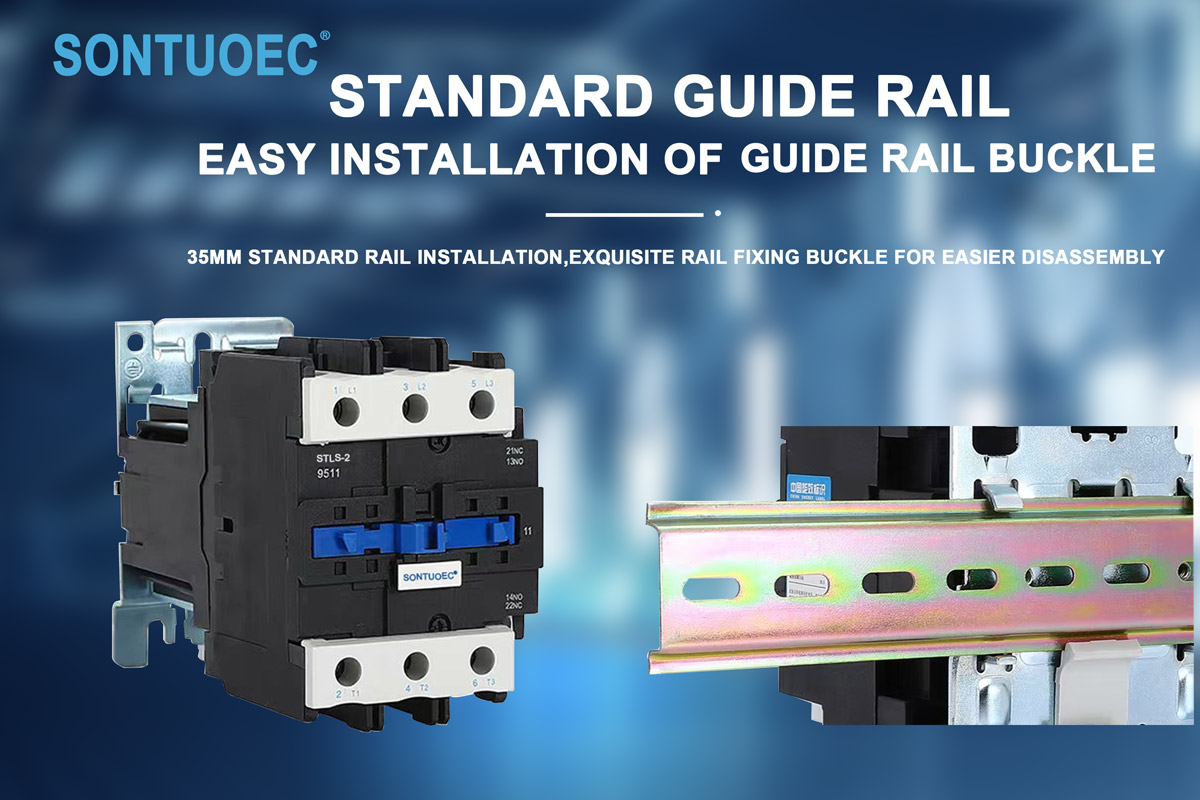

Эскертүү		орнотуу					орнотуу
		реле эки бурама колдоно алат					реле үч болушу мүмкүн
		ошондой эле 35 мм колдонушат					бурамалар жана ошондой эле колдонушат
		орнотуу темир жол					75мм же 35мм орнотуу
							темир жол

Структурасы жана өзгөчөлүктөрү

Түзүлүшү:

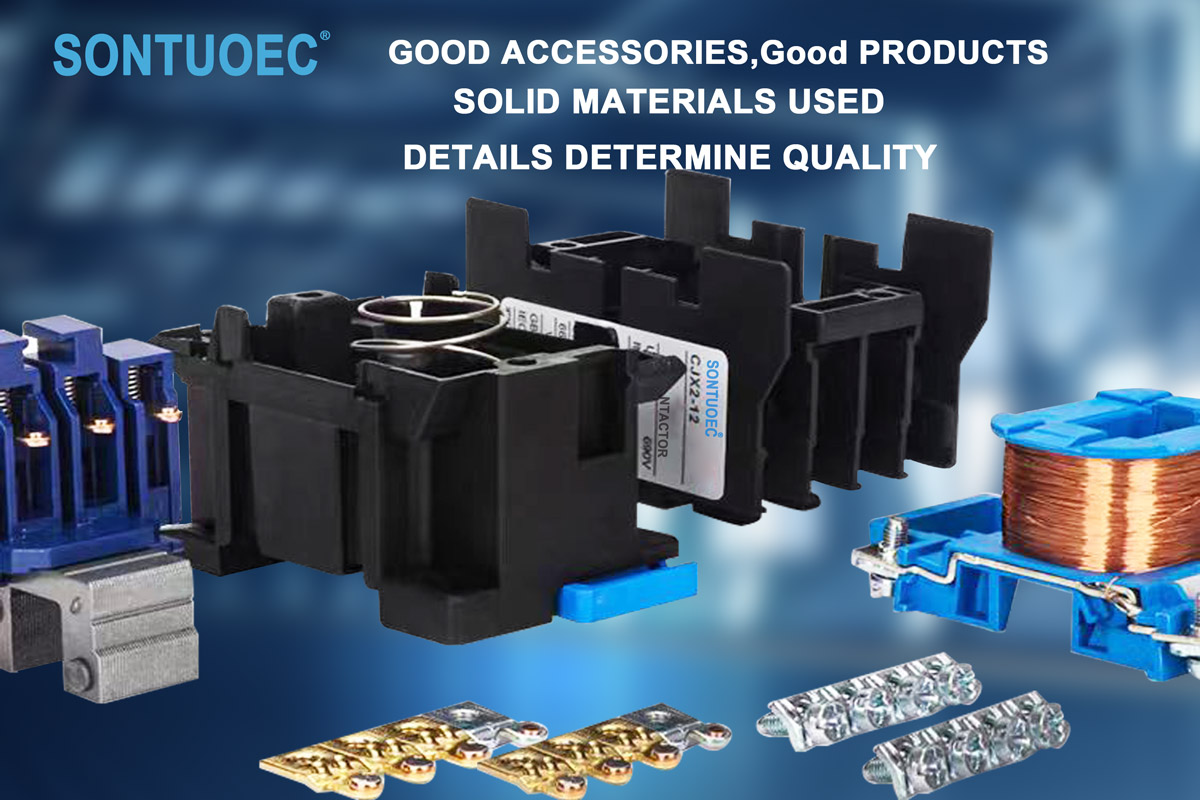

3P AC Contactor, адатта, электромагниттик системадан турат (анын ичинде катушка, өзөк, ж.б.), байланыш системасы (анын ичинде негизги байланыш жана көмөкчү байланыш), жаа өчүрүүчү аппарат жана кабык жана башка бөлүктөр. Алардын ичинен негизги контакт жогорку ток өткөрүү үчүн колдонулат, ал эми көмөкчү контакт башкаруу сигналдарын берүүнү жана кайтарым байланышты ишке ашыруу үчүн колдонулат.

Өзгөчөлүктөрү:

Үч көз карандысыз байланыштар менен, ал бир эле учурда үч фазалуу кубаттуулукту жана бир нөлдүк линияны башкара алат.

Байланыш системасы жакшы өткөргүчтүгү жана эскиришине туруштук бере турган жогорку сапаттагы материалдардан жасалган.

Электромагниттик система контакттарды ишенимдүү туташтыруу жана бошотуу үчүн жетиштүү соруу күчүнө ээ.

Жаа өчүрүүчү аспап контакттар ажыратылганда пайда болгон жааны натыйжалуу өчүрө алат, контакттарды бузулуудан коргойт.

Stls-2(Cjx2) сериясындагы механикалык блокировкалоочу контактор чынжырларда 660V AC 50Hz же 60Hz чейин номиналдык чыңалууну, 95A чейин номиналдык токту, AC моторун жасоо жана үзүү, тез-тез иштетүү жана башкаруу үчүн ылайыктуу. Кошумча контакт блогу, таймер кечиктирүү жана машинаны блокировкалоочу түзүлүш ж. Термикалык реле менен ал электромагниттик стартерге бириктирилет. Контатор IEC 60947-1ге ылайык өндүрүлгөн.

Иштөө принциби

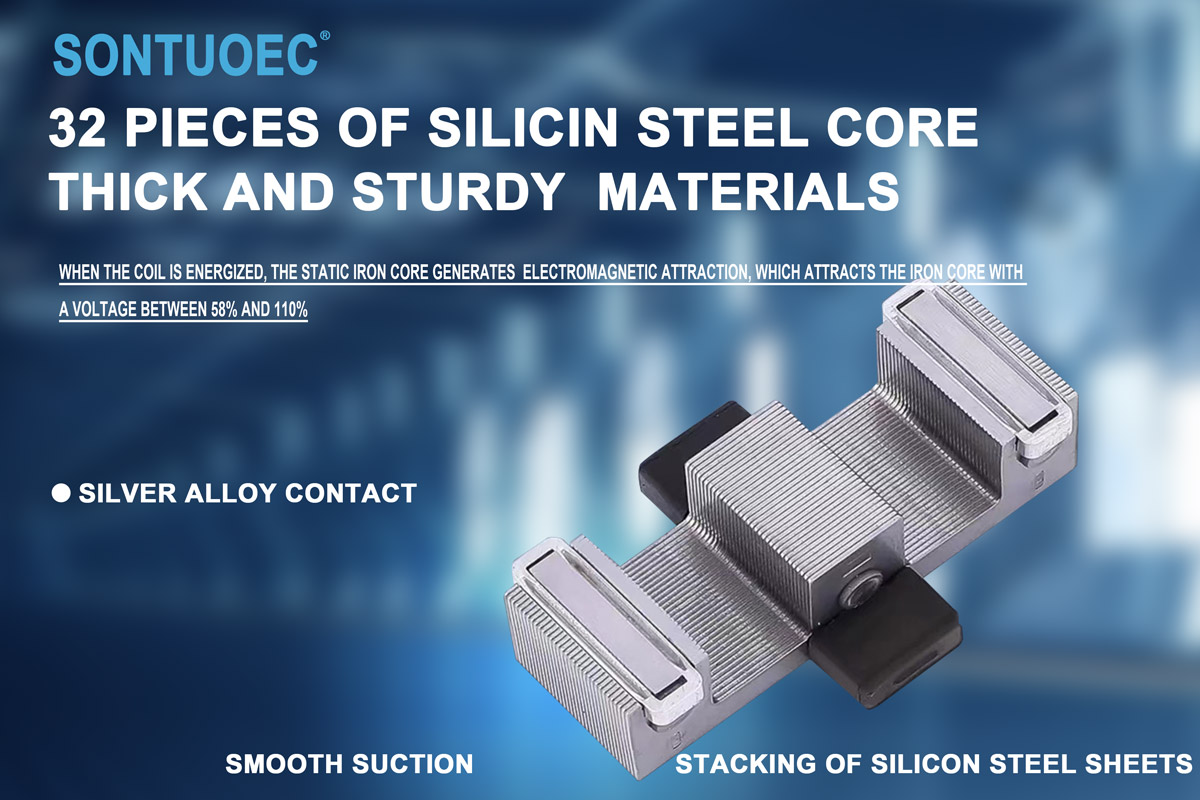

3P AC контакторунун катушкасы кубатталганда, темир өзөк магнитизмди жаратат жана контакт системасын жабууга тартат, ошентип үч фазалуу электр менен жабдууну жана нөл зымды бириктирет. Катушканын энергиясы өчүрүлгөндө, өзөк магниттик күчүн жоготот жана пружинанын таасири астында контакт системасы бөлүнөт, ошентип үч фазалуу электр булагы нөлдүк линиядан ажыратылат. Ошентип, 3P AC Contactor электрдик жүктөрдү алыстан башкарууну ишке ашыра алат.

Колдонмо сценарийлери

3P AC Contactor бир эле учурда үч фазалуу кубаттуулукту жана бир нөлдүк линияны көзөмөлдөө керек болгон ар кандай электр системаларында кеңири колдонулат, мисалы:

Өнөр жай автоматташтырылган талаа: моторду баштоо, токтотуу жана артка кайтаруу операцияларын башкаруу үчүн колдонулат.

Энергия системасы: алыстан башкарууну жана электр системасын коргоону ишке ашыруу үчүн колдонулат.

Имаратты автоматташтыруу: жарыктандырууну, кондиционерди жана башка жабдууларды баштоону жана токтотууну башкаруу үчүн колдонулат.
