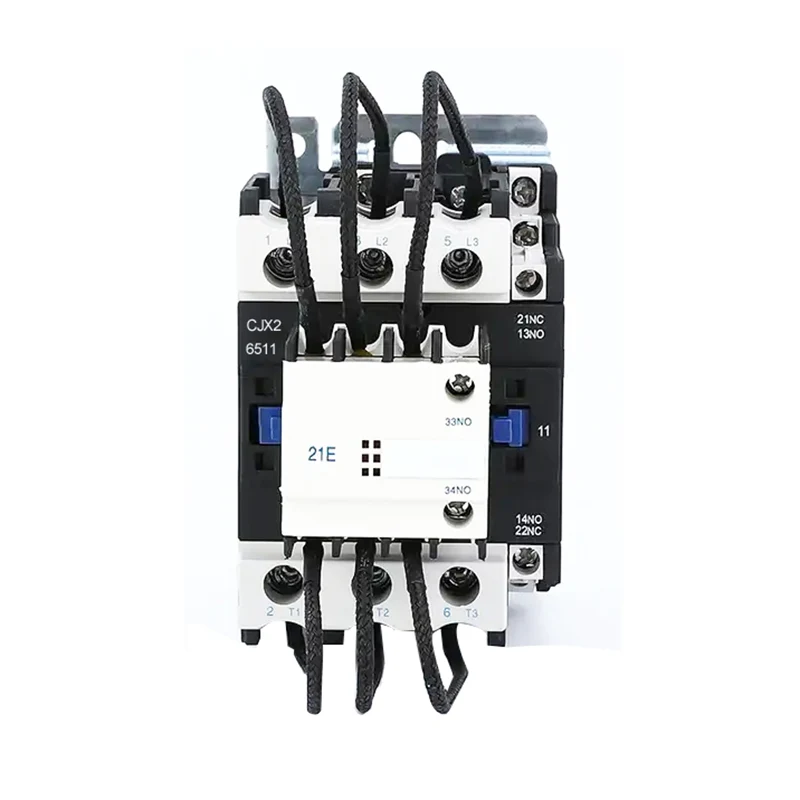

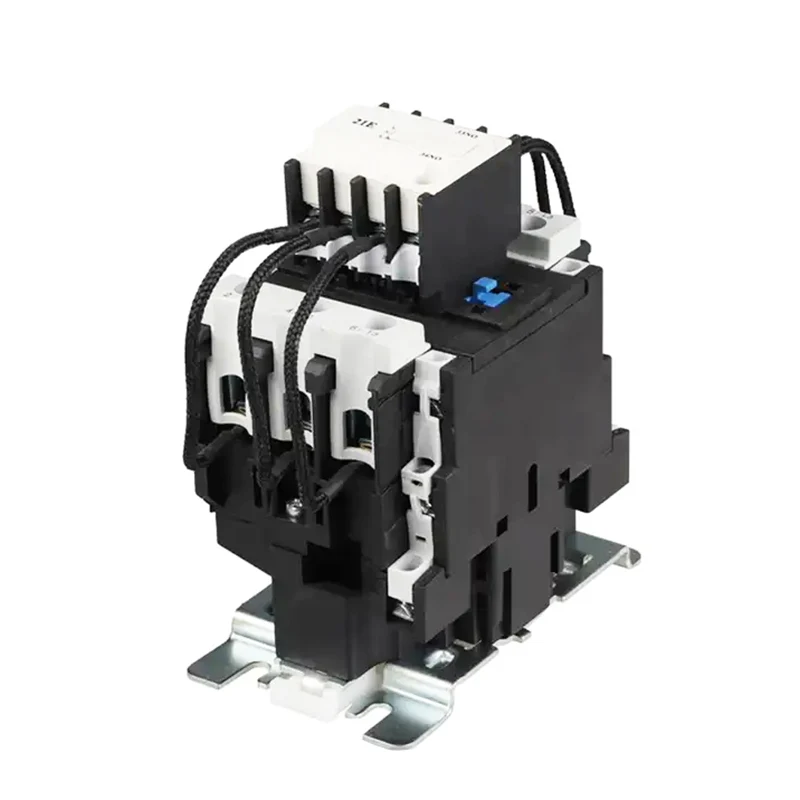

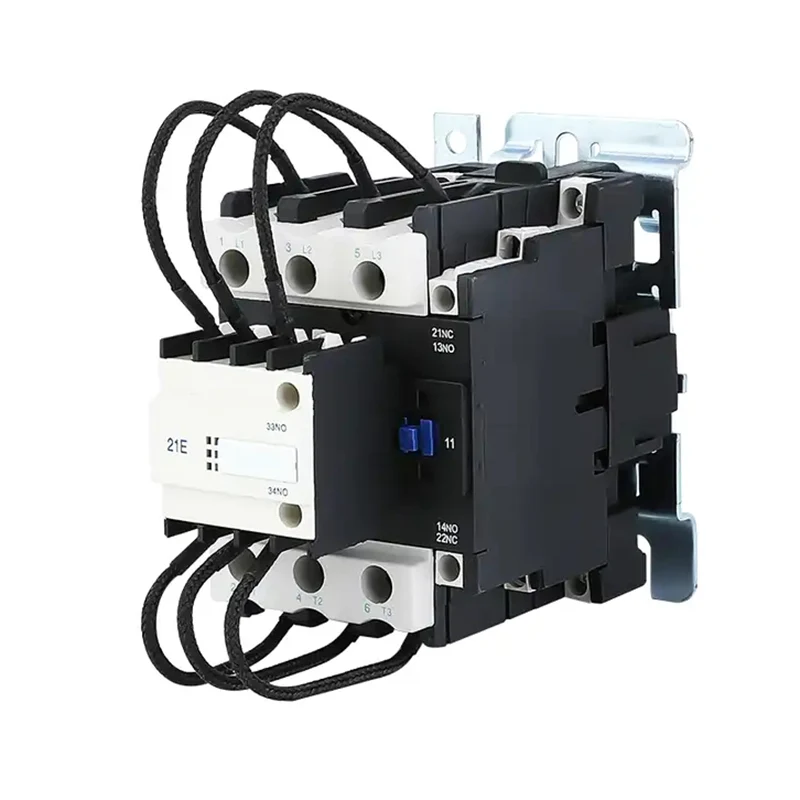

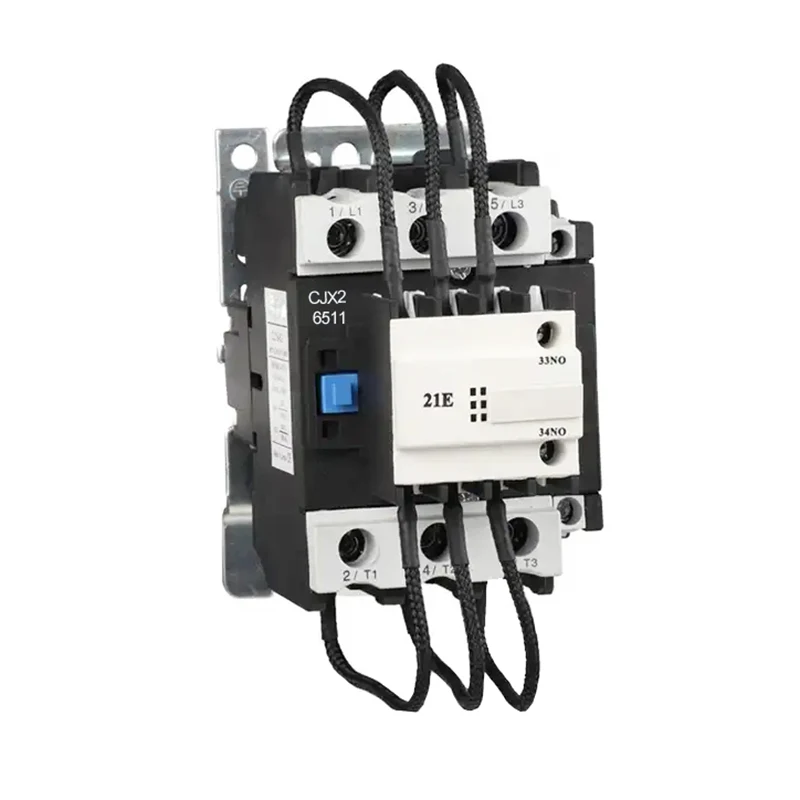

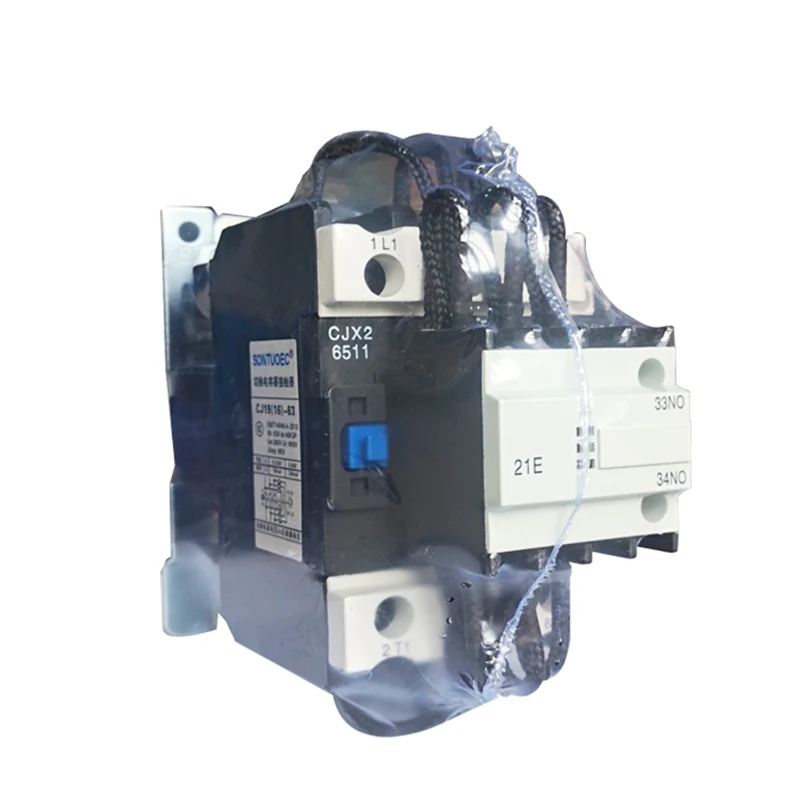

AC магниттик байланыштору

AC MAGNECIC байланышчусу AC 50Hz же 60Хтектин электр тармагында, 380V чейин, 380Вга чейин, LV реактивдик электр станциясында LV реактивдүү электр схемасында лв Антизурдун аппараты менен, ал жабуу стресстин таасирин төмөндөтүп, ашыкча жүктөлүшкө жол бербөөгө мүмкүндүк берет.

Сурамжылоо жөнөтүү

Продукт Description

Түрү		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Иштетилген иштөө учурдагы (a)	AC3	9	12	18	25	32	40	50	65	80	95
Иштетилген иштөө учурдагы (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-фазанын Ratingspower рейтинги Motors 50 / 60Hz Incategory AC-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Rated Yood Study (A)		20	20	32	40	50	60	80	80	125	125
Электр жашоо	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электр жашоо	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалык жашоо (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Байланыштардын саны	3p + жок					3P + NC + жок
Байланыштардын саны	3P + NC					3P + NC + жок

SCJ13 Каттоочу тибиндеги контактор AC 50Hz же 60Хтектин электр тармагында 380В чейин, LV реактивдик электр станциясында LV компаниясындагы LV реактивдүү электр схемасында " Антизурдун аппараты менен, ал жабуу стресстин таасирин төмөндөтүп, ашыкча жүктөлүшкө жол бербөөгө мүмкүндүк берет.

Иштөө принциби

The operating principle of AC Magnetic Contactor is based on electromagnetic induction and magnetic force. When the coil is energized, the magnetic field generated attracts the iron core and closes the contacts, thus opening the circuit. When the coil is de-energized, the magnetic field disappears, the iron core resets under the action of the spring, the contact is broken and the circuit is disconnected. In this way, the AC Magnetic Contactor realizes the control of the AC circuit.

Түзүмү жана курамы

AC магниттик байланыштору негизинен төмөнкү бөлүктөрдөн турат:

Электромагниттик система: магниттик талаа жана магниттик иш-аракеттерди алып келүүнүн негизги бөлүктөрү, өзөктүк жана арматура сыяктуу компоненттерди камтыйт.

Байланыш тутуму: Районду күйгүзүү жана өчүрүү үчүн колдонулган негизги байланышты жана көмөкчү байланышты камтыйт. Негизги байланыштар, адатта, чоңураак агымдарды алып жүрүү үчүн колдонулат, ал эми көмөкчү байланыштар ар кандай көзөмөл функцияларын ишке ашыруу үчүн колдонулат.

АРКнын өчүрүлүшү үчүн түзмөк: Байланыш ажыратылганда, КъМДж энергиясын өчүрүү үчүн, КъМДжринин байланышына жол бербөө үчүн колдонулат.

Башка компоненттер: булактар, кашаалар, кашаалар, үйлөр ж.б. сыяктуу, бул компоненттерди контактордун кадимки ишин камсыз кылуу үчүн компоненттерди бекитүү жана колдоо үчүн колдонулат.

Түзүмдүн өзгөчөлүктөрү

1. Учурдагы чектелген каршылык менен чогултулган контактор уруксат берилген нарктын ичинде которуштуруу стрессти чектейт.

2.The Contactor түздөн-түз бейпилдиктин түзүмүн түздөн-түз милдеттүүлүгүнө алып келет, иш милдетин аткаруучу механизм - бул байланышты алмаштыруу үчүн, кол менен текшерүүгө оңой.

Мукабасы, коопсуз жана ишенимдүү деп корголгон терминалдык блок.

4.It Бургаска же 35/5мл стандарттык темир жол менен орнотууга болот.

Жумушчу жана орнотуу шарттары

(1) Айлана-чөйрөнүн температурасы: -5 ℃ - + 40 ℃, орточо температура 24 сааттын ичинде + 35 ℃ жогору болбошу керек.

(2) Атмосфералык шарттар: 40% дан 50% га чейин, атмосферанын нымдуулугу + 40 ℃ чиркөө менен ооруйт Нымдуулук төмөн температурада жогору болушу мүмкүн. Эң биринчи айлык орточо температурада орточо температура + 25 ℃ орточо салыштырмалуу нымдуулук 90%, ал эми температураны өзгөртүүнү эске алып, гельдин бетиндеги продукт.

(3) Орнотууда 2000 метр бийиктикке жогору турбаза.

(4) Булганыч Class: 3 класс

(5) Орнотуу классы: III

(6) Орнотуу абалы

Негизги өзгөчөлүктөр

Ишенимдүү иш: AC магнитикалык байланыштору жогорку ишенимдүүлүк жана туруктуулукка ээ болгон жогорку сапаттагы материалдардан жана өркүндөтүлгөн материалдардан жана өнүккөн иштерден жасалат.

Узак тейлөө жашоосу: Байланыш тутуму, ал эми кызматтын жашоосун узартып, чоң жана чыңалуудагы чоң жана чыңалуудагы таасирлерге туруштук бере турган кийим тутумунан жасалат.

Түзөтүү оңой: структура иштелип чыккан, оңдоого жана оңдоп-түзөө иштерин жүргүзүү, оңдоо баасын азайтуу оңой.

Ар кандай өзгөчөлүктөр: ар кандай колдонуучулардын муктаждыктарын канааттандыруу үчүн, магниттик байланыштардын муктаждыктарын канааттандыруу үчүн, ар кандай учурдагы деңгээлдеги ар кандай өзгөчөлүктөрдү жана моделдер, анын ичинде ар кандай учурдагы деңгээлдерди, чыңалуудагы деңгээлде жана көмөкчү байланыш конфигурациялары.

AC Magnetic Contactor
