Lc1-n түрү AC контакторунун түрү

Lc1-n AC Contictors компаниясы AC 50HZ же 60Хт менен 60Хтектин схемалары үчүн колдонууга ылайыктуу, 660Vга чейинки чыңалуулар (690-жылга чейин) 95га чейин агымдар. Ал схемаларды узак аралыкта, ошондой эле тез-тез баштоо жана көзөмөлдөө үчүн колдонулат.

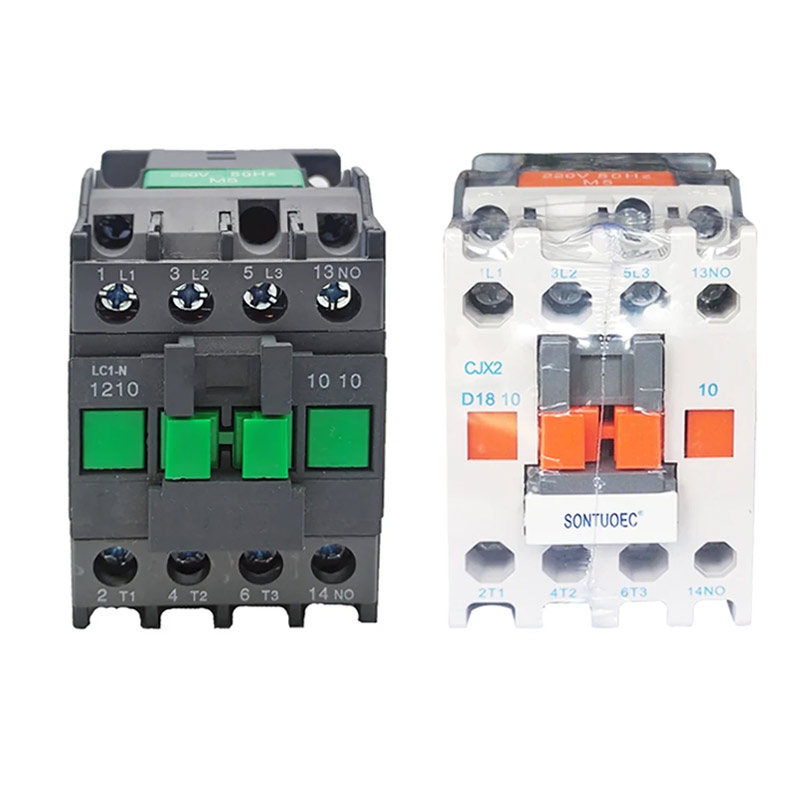

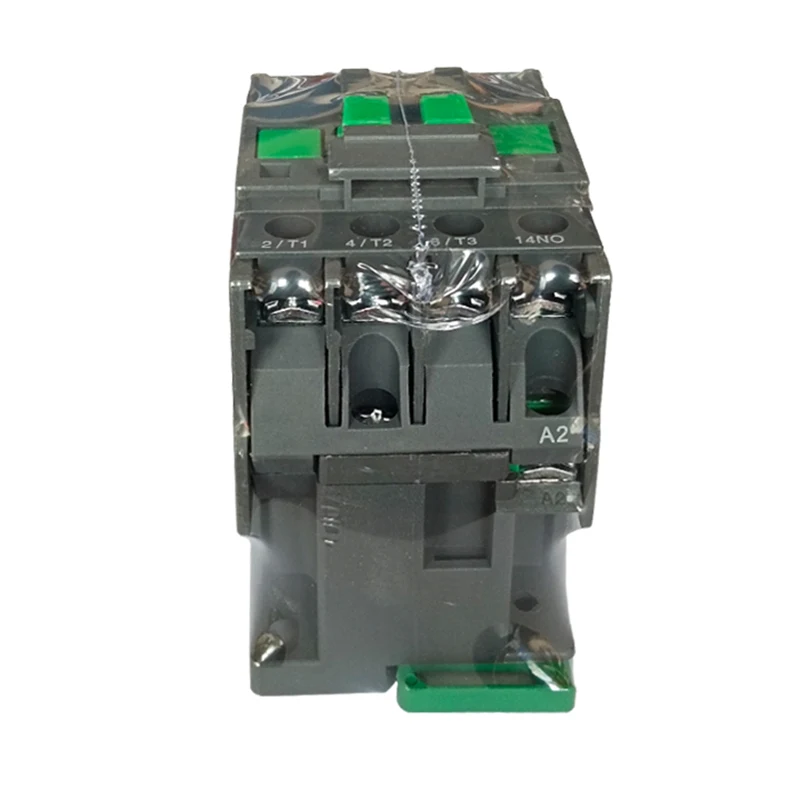

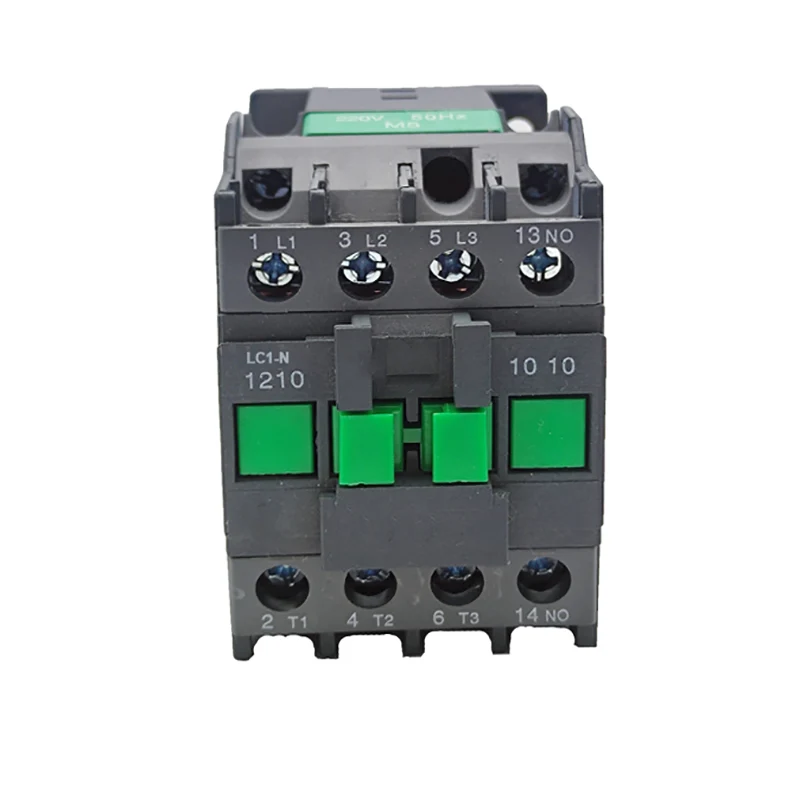

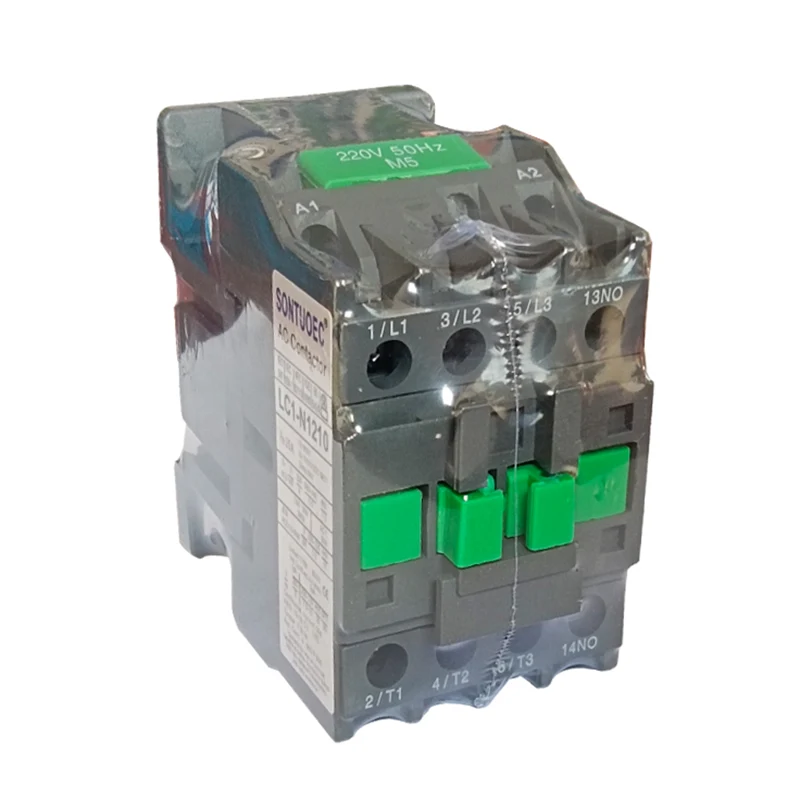

Модел:LC1-N1210

Сурамжылоо жөнөтүү

Продукт Description

Түрү		Lci-n09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	Lc1-n40	LC1-N50	LC1-N65	LC1-N80	Lc1-n95
Иштетилген иштөө учурдагы (a)	AC3	9	12	18	25	32	40	50	65	80	95
Иштетилген иштөө учурдагы (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-фазанын Ratingspower рейтинги Motors 50 / 60Hz Incategory AC-3	220 / 230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Rated Yood Study (A)		20	20	32	40	50	60	80	80	125	125
Электр жашоо	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электр жашоо	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механикалык жашоо (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Байланыштардын саны	3p + жок					3P + NC + жок
Байланыштардын саны	3P + NC					3P + NC + жок

Структуралык өзгөчөлүктөр

Модулярдык жасалгалоо: lc1-n AC COTACTOR колдонуучуларга өз муктаждыктарын тандоо жана айкалышын тандап, коминге бириктирүү үчүн өзүлөрүнүн функциялары айкалышы менен модулдук долбоорду кабыл алат.

Электромагниттик система: анын ичинде электромагниттик катмар жана темир ядросу, бул байланыштарды жабуу жана өчүрүү үчүн ага таянат.

Байланыш тутуму: Негизги байланыш жана көмөкчү байланышты кошо аласыз. Негизги байланыш негизги схеманы туташтыруу жана бузуу үчүн колдонулат жана чоңураак текти контролдоо; Көмөкчү байланыш ар кандай көзөмөл методдорунун талаптарына жооп берүү үчүн башкаруу сүтүнүн ичинде.

АРКнын өчүрүлүшү тутуму: КъМДж энергетикасы, жалпысынан жарым-жартылай жабык узундуктуу шайман менен жабдылган.

Иштөө принциби

Башкаруу схемасы кубатталганда, электромагниттик катмар, бул байланышты жабуу үчүн темир өзөктү тартуу үчүн темир өзөгүн өздөштүрүп, компрессордун негизги схемасын туташтырат. Магистрдик схема күчсүз болгондо, магнит талаасы жоголуп кетсе, анда темирдин негизги бөлүгү булактын аракетине кирет, байланыш ажыратылды жана компрессордун негизги схемасы да ажыратылууда.
