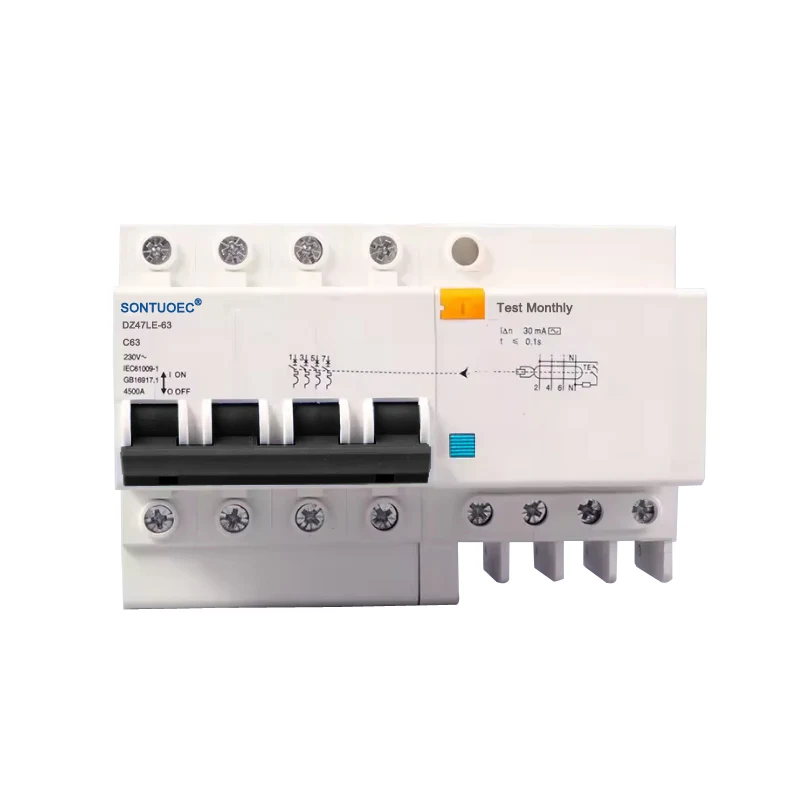

4P RCBO AC түрү

4P RCBO AC түрү 4-уюлдук өчүргүч болуп саналат, ал калдык токту коргоо жана ашыкча ток коргоо функцияларын бириктирет, өзгөчө өзгөрмө токтун (AC) чынжырлары үчүн иштелип чыккан. Электрдик өрттүн жана жеке электр шок кырсыктарынын алдын алуу үчүн чынжырда калдык ток (б.а. агып кетүү) аныкталганда, ал автоматтык түрдө электр энергиясын өчүрө алат. Ошол эле учурда, ошондой эле чынжырдын жана жабдуулардын коопсуздугун коргоо үчүн чынжырда ашыкча жүктөө же кыска туташуулар болгон учурда электр менен жабдууну автоматтык түрдө өчүрө турган ашыкча ток коргоо функциясы бар.

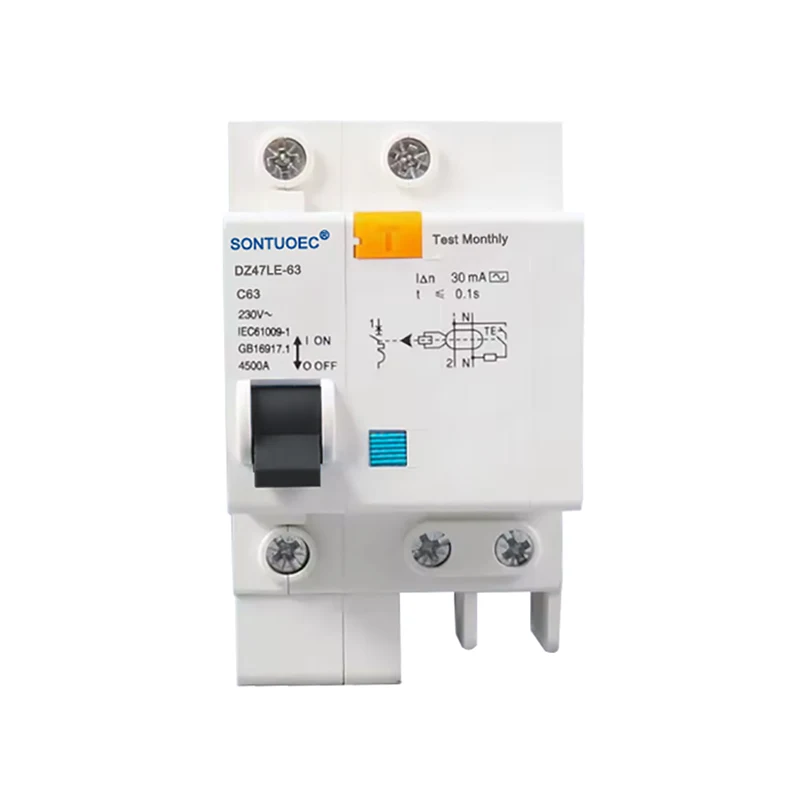

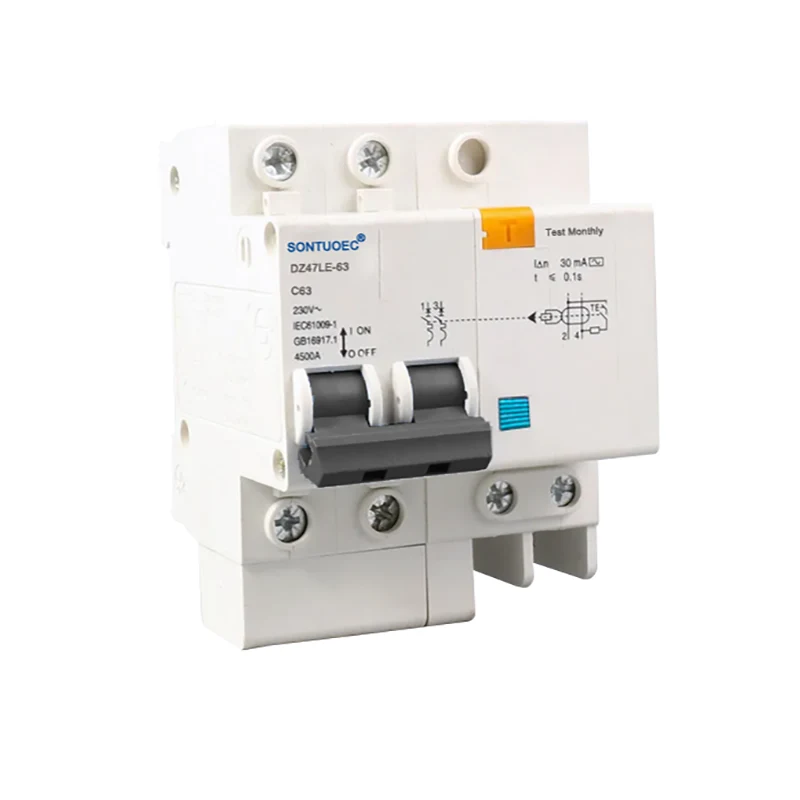

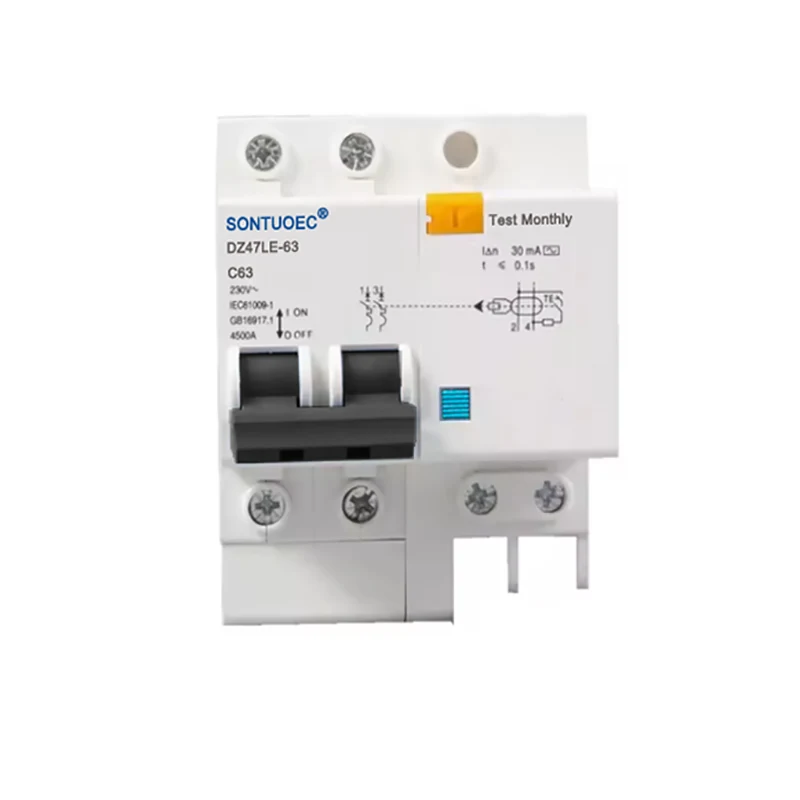

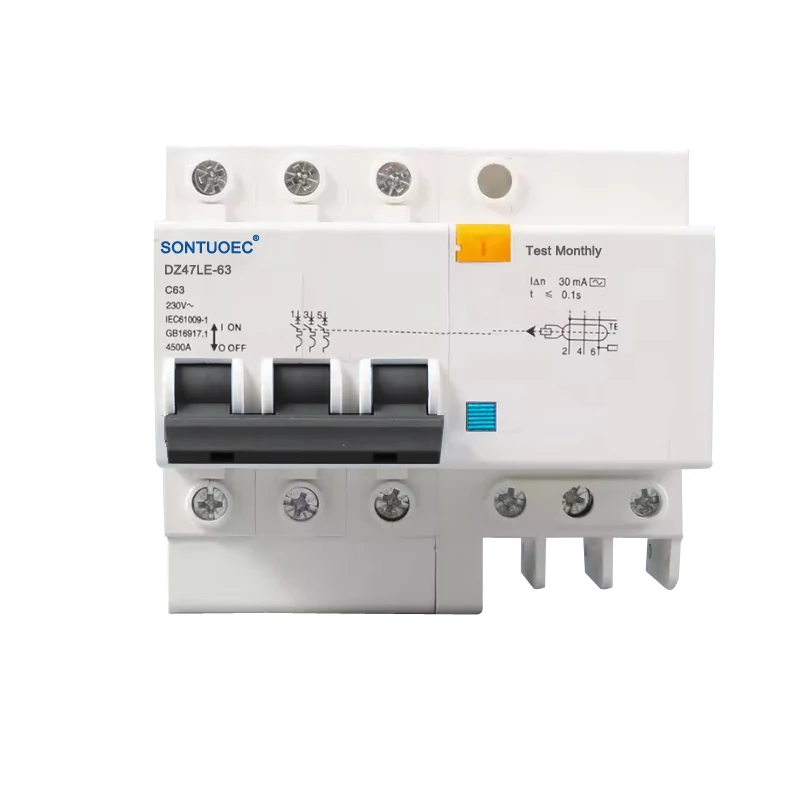

Модел:DZ47LE-63

Сурамжылоо жөнөтүү

Продукт Description

аты	Ашыкча ток коргоосу бар калдык өчүргүч
өзгөчөлүктөрү	ашыкча жүктөө/кыска туташуулар/ агып кетүүдөн коргоо
Полюс No	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Үзүү жөндөмдүүлүгү	3кА,4.5КА,6КА
Учурдагы (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Номиналдуу калган жумушчу ток:	10мА,30мА,100мА,300мА,500мА
Номиналдуу Чыңалуу(V)	240/415v
орнотуу	дин темир жол түрү
стандарт	IEC61009-1, GB16917-1
сертификаттоо	CE

Иштөө принциби

4P RCBO AC түрүнүн иштөө принциби токтун вектордук суммасына жана электромагниттик принциптерге негизделген. Өрт (L) жана нөл (N) зымдарындагы чынжырдагы токтар чоңдуктары боюнча бирдей болбогондо, трансформатордун чынжырынын биринчи тарабындагы токтун вектордук суммасы нөлгө барабар эмес, бул экинчи каптал катушкада индукцияланган чыңалууну пайда кылат. Бул индукцияланган чыңалуу электромагниттик релеге кошулуп, тескери демагнетизациялоочу күчтү пайда кылган дүүлүктүрүүчү токту жаратат. Качан бузулуу агымы RCBOнын иштөө агымынын маанисине жеткенде, бул тескери демагнетизациялоочу күч электромагниттик реле ичиндеги арматураны моюнтуруктан ажыратып, иштөө механизмин түртүп, бузук токтун чынжырын өчүрөт.

DZ47LE-63 сериясы электрондук жер агып коргоо райондук өчүргүч AC 50Hz / 60Hz бир фазалуу турак чынжыр үчүн ылайыктуу болуп саналат, номиналдык чыңалуу 230V, жана номиналдык ток 6A ~ 63A; AC 50Hz/60Hz үч фазалуу чынжыр үчүн 400V. Бул чынжыр формасын ашыкча жүктөө жана кыска туташууну коргой алат. Бул продукт кичинекей көлөмүнүн, жогорку үзүү жөндөмдүүлүгүнүн артыкчылыктарына ээ, ток зымы жана нөл линиясы бир эле учурда үзүлүп, ошондой эле өрт зымы жана нөл линиясы тескери туташкан учурда адамды электр тогунун шоктугунан коргойт.

Бул IEC61009-1,GB16917.1 стандартына ылайык келет.

Өзгөчөлүк:

1).Электр шокунан, жерге тийүүдөн, агып кетүүдөн коргоону камсыз кылат;

2).Ашыкча жүктөө, кыска туташуу жана ашыкча чыңалуудан коргоону камсыз кылат;

3). Кичинекей көлөм, жогорку сындырып алуу жөндөмдүүлүгү; ток өткөрүүчү зым жана нөлдүк линия бир эле учурда өчүрүлөт;

4). Чакан өлчөмү жана салмагы, жеңил орнотуу жана зымдар, жогорку жана бышык аткаруу

5). Көз ирмемдик чыңалуудан жана көз ирмемдик токтон келип чыккан туура эмес иштен чыгууга каршы камсыз кылыңыз.

Өзгөчөлүктөрү & Артыкчылыктары

Көп функциялуу коргоо: 4P RCBO AC түрү схемаларды жана жабдууларды ар тараптуу коргоону камсыз кылуу үчүн калдык ток коргоону жана ашыкча ток коргоону айкалыштырат.

Жогорку сезгичтик: капыстан колдонуудан же калган синусоидалдык AC токтун жай өсүшүнөн өтө сезгич коргоо ажырашууну камсыз кылат.

Колдонуунун кеңири спектри: үй-бүлөлүк, өнөр жай жана коммерциялык электр энергиясын бөлүштүрүү системаларындагы AC схемалары үчүн ылайыктуу, өзгөчө бир от-бир-нөл зымдары үчүн.

Орнотуу жана тейлөө оңой: акылга сыярлык структуралык дизайн, орнотуу оңой жана ошол эле учурда техникалык тейлөө жана капиталдык оңдоону жүргүзүү оңой.

Колдонмо сценарийлери

4P RCBO AC түрү үйлөрдө, кеңселерде, коммерциялык жайларда жана өнөр жай объектилеринде AC чынжырын коргоо үчүн кеңири колдонулат. Бул жарыктандыруу схемалары, розетка схемалары жана мотор сыяктуу жабдууларды коргоо сыяктуу Fire жана Zero зымдарын коргоону талап кылган колдонмолор үчүн өзгөчө ылайыктуу.
