2P RCBO B Түрү

2P RCBO B Түрү - Ашыкча коргоо менен эки калдык схема (учурдагы куугунтуктар), ал эми 3-Тынчсыздыгына чейин, 2p (l1) линиясын жана нөлдүк сызык (n); жана 4P (L1, L1, L3) жана нөлдүк сызык (n) нөлдүк сызык (n). "Адатта," адатта, ишкананын мүнөздөмөлөрүн жана схеманын схемасынын учурдагы, бааланган чыңалуучу жана башка схеманын башка параметрлерин камтышы мүмкүн болгон схеманын өзгөчөлүгүн же мүнөздөмөсүн билдирет.

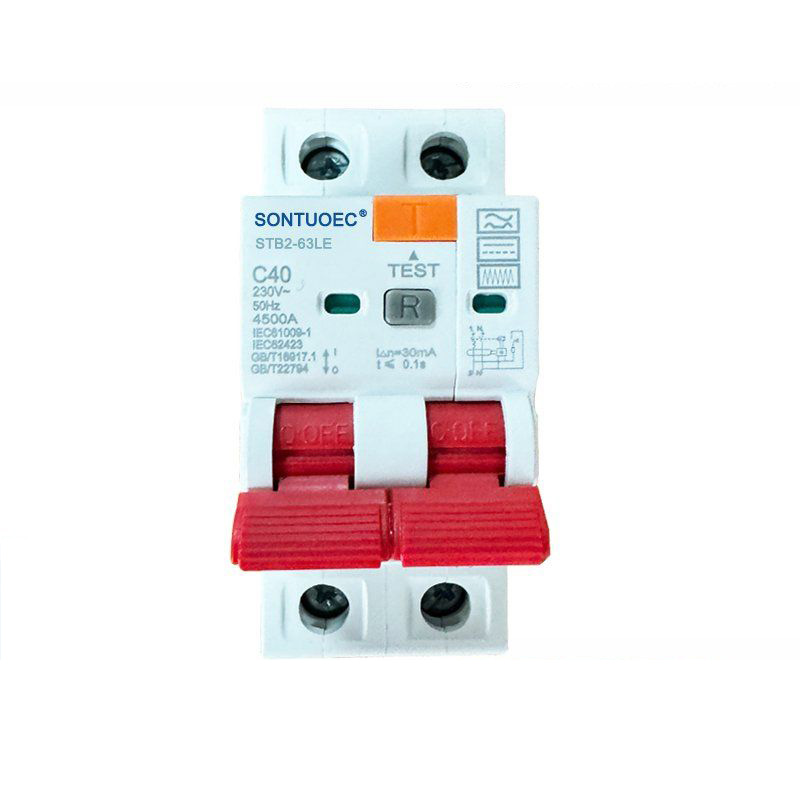

Модел:STB2-63LE

Сурамжылоо жөнөтүү

Продукт Description

	Стандарт	Бирдиги	IEC / EN 61009-1 жана IEC / EN62423
Электрдик өзгөчөлүктөр	Режим		Электрондук түрү
	Түрү (Жердин толкундуу формасы Буудай сезүү)		B
	Термо-магниттик чыгарылыш мүнөздүү		B, C, D
	КҮНДҮН КҮНДҮН БИЛДИРҮҮ	A	6,10,16,20,25,25,25,25,33,40; 63,80а
	Полс	P	1P + N, 3p + n
	Бааланган чыңалуу ue	V	AC 230, 400
	Бааланган сезгичтик I △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Калган калдык жасап, сындырат Кубаттуулугу L △ M	A	500
	Кыскача схема кубаттуулугу icn	A	6000
	I △ n астында тыныгуу убактысы	S	≤0.1
	Бааланган жыштык	HZ	50/60
	Бааланган импульс Voltage (1.2 / 50) UIMP	V	4000
	Диэлектрдик сыноо чыңалуу 1мин үчүн Ind.freq	KV	2
	Ui изоляциясы	V	250
	Булгануу даражасы		2
Механикалык өзгөчөлүктөр	Электр жашоо		4000
	Механикалык жашоо		10000
	Күнөө үчүн учурдагы көрсөткүч		ООБА
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы (күнүмдүк орточо эсеп менен35ºc)	ºC	-5 ~ + 40 (Атайын арыз) температуранын компенсациялык компенсациясы)
	Сактоо температурасы	ºC	-25 ~ + 70
Орнотуу	Терминал туташуу түрү		Кабелдик / пин-тибиндеги Busbar / U-түрү Busbar
	Терминалдык өлчөмдөгү эң төмөнкү / түбү үчүн кабель	MM2	25
	Терминалдык өлчөмдөгү эң төмөнкү / түбү үчүн кабель	AWG	18-5
	Терминалдык өлчөмдөгү эң төмөнкү / түбү үчүн Busbar	MM2	25
	Терминалдык өлчөмдөгү эң төмөнкү / түбү үчүн Busbar	AWG	18-3
	Орнотуу		Дин темир жолунда 60715 (35mm) аркылуу тез клип түзмөк
	Туташуу		Жогору жактан

Негизги өзгөчөлүктөр жана параметрлер

Акциянын мүнөздөмөлөрү: 4P RCBO B тиби, калдык учурдагы коргоо функциясы (I.E. агызуучу учуру) Сөйкөлөрдө калдык менен коргоо функциясы бар (мен.

КАРАГЫ МОДЕЛГЕ ТУУРАЛУУЛУГУНУН ТҮЗҮЛҮШҮ: БЕРГИЛИКТҮҮ МИНИМДҮҮЛҮГҮНДӨГҮ КЫЗМАТ КӨРГӨНДӨГҮ КЫЗМАТ КӨРГӨНДӨГҮ КЫЗМАТ КӨРГӨНДӨГҮ КЫЗМАТ КӨРГӨНДӨГҮ КЫЗМАТЧЫЛАРЫ ДАЯРДАН КҮНДӨРДҮН КҮНДӨРДҮН ӨЗҮНҮН ӨЗҮНҮН ӨЗҮҢҮЗДҮН ӨЗҮНҮН АРНАЛГАН АСЛАНЫҢЫЗДАН КОЛДОНУЛУШУ, БИРИНЧИ 6А, 10А, 10А, 40а, 25а, 63а, 80А, жана башкалар.

Баарлашкан чыңалуу: 2 же 4P RCBO B түрү, адатта, 240V AC үй жана коммерциялык электрдик чөйрөлөр үчүн бааланат.

Бааланган жыштык: Бул схеманын өчүргүчтүн бааланган жыштыгы, адатта, көпчүлүк өлкөлөрдө жана региондордо электр менен жабдуунун жыштыгына дал келет.

КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА КЫСКАЧА СЫЙЛЫКТАРЫ: Кыска схема болбой турган 6КА же 10Кагы, ал эми кыска схема болбой турган чоң соккулар сыяктуу жогорку деңгээлдеги кыска схема бар.

Бул схеманын агып кетиши, адатта, бул схеманын агымы, адатта, эл аралык электротехникалык комиссиянын (IEC) жана тиешелүү улуттук стандарттардын талаптарына жооп берет жана натыйжалуу коргоону натыйжалуу коргой алат.

RCBO негизинен AC 50Hz (60Hz), бааланган чыңалуу 230 / 400V, учурдагы 6a 6Aга 40Aга төмөн чыңалуучу терминал тутумуна чейин колдонулат. RCBO MCB + RCD функциясы менен бирдей; Ал электр шок коргоосу жана адамдын кыйыр байланышын коргоо, электр жабдууларын коргоо, электр энергиясын же электр тармагына тийгенде, электр энергиясын жана электр тармагынын агып кетишине тийгенде, учурдагы наркка жана жүктүн жана кыска схемадан корголгон; Ошондой эле ал райондук, турак-жай жана коммерциялык окранда колдонулган схемадагы жыштык эмес оператор болушу мүмкүн. Ал IEC61009-1 стандартын аткарат.

Колдонмо жана орнотуу

Өтүнмө: 2P 4P RCBO B Түрү электр бөлүштүрүүчү схемаларды коргоо үчүн, ал өрттүн жана нөлдүк зымдарды, мисалы, ички, розеткаларды жана башка схемаларды, мисалы, ички, өнөр жай жана башка жерлердеги да, нөлдүк зымдарды, мисалы

Орнотуу: Адатта, райондук симметриялуу дин записканы же панелдик монтажды же панелдик монтаждоо же панелдик орнотууну кабыл алат, бул бөлүштүрүү кутучасын же бөлүштүрүү кабинетинде

Зымдуу: 2P 4P RCBO В түрү зымдаларда ийкемдүү жана үч мүнөткө чейин, үч мүнөткө, төрт зым же бир фазалуу схемалар менен туташууга болот. Электр кубаттуулугун, нөл менен жер зымдарын, электр шок жана электрдик өрттүн тобокелдигин сактоого туура келгендигин камсыздаңыз.
