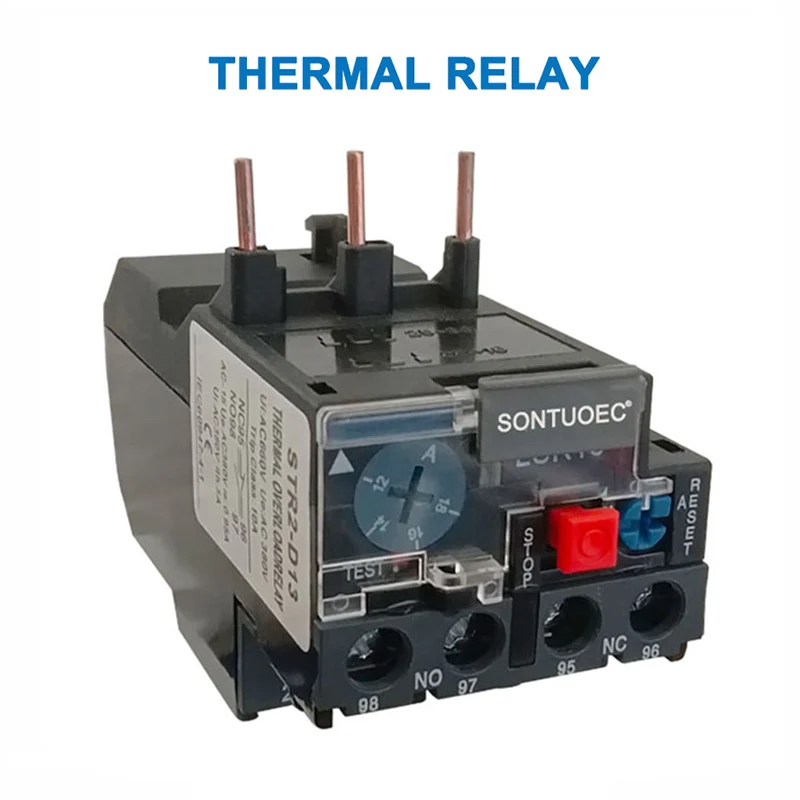

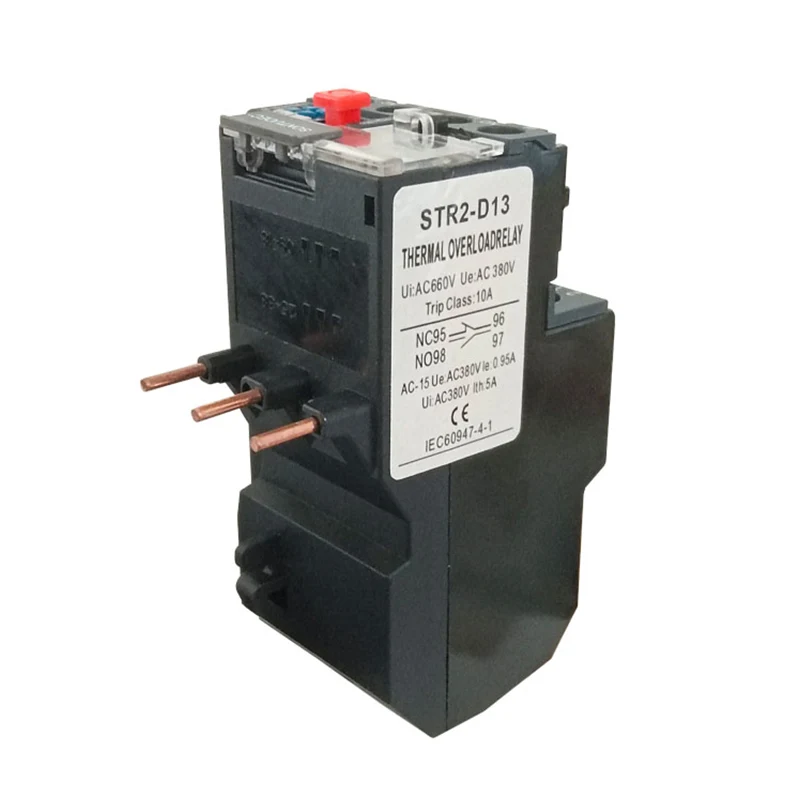

Str2-D13 Жылуулук релеси

Ста-д13-жылуулук релеси - бул техниканын деформациясын кеңейтүү үчүн, жылуулук аркылуу учурдагы жылуулук аркылуу, алсыроо бир десантка жеткен сайын, туттуу таяктын иш-аракеттерин жайылтуу үчүн, моторду ашыкча жүктөөгө жетишүү үчүн, туташтыруучу таяктын иш-аракетин жайылтуу үчүн, туттуу таяктын иш-аракетин жайылтуу үчүн, туттуу таяктын иш-аракеттерин жайылтуу үчүн, тыгыз байланышкан таяктын иш-аракетин жайылтууга жардам берет. Мотор, Str2-D13 Жылуулук релеси кичинекей өлчөмдөгү жана жөнөкөй түзүлүштүн артыкчылыктары бар.

Модел:STR2-D13

Сурамжылоо жөнөтүү

Продукт Description

Өзгөчөлүктөрү:

Продукциянын аты	Термикалык ашыкча жүктөө релеси
Модель	Str2-D13
Материал	Пластик, электрондук компоненттер
Жылуулук байланыш	1no + 1nc
Термикалык эселенген ток	0.1a-25a
Жөндөөгө алынуучу учурдагы диапазону (a) орнотуу диапазону	1a-1.6a
	1.6a-2.5a
	4a-6a
	5.5a-8a
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	Pls буйрутманы жайгаштырганда учурдагы диапазону
UI
Жыштык	660v
Класс	50 / 60HZ
Жалпы өлчөмү (болжол менен)	7 × 4.5 × 7.5cm / 2.8 "× 1.8 × 2.95" (L * W * H)
Түс	Сүрөт көрсөтүлгөндөй

Негизги техникалык параметрлер

Модель	Бааланган ток	ЖОК.	(A)	Контактор үчүн
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / Str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Курамы жана структурасы

STR2-D13 жылуулук релеси негизинен жылытуу элементинен, биметалдык, байланыштардан жана берүү механизминин топтомунан турат. Алардын арасында жылытуучу элемент мотордун негизги схемасында сериядан сакталган чакан каршылыктын зымы бар каршылыктын зымы; Биметалдык баракча, жылуулук экспансиясынын ар кандай коэффициенттери менен биргеликте жана электр тогу жылытуучу элемент аркылуу өтүп, электр тогу жылуулуктун айынан өтөт, анткени бимет баракчасы ысыктан улам бүгүлүп калат.

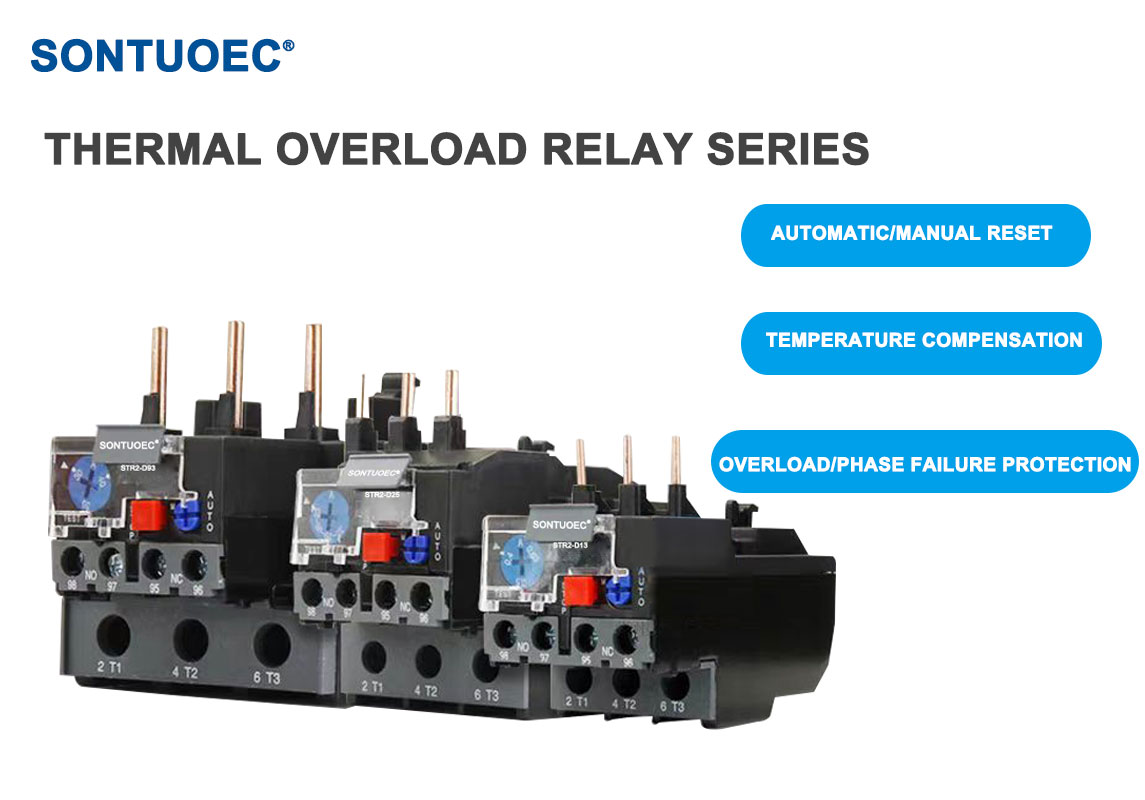

STR2-D13 Thermal Relay

Техникалык параметрлер

Str2-D13 жылуулук релеси Алардын арасында бааланган чыңалуулар Str2-D13 жылуулук релеси, адатта, 220в, 380В, 600в, 600в, ж.б.у.с. Даңгатталган учурдагы Str2-D13 жылуулук релеси аркылуу азыркы учурда төмөнкүлөрдү билдирет; Бааланган жыштык жалпысынан 45-62hz ылайык иштелип чыккан; Бухгалтердик азыркы учурдагы иш-аракет мезгилиндеги иш-аракет убактысы менен болгон мамиленин ортосундагы мамилени сүрөттөйт, учурдагы учурдагы учурдагы абалда.

Иштөө мүнөздөмөлөрү

Str2-D13 жылуулук релесинин иштөө мүнөздөмөлөрү, негизинен, ички биметал жана жылытуу элементинен көз каранды. Мотор ашыкча жүктөлүп жатканда, азыркы учурда, Str2-D13 жылуулук релека элементтери аркылуу азыркы жогорулап, биметалдын жогорку температурага көтөрүлүшүнө алып келет, ошондуктан туташтыруучу таякты иш-аракетке түртүп, башкаруу чөйрөсүн ажыратып, өздөштүрүүгө түрткү берет. Str2-D13-де жылуулук релеси активациялангандан кийин, биметал баштапкы абалга келтирүү үчүн муздатуу мезгилин талап кылат.

Рол жана колдонмо

STR2-D13 Жылуулук релелери, негизинен, ашыкча жүктөргө, фазалык жарылуу жана тең салмаксыз үч фазалык электр кубаттуулугу үчүн электр моторсинен электр моторун коргоо үчүн колдонулат. Мотор схемаларында STR2-D13 Релиздери кыска туташтыргычтын схемасы менен биргеликте колдонулганда, схемалык релиздер натыйжалуу болот. Мындан тышкары, Str2-D13-жылдагы термикалык релиздер башка электрдик жабдууларды же электр схемаларын ашыкча жүктөп алуу үчүн колдонсо болот.

Тандоо жана пайдалануу үчүн сактык чаралары

STT2-D13 жылуулук релесин тандоодо, мотор, жумушчу айлана-чөйрөнүн учурдагы, учурдагы шарттар, жүгү жана башка факторлордун мүнөзүнө ылайык, ар тараптуу каралышы керек.

Колдонуу учурунда Str3-D13 жылуулук релеси анын кадимки иш-аракетин жана коопсуздугун камсыз кылуу үчүн үзгүлтүксүз текшерилиши керек.
