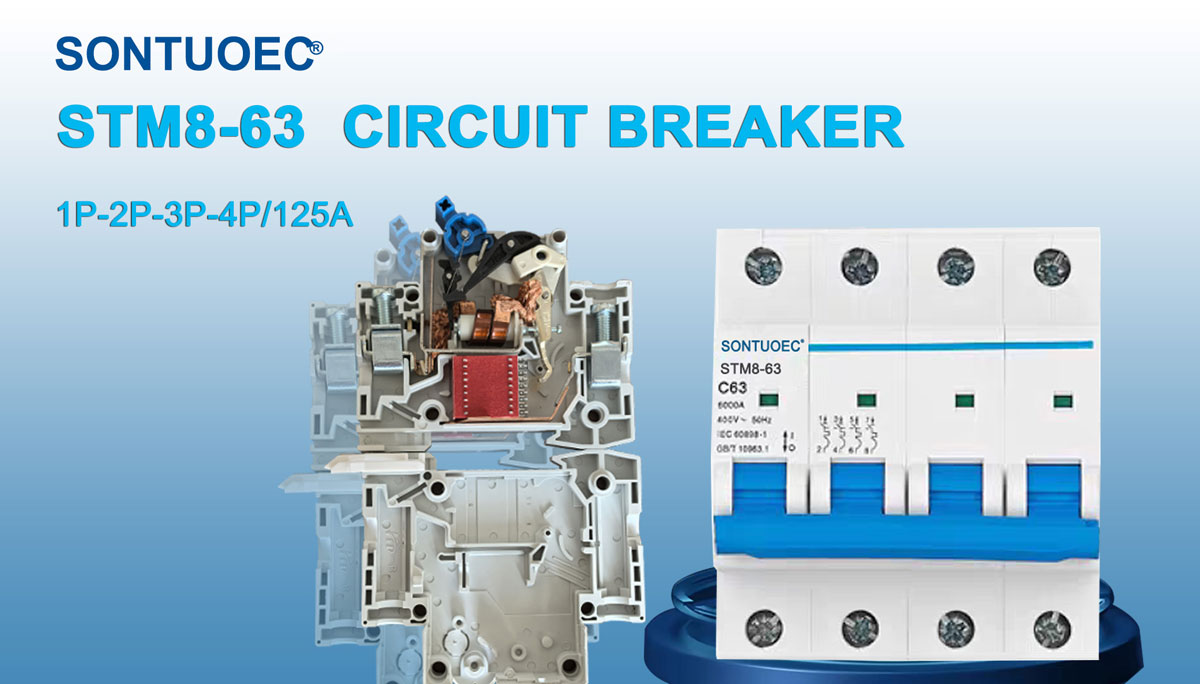

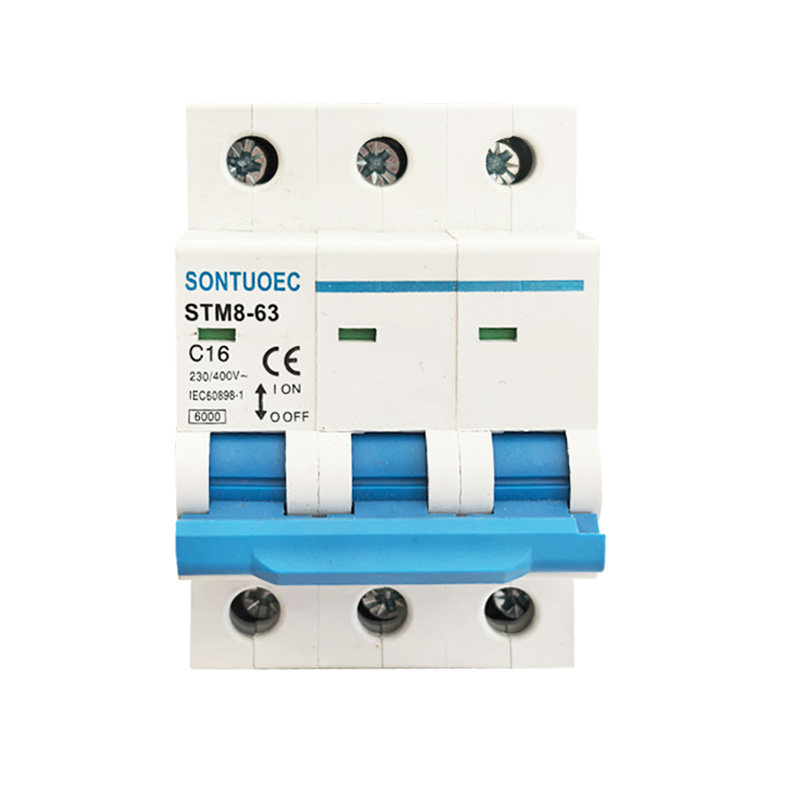

STM8-63 Miniature Circuit Breaker 6ka 1P 2P 3P 4P 16A 230 / 400V

Sontuecoec - бул ар кандай чакан электр шаймандарын өндүрүүчүлөрдүн бири - 1pa 1P 2P 3P 400V 1P Ал 30 / 60hz, бааланган чыңалуу, 230 / 400V чыңалуудагы AC 50 / 60HZ тутумуна ылайыктуу, жана 63га чейин бааланган. Ал негизинен, кеңсе имаратында, жашаган жери, электр бөлүштүрүү, электр бөлүштүрүү жана ашыкча жүктөө жана жабдууларды коргоо үчүн колдонулат. Адатта, ал электр тутумун тез-тез өткөрүп берүү катары колдонсо болот. Ал IEC60898-1 стандарттарына дал келет.

Модел:STM8-63

Сурамжылоо жөнөтүү

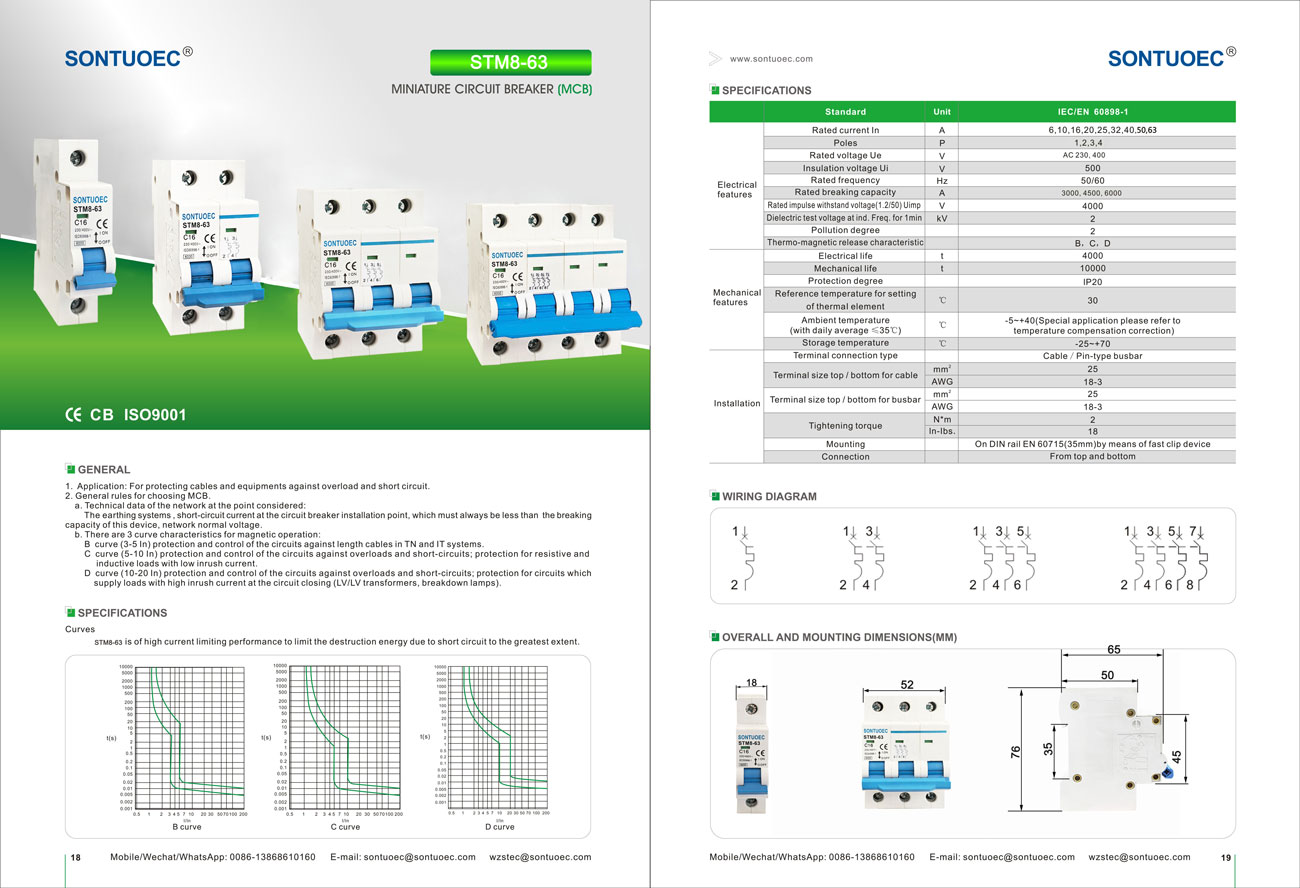

Продукт Description

Өзгөчөлүктөрү:

	Стандарт		IEC / EN 60898-1
Электр өзгөчөлүктөрү	Бааланды ток	A	1,2,4,6,10,16,20,5,32,40,50,63
	Полс	P	1,2,3,4
	Бааланган чыңалуу ue	V	AC 230, 400
	Ui изоляциясы	V	500
	Бааланган жыштык	HZ	50/60
	Бааланган жөндөмдүүлүк	A	3000, 4500, 6000
	Wmulse withstaga (1.2 / 50) UIMP	V	4000
	DiElectric Test Voltage in Ind.freq.For 1 мин	KV	2
	Булгануу даражасы		2
	Термо-магниттик чыгарылыш мүнөздөмөсү		B, C, D
Механикалык өзгөчөлүктөр	Электрдик жашоо	t	4000
	Механикалык жашоо	t	10000
	Коргоо даражасы		IP20
	Жөндөө үчүн маалымдама температурасы	ºC	30
	жылуулук элементинин	ºC	30
	Айлана-чөйрөнүн температурасы	ºC	-5 ~ + 40 (Атайын) Колдонмо сураныч, кайрылыңыз
	(күнүмдүк орточо ≤35º)	ºC	температура компенсациялык коррекция)
	Сактоо температурасы	ºC	-25 ~ + 70
Орнотуу	Терминал туташуу түрү		Кабель / Пин-түрү Busbar
	Кабель үчүн терминал өлчөмү / түбү	мм²	25
	Кабель үчүн терминал өлчөмү / түбү	AWG	18-мартта
	Terminal өлчөмү үчүн жогору / түбү Busbar	мм²	25
	Terminal өлчөмү үчүн жогору / түбү Busbar	AWG	18-мартта
	Эң күчтүү момент	N^*m	2
	Эң күчтүү момент	In-lbs	18
	Орнотуу		боюнча Din Rail en 60715 (35mm) Fast Clip түзмөктүн жардамы менен
	Туташуу		From жогорку жана асты

STB1-63 миниатюралык чөйрөнүн негизги функциялары

1. Божомолдонуу: Учурдагы учурдагы MCB, STM8-63 миниатюралык чөйрөнүн бааланган наркынан ашып кеткенде

2.Short-congriting Коргоо: Кыска схема схемада кездешкенде, СТБ1-63 Миниатюра боюнча Миниатюраяциялык Регулярдуу Райфилдин схеманын жана жабдууларга зыян келтирүүдөн сактануу үчүн схеманы кесип алыңыз.

3. Сөйкөлөрдүн гендигин коргоп, бир нече mcbs бул функцияга ээ болуу үчүн)

MCBS эксплуатациялык принциби

Адатта, MCBS ичиндеги термикалык магниттик же электрондук саякат детектору камтылган, бул сайттын өзгөрүшүндөгү өзгөрүүлөрдү аныктоо үчүн колдонулат. Учурдагы анормалдуу болсо, чабуулчу MCB компаниясынын механизмин түзүп, МКБнын Микроэлементтин механизмин түзүп, суб1-63 миниатюралык микроавтобус чиркөөсүнө алып келет.

1.thermal magnetic чабуулчусу: Учурдагы электр өткөргүч аркылуу өтүп кеткенде, ал өндүрүлгөн жылуулукту колдонот. Учурдагы азыркы өтө чоң болгондо, дирижер көтөрүлүп, биметалдын ичине биметалга алып келип, бүгүлүп, ташуу механизмин козгойт.

2.Electronic чабуулчусу: Учурдагы өзгөрүүлөрдү аныктоо үчүн электрондук компоненттерди колдонот жана траппинг механизминин аракетин көзөмөлдөө. Анормалдуу аз ток берилсе, электрондук чабуулчу схеманы кыскартуу механизмине сигнал жөнөтөт.

MCB колдонмо сценарийлери

MCBS, конкреттүү агымдардын келтирилген зыянынан келтирилген зыяндан келип чыккан электр тутумундагы, коммерциялык жана өнөр жай чөйрөсүндөгү электр тутумдарында кеңири колдонулат. Адатта, алар жайылтуу кутучаларына, коммутаторлорго же көзөмөлдөөчү кабинеттерге орнотулган жана райондун негизги которгучу же филиал үнүчү катары колдонулат.

MCBS тандоо жана орнотуу

1.Селек: MCBS тандап жатканда, сиз бааланган схеманын, чыңалуунун деңгээли, коргоонун мүнөздөмөлөрү, коргоонун мүнөздөмөлөрүн жана агып кетүүнү коргоо талап кылынган факторлорду эске алуу керек. Тандалган STB1-63 миниатюралык схеманын жергиликтүү электрикалык коопсуздук стандарттары жана эрежелери менен бузулгандыгын камсыз кылуу маанилүү.

2. STM8-63 Miniature Circuit Breaker 6Ka 1P 2P 3P 4P 16A 230 / 400V кургак, желдетилген чөйрөдөн бошотулушу керек жана анын туура жана коопсуз экендигин камсыз кылуу керек. Орнотуу учурунда, тиешелүү электр коопсуздукту жөнгө салуучу эрежелери жана иштөө тартиби байкалышы керек.
