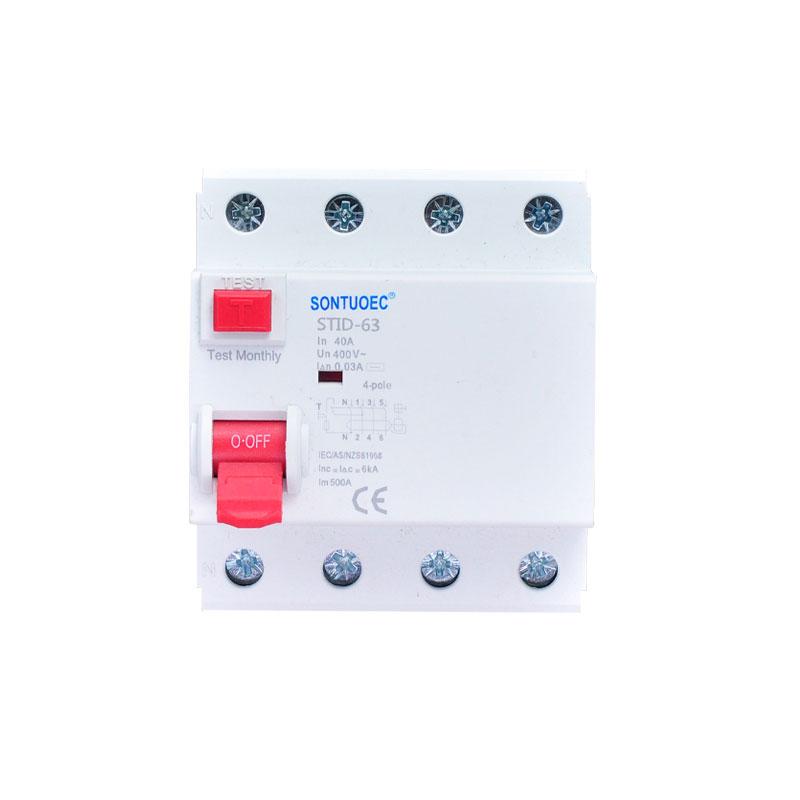

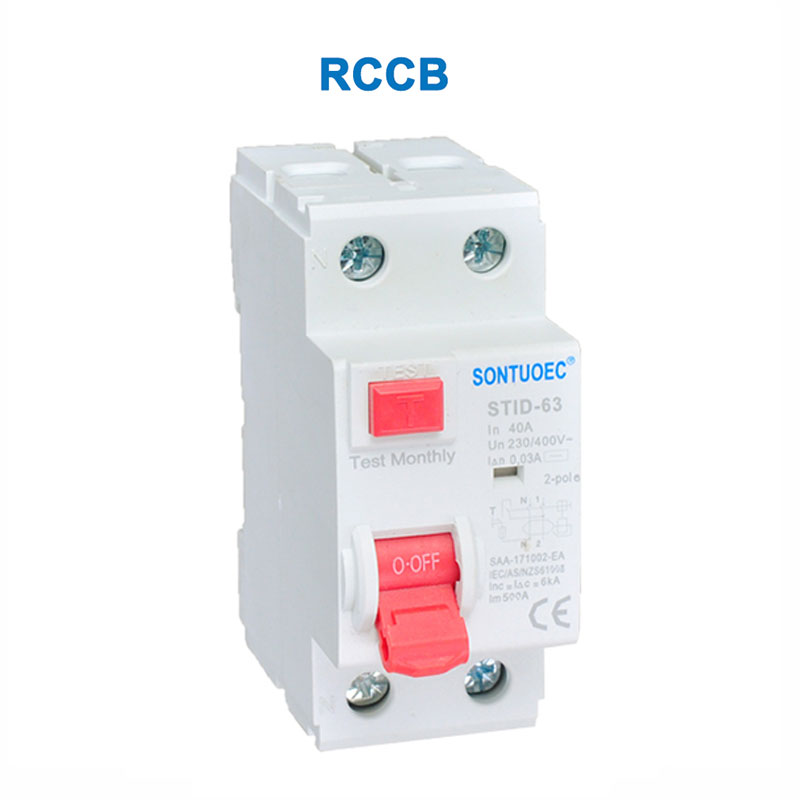

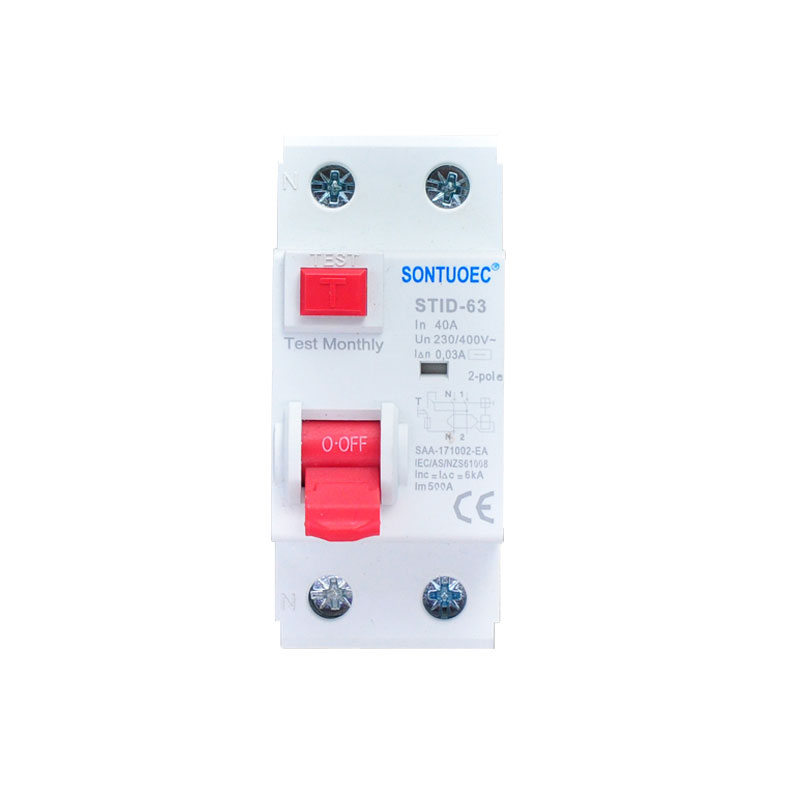

СТИД-63 RCCB, толук аты-жөнү Учурдагы схема өчүргүч (СТИД-63 RCCB), электрдик коопсуздук түзмөгү - электрдик өрттүн жана электрдик кырсыктардын алдын алуу үчүн иштелип чыккан электр коопсуздугу. Бул негизинен райондун ичинде калдык токун, I.E. Өрт сызыгынын жана нөлдүк сызыктын ортосундагы айырмачылык. Бул айырмачылык (адатта, агып кетүүдөн улам келип чыккан), СТИД-63 RCC кыска мөөнөттө автоматтык түрдө схеманы автоматтык түрдө бөлүп, жеке коопсуздугун жана жабдууларды зыяндан коргойт.
Режим | Электро магниттик түрү, электрондук түрү |
Стандарт | IEC61008-1 |
Учурдагы учурдагы мүнөздөмөлөр | A, жана G, S |
Уюл | 2P 4P |
Бааланган жана потенциалды бузуу | 500A (in = 25a 40A) же 630a (in = 63A) |
Бааланган ток (a) | 16,25,40,63a |
Бааланган жыштык (HZ) | 50/60 |
Бааланган чыңалуу | (415) 400 (415) Rated Frequency: 50 / 60HZ |
Иштөөчү учурдагы I / N (a) | 0.03, 0.1, 0.3, 0.5; |
Иштебеген учурдагы калдык | 0.5i n |
КЫСКАЧА КЫСКАЧА КЫСКАЧА КОРГОО | 6ка |
КЫТАЙТЫН КЫСКАЧА КЫСКАЧА КЫСКАЧА КЕҢЕШ | 6ка |
Коргоо классы | IP20 |
Симметриялуу дин темирлөө боюнча, 35mm панель орнотуу |
Stid-63 RCCB негизги функциялары
Огутуу Коргоо: СТИД-63 RCCBдин негизги функциясы, схемада калдык тектүүнү аныктоо болуп саналат жана секирүү учурунда схеманы тездетүү болуп саналат. Адатта, калдык агымдар, адатта, жабыртуу жабдууларды изоляциясы, сынган зымдар же адам электротюциядан келип чыгат.
Жеке коопсуздук корутундусу: Огайган схеманы тез эле кесүү менен, СТИД-63 RCCB компаниянын кырсыктарын натыйжалуу болтурбоого жана кадрлардын жашоосун коргоого мүмкүндүк берет.
Электрдик өрткө каршы агып кетүү схеманы ысырапка алдырууга алып келиши мүмкүн, бул өз кезегинде отко алып келиши мүмкүн, ал өз кезегинде отко алып барышы мүмкүн, ал эми RCCBдин тез арада өч алуу функциясы мындай электрдик өрттүн алдын алууга жардам берет.
СТИД-63 RCCB схемадагы калдыкты аныктоо үчүн учурдагы калдык трансформаторду камтыйт. Тазаланганда, учурдагы калдык алдын ала көрсөткүчтөн ашып кеткенде, трансформатордун стажы-63 RCCB ичиндеги чыгарылыш механизмин козгоп, схеманы тез эле кесүүгө алып келет.
1. 1.RESIDUAL учурдагы трансформатор: адатта, шакек формасындагы темирдин темирден жана схеманын нөлдүк зымдары. Өрт менен нөлдүк зымдардын ортосундагы учурдагы боштук бар болгондо (i.e. Таң калыштуу учур бар), трансформатор бул дисбаланс сезимин сезип, магниттик агымын жаратат.
2.TTRIPPINP механизми: трансформатор алдын ала белгиленген маанайдан ашып кеткен калдыкты аныктаганда, ал таянып механизмди козгойт. Чакыруу механизми электромагнет болушу мүмкүн, механикалык жаз болушу мүмкүн, же схеманы тез арада кесүү үчүн колдонулган механизмдин башка түрлөрү болушу мүмкүн.
Жогорку сезимталдык: Стид-63 RCCB кичинекей агып кетүүнү тез арада аныктап, кыска убакыттын ичинде схеманы кесип алат.
Жогорку ишенимдүүлүк: катуу сыноодон кийин жана сертификациялоодон кийин, СТИД-63 RCCBS жогорку ишенимдүүлүгү жана туруктуулугуна ээ жана узак убакытка турууга болот.
Орнотуу жана сактоо оңой: СТИД-63 RCCB адатта модулдук дизайнды, орнотуу жана сактоо үчүн оңой болот.
Коргоо чөйрөсү: СТИД-63 RCCBS электр тутумдарынын кеңири чөйрөсүнө, анын ичинде турак жай, коммерциялык жана өнөр жай үчүн ылайыктуу.
СТИД-63 RCCBS электр энергиясын агып алуу менен шартталган жеке жаракаттан жана электрдик өрттүн алдын алуу керек болгон жагдайларда кеңири колдонулат. Мисалы:
1. Резиденцияга байланыштуу: жашаган жеринде, бул резиденцияга же белгилүү бир аймактын электр сигналдарын коргоо үчүн негизги бөлүштүрүү кутусуна же филиалга бөлүштүрүү кутучасына жайгаштырылат.
2.Commercial электр тутумдары: Коммерциялык имараттарда схема, дүкөндөрдө, дүкөндөрдө, ресторандардагы жана башка жерлердеги схемаларды коргоо үчүн колдонулган коммерциялык имараттар колдонулушу мүмкүн.
3. Практикалык электрдик системаларда: Өнөр жай аймактарында, адатта, RCCBS, бул өндүрүш линиялар, механикалык жабдуулар жана башкаруу тутумдары сыяктуу критикалык схемаларды коргоо үчүн колдонулат.
