STH-40 Сериялар термикалык ашыкча жүктөө релеси
  • STH-40 Сериялар термикалык ашыкча жүктөө релесиSTH-40 Сериялар термикалык ашыкча жүктөө релеси
  • STH-40 Сериялар термикалык ашыкча жүктөө релесиSTH-40 Сериялар термикалык ашыкча жүктөө релеси
  • STH-40 Сериялар термикалык ашыкча жүктөө релесиSTH-40 Сериялар термикалык ашыкча жүктөө релеси

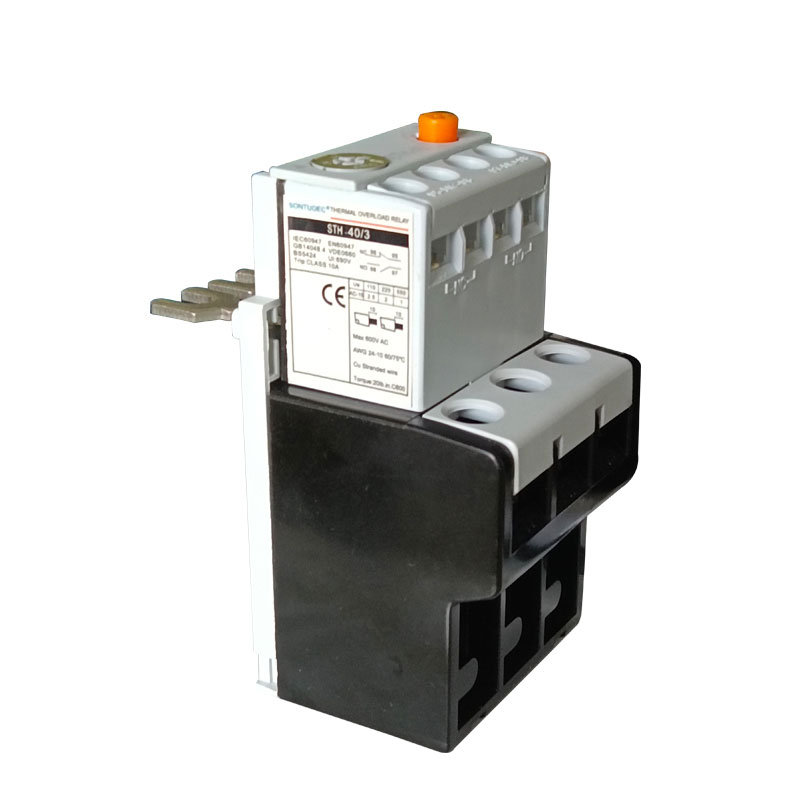

STH-40 Сериялар термикалык ашыкча жүктөө релеси

STH-40 сериялуу сериялуу жүктөө релеси AC 50/60 HZ программасынын схемасы үчүн ылайыктуу, 660v чейин иштейт. Ал моторду ашыкча жүктөө жана фазалык коргоонун функциясын ишке ашыра алат. Бул продукт GB14048.4ге, IEC60947-4-1 стандартына ылайык келет.

Модел:STH-40

Сурамжылоо жөнөтүү

Продукт Description

Асосий техникалык параметр:


Модель Учурдагы Ылайыктуу Contictors
STH-22/3 0.4-63a GMC-9 ~ 22
STH-22/3 0.63-1A GMC-9 ~ 22
STH-22/3 1-1.6a GMC-9 ~ 22
STH-22/3 1.6-2.5a GMC-9 ~ 22
STH-22/3 2.5-4a GMC-9 ~ 22
STH-22/3 4-6a GMC-9 ~ 22
STH-22/3 5-8a GMC-9 ~ 22
STH-22/3 6-9a GMC-9 ~ 22
STH-22/3 7-10a GMC-12 ~ 22
STH-22/3 9-13a GMC-12 ~ 22
STH-22/3 12-18a GMC-18 ~ 22
STH-22/3 16-22a GMC-22
STH-40/3 18-26a GMC-32 ~ 40
STH-40/3 24-36a GMC-32 ~ 40
STH-40/3 28-40a GMC-40
STH-85/3 34-50a GMC-50 ~ 85
STH-85/3 45-65a GMC-50 ~ 85
STH-85/3 54-75a GMC-65 ~ 85
STH-85/3 63-85a GMC-75 ~ 85

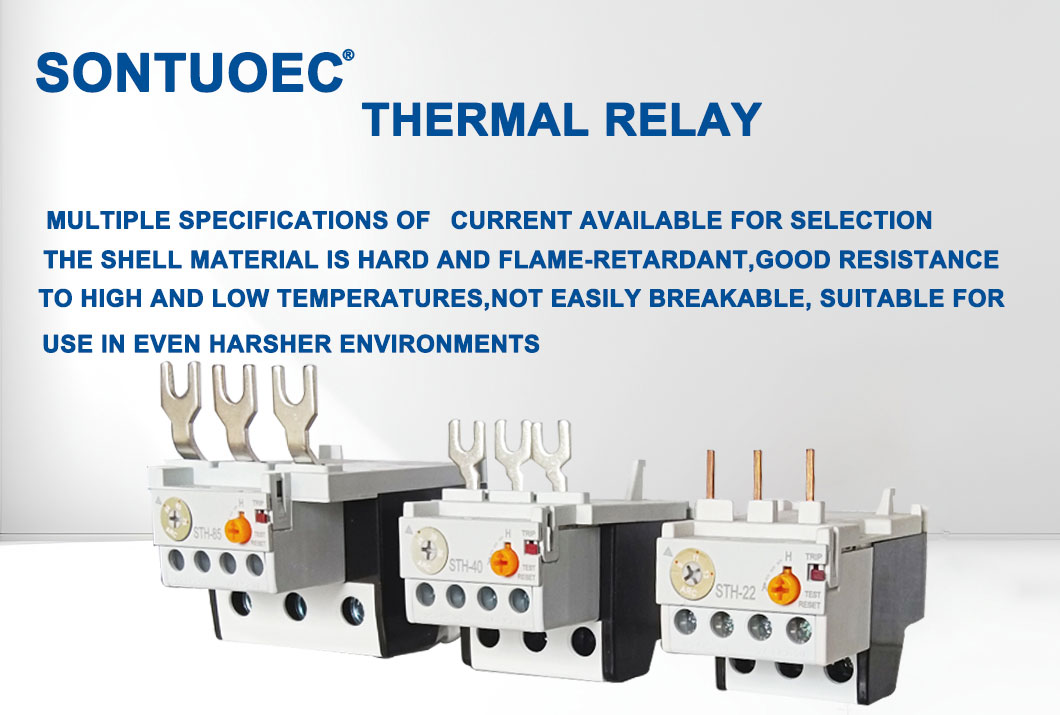

STH-40 Series Thermal Overload Relay

Негизги функциялар

Моторду коргоо: жылуу жүктөрдүн реленисинин негизги функциясы - бул мотордун ашыкча жүктөлүшүнө жол бербөө үчүн. Мотор ашыкча жүктөлгөндө, жылуулук релеси моторду ысып кетишине жол бербөө үчүн, убакыттын өтүшү менен электр менен жабдыктарын жок кылат.


Электр линиясын коргоо: Моторду коргоодон тышкары, жылуу жүктөө релеси кубаттуулукту коргойт. Мотор ашыкча жүктөлгөндө, анын азыркы учурдагы өсүшү күчөтөт, ал электр линияларын жулуп алууга жана эрий берүүгө алып келиши мүмкүн. Учурдагы өзгөрүүнү аныктоо менен, жылуу жүктөрдүн эс-тутуму электр линиясы ашыкча жүктөлүп, зарыл болсо, электр менен камсыздоону өчүрүүнү чечип жаткандыгын аныктайт.


Электр энергиясынын коопсуздугун жогорулатуу: жылуу жүктөө релеси мотор жана кубаттуулуктун бузулушун натыйжалуу болтурбоого жана электр тутумунун иштебей калгандыгын азайтып, электр тутумунун коопсуздугун жогорулатат.


Иштөө принциби

Термикалык ашыкча жүктөө релесин иштеп чыгуу принциби негизинен учурдагы жылуулук эффектин жана биметалдын температурасынын сценарийин сезүү үчүн негизделген. Мотордо ашыкча жүктөө пайда болгондо, учурдагы өсүмдүктөрдү жылытып, жылуулук электр энергиясын жылытуучу элементинде жылуулукту жаратат. Бул жылуулук биметалга өткөрүлүп берилген, анткени ал ысып кеткенде, бул сызыктуу экспансиянын коэффициалындагы чоң айырмачылыктар менен эки эритмеден жасалган. Биметал белгилүү бир деңгээлде ийилгенде, ал электромагниттик катышты күчөтөт, бул байланыштарды өз кезегинде иш-аракет кылат жана мотордун электр менен камсыздоосун кыскартат.


Колдонуу чөйрөсү

 Термикалык ашыкча жүктөө, адатта, схемалар боюнча схемада, 660v жана азыркы учурдагы схемада колдонулган 660В жана 0,1 ~ 630а. Моторду ар тараптуу коргоону камсыз кылуу үчүн, ылайыкташтырылган AC контактору менен баштоо үчүн кол түзүү үчүн колдонсо болот.


Продукт өзгөчөлүктөрү

Жөнөкөй структура: Бул жылуулук ашыкча жүктөө релеси, адатта, салыштырмалуу жөнөкөй структуралык дизайнды кабыл алып, орнотуу жана колдонуу оңой.

Толук өзгөчөлөнгөн: ашыкча жүктөлүүчү коргоонун негизги функциясынан тышкары, фазанын бузулушунун жана температуранын компенсациясынын функциялары бар.

Төмөнкү наркы: Башка автоунааларды коргоо шаймандары менен салыштырганда, жылуу жүктөө релеси салыштырмалуу төмөн, ал колдонуучулардын сатып алуу наркын азайтат.

Туруктуу иштөө иш-аракеттери: ал биметалды сезгич элемент катары кабыл алгандыктан, анын ишинин натыйжалуулугу туруктуу жана ишенимдүү.

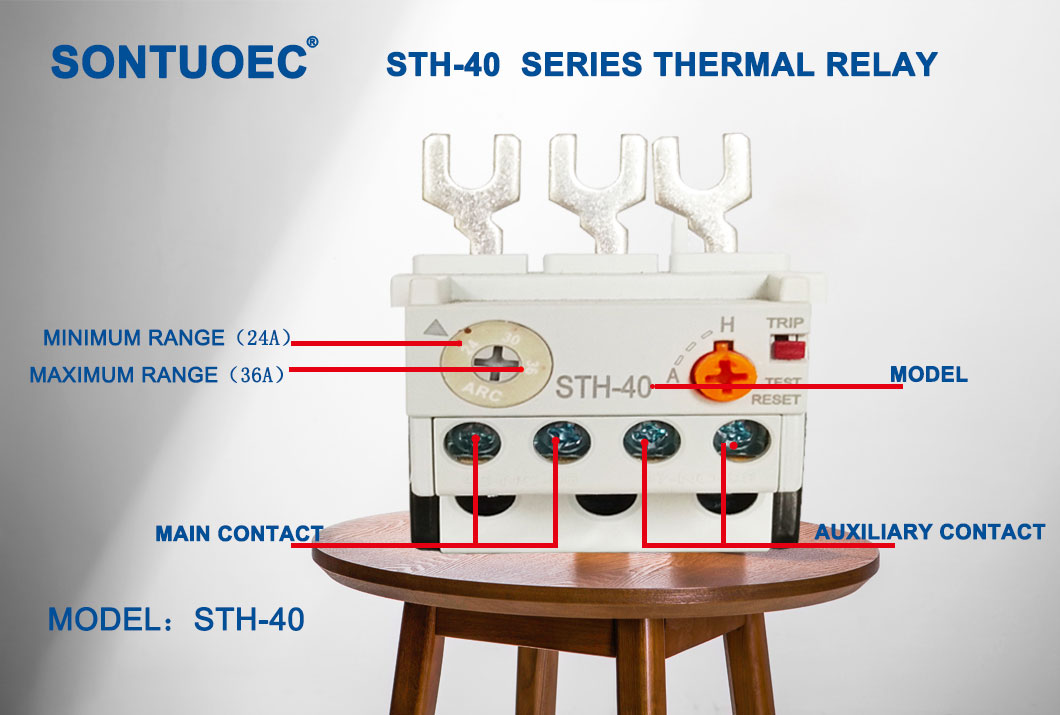

STH-40 Series Thermal Overload RelaySTH-40 Series Thermal Overload Relay


STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay
