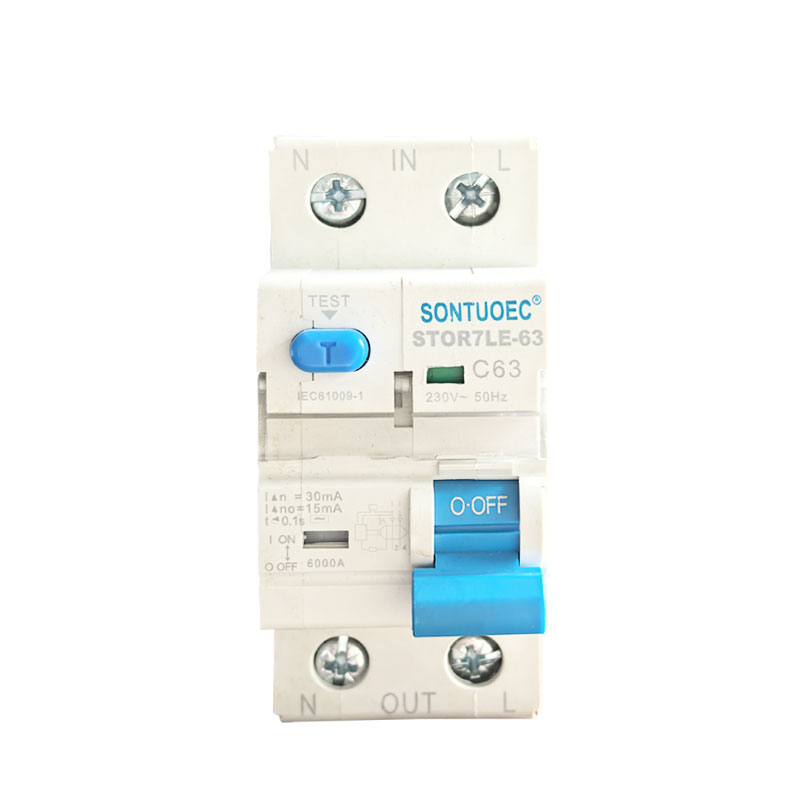

Sontuoec Stro7le-63 Чакан агып кетүүдөн коргоочу схема RCBO

Sontuecoec - бул ар кандай чакан электр шаймандарын өндүрүү боюнча адистешкен кытай жеткирүүчүлөрдүн / өндүрүүчүлөрдүн бири. Ал жарандык электрондук схеманы ашыкча жүктөлүп, кыска схемадан коргойт. Бул продукт кичинекей көлөмдөгү артыкчылыктарга ээ, ошондой эле жандуу зым бир эле учурда, ошондой эле тирүү зым карама-каршы келген тирүү зым менен электр шокдон коргойт. Жана ал 61009-1 номеринин стандартына ылайык келет.

Модел:STRO7LE-63

Сурамжылоо жөнөтүү

Продукт Description

Өзгөчөлүктөрү:

Сандард			IEC / EN 61009-1
Электрдик	Түрү (Жердин толкундуу формасы сезүү сезими)		Электрондук түрү
өзгөчөлүктөр	Учурдагы шарттар	A	Жана, жана
	Полс	P	1p + n
	Бааланган чыңалуу	V	AC 230
	Бааланган ток:		6,10,16,20,25,25,32,40А
	Бааланган сезгичтик I △ n	A	0.01,0.03,0.1,,0.3,0.5
	Ui изоляциясы	V	250
	Калдыкты жасоо жана	A	500
	i △ m	A	500
	Кыскача схема азыркы учурдагы i △ C	A	45,006,000
	Бааланган жыштык	HZ	50/60
	Булгануу даражасы		2
Механикалык	Электр жашоо	t	4000
өзгөчөлүктөр	Механикалык жашоо	t	10000
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы	ºC	-25 ~ + 40
	(күнүмдүк орточо ≤35º)	ºC	-25 ~ + 40
	Сактоо температурасы	ºC	-25 ~ + 70

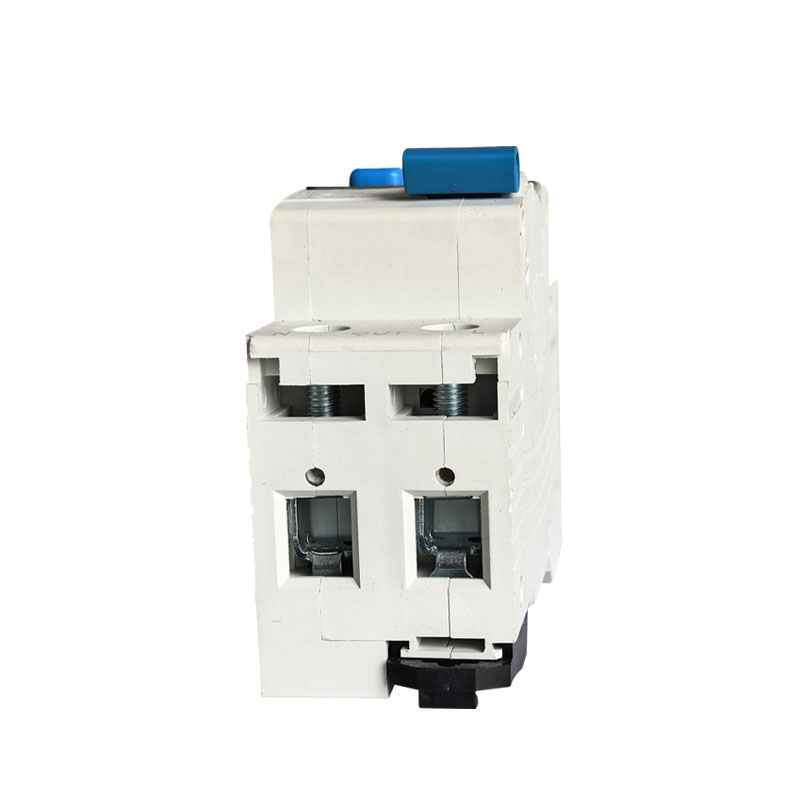

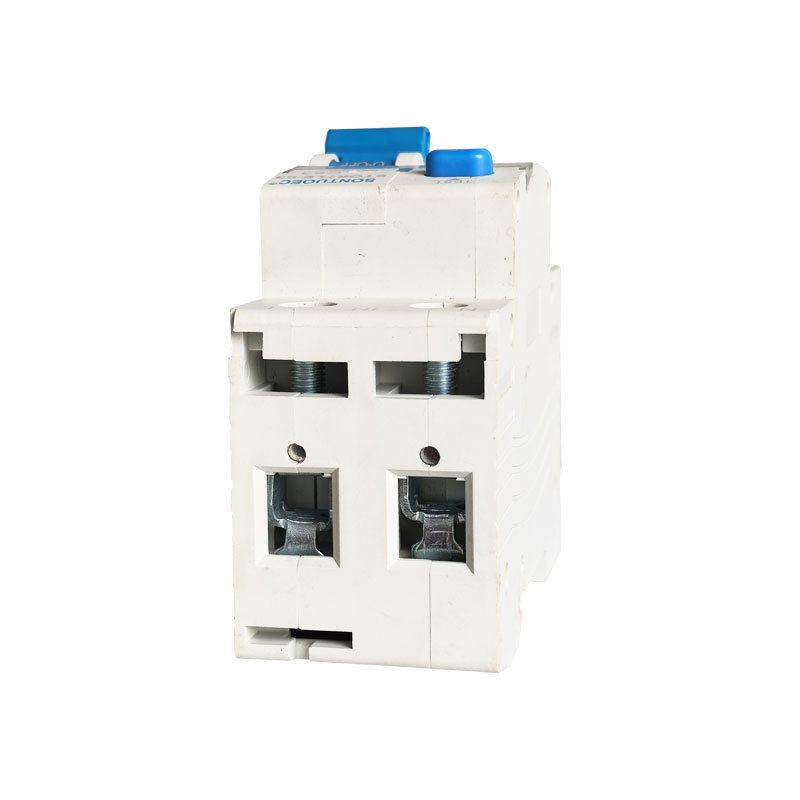

Орнотуу	Терминал туташуу түрү		Кабелдик / U-тибиндеги Busbar / PIN-түрү Busbar
	Кабель үчүн терминал өлчөмү / түбү	мм2	25
	Кабель үчүн терминал өлчөмү / түбү	AWG	18-май
	Busbar үчүн TOMPERAL көлөмү / түбү	мм2	25
	Busbar үчүн TOMPERAL көлөмү / түбү	AWG	18-мартта
	Орнотуу		Дин темир жолунда 60715 (35mm) тез клип түзмөк аркылуу
	Туташуу		Жогору жактан жана түбүнөн

Stro7le-63 Негизги функциялары RCBO

Сайфты коргоо: Учурдагы участокто Stro7le-63 RCBOнын бааланган наркынан ашып кетсе, анда ал схема жана жабдуулардын алдын алуу үчүн, отко жана жабдуулардын алдын алуу үчүн автоматтык түрдө бөлүнүп чыгат.

Кыска схема Коргоо: Кыска схема схемада кездешкенде, Stro7le-63 RCBO кыска туташуулардын учурдагы техникасына олуттуу зыян келтирбөө үчүн, кыскача участоктун учурдагы учурдагы учурдагы учурдагы учурдагы учурдагы тогун тыгыз байланышта болууну токтотот.

Огутуу Коргоо: Stro7le-63 RCBO калдык учурдагы учурдагы (i.e., агызуу азыркы учурдагы) түздөн-түз табууга жөндөмдүү. Тазаланганда, тектүү босогодон ашып кеткенде, Stro7le-63 RCBO электротикалык кырсыктардан жана электрдик өрттүн жолун алдын алуу үчүн кыска мөөнөттө схеманы кесип салат.

STRO7LE-63 RCBO иштөө принциби

Stro7-40 RCBO ички термикалык магнитикалык сапар (ашыкча жүктөө жана кыска схема үчүн коргоо үчүн) жана учурдагы детектор (агып кетүү үчүн). Учурдагы же калдык тектүү мезгилде анормалдуу болсо, анда тиешелүү чабуулчу STRO7-40 RCBO механизмин түзүп, схеманы тез эле кесип салганда.

1.thermal magnetic trialper: Учурдагы дирижер аркылуу өтүп кеткенде пайда болгон ысыктын жана магнит талаасын колдонот. Учурдагы азыркы учурда дирижатор көтөрүлүп, магниттик талааны жаратып, темир өзөгүн өзүнө тартып, темир өзөгүн тартуу үчүн, темир өзөгүн тартуучу механизмди козгойт.

2.RESIDUAL УЧУРДАГЫ ДЕПОРТОРДУ: Райодогу калдыкты аныктоо үчүн нөлдүк ырааттуулук мөөнөтүн пайдаланат. Учурдагы тёмёмдёс босогодон ашканда, учурдагы детектордун калдык детектору схеманы кыскартуу механизмине сигнал жөнөтөт.

Stro7le-63 RCBOнын өзгөчөлүктөрү

Көп функционалдык интеграция: Stro7le-63 RCBO ашыкча жүктү, кыскача-схема жана агып кетүүнү коргоо функцияларын интеграциялайт, электр тутумдарын долбоорлоо жана орнотуу.

Жогорку сезимталдык: Stro7le-63 RCBOS тез арада корголуп, ишенимдүү корголбогон анормалдуу жана калдык агымдарды кесип алат.

Орнотуу жана сактоо оңой: Stro7le-63 RCBOS оңой орнотуу жана техникалык тейлөө үчүн модулдаштырылган.

Жогорку коопсуздук: Stro7-40 RCBOS электр тутумдарынын коопсуз иштешин камсыз кылуу үчүн жогорку коопсуздукту жана ишенимдүүлүк үчүн катуу текшерилген жана тастыкталган.

Application stro7le-63 RCBO

Stro7le-63 RCBOS турак жай, коммерциялык, соода жана өнөр жай тармактарында, айрыкча синхрондоштуруу, кыскача жүктөө, кыска схема жана жер агып кетүүнү талап кылган электр тутумдарында кеңири колдонулат. Адатта, алар жайылтуу кутучаларына, коммутаторлорго орнотулган жана шкафтарды анормалдуу учурдагы жана чыңалуудан келтирилген зыяндан алып, электротко алып келүү жана электротин болтурбоо үчүн шкафтар орнотулган.
