RCCB B моделин учурдагы схемасы

RCCB В моделин өчүрүү Учурдагы сергек, үч фазалык тармактар боюнча шарттар, медициналык аппарат жана аспаптар, контроллерлор жана өзгөрүлмө акысы жана инверторлор (DC), IEC / EN61008-1 жана IEC / EN62223

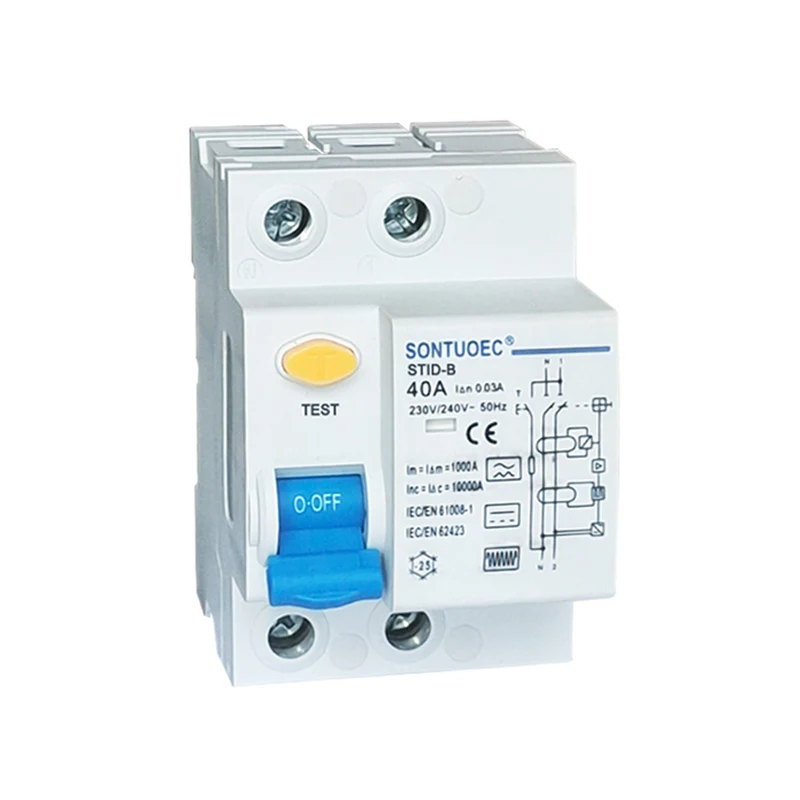

Модел:STID-B

Сурамжылоо жөнөтүү

Продукт Description

Электрдик Өзгөчөлүк	Стандарт		IEC / EN62423 жана IEC / EN61008-1
	Түрү (Жердин толкундуу формасы сезүү сезими)		B
	Учурдагы шарттар	A	25,40,63

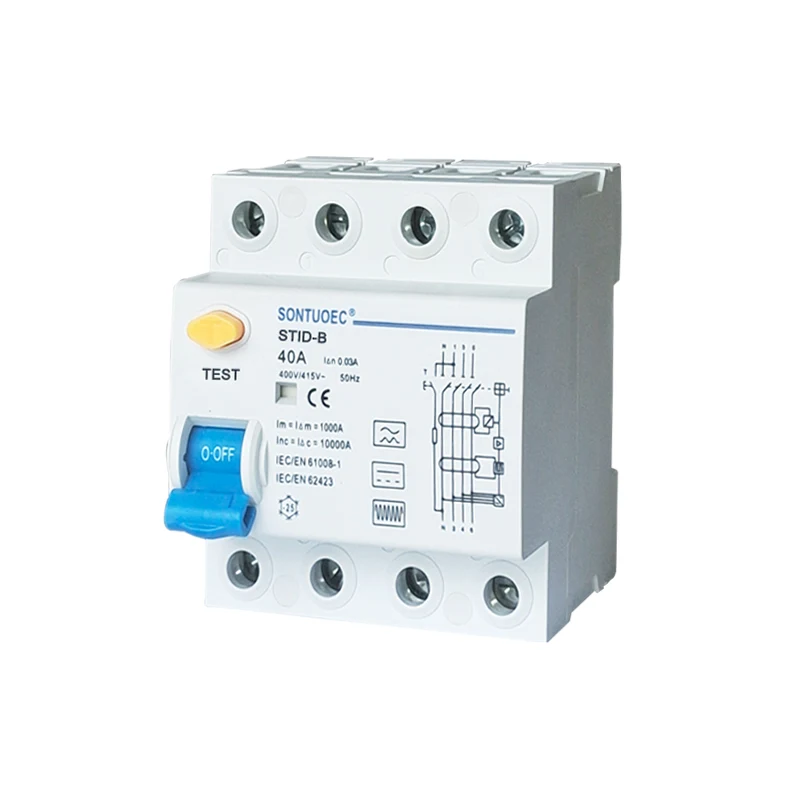

	Полс	P	1P + N, 3p + n
	Бааланган чыңалуу ue	V	IP + N: 230 / 240V; 3p + n: 400 / 415V
	Бааланган сезгичтик I n	A	0.03,0.1,0.3
	Ui изоляциясы	V	500
	Калдыкты жасоо жана	A	500 (in = 25a / 40A)
	i i m	A	630 (in = 63a)
	Кыскача схема азыркы учурдагы	A	10000
	SCPD FUSE	A	10000
	I N астында тыныгуу	s	≤0.1
	Бааланган жыштык	HZ	50
	Volлтаг (1.2 / 5.0) UIMP	V	4000
Механика өзгөчөлүктөр	Диэлектрдик тест цифажы инд. Fred. 1мин үчүн	KV	2.5
	Булгануу даражасы		2
	Электр жашоо		2000
	Механикай Айайе		10000
	Күнөө үчүн учурдагы көрсөткүч		Ооба
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы (орточо орто эсеп менен 35 менен)	ºC	-40 ~ + 55ºc
	Сактоо температурасы	ºC	-40 ~ + 70ºc

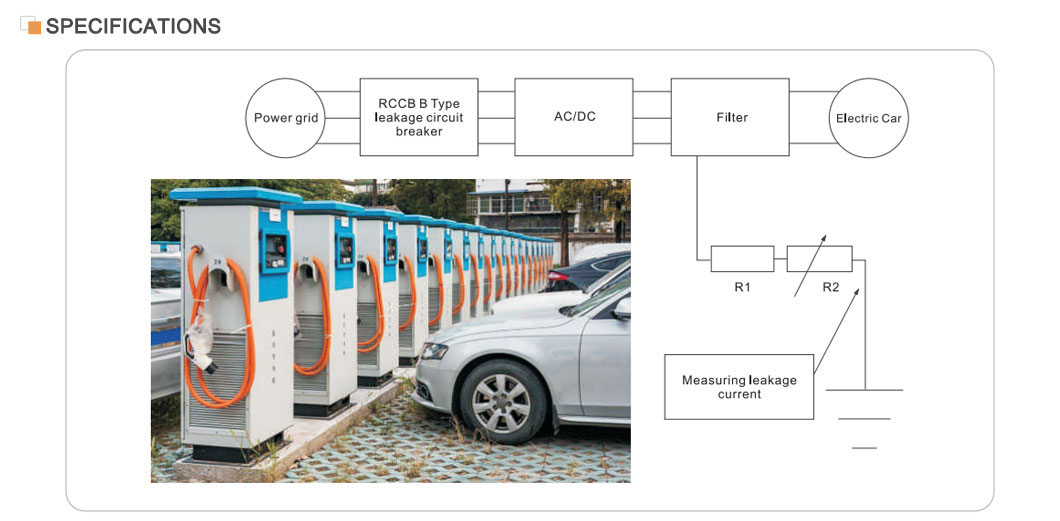

СТИД-B RCCB В моделдик схема Учурдагы учтары А типтеги сындыруучуга ылайыктуу, ошондой эле Түзөтүү схемасынан жана жогорку жыштык схемасынан келип чыккан чабуулдар жана жогорку жыштык агымдарынын калдык агымдары үчүн ылайыктуу агымдар үчүн ылайыктуу. Үч фазалуу тармактарда үзгүлтүксүз катаал тамыры менен тынымсыз заряддуу болгон учурда коргоону камсыз кылат. СТИД-В көбүнчө заряддоо станциялары, медициналык жабдуулар жана аспаптар, контроллерлер жана өзгөрүлмө ылдамдык, батарейка кубаттагычтар жана инверторлор (DC) талааларында колдонулат. Stid-B IEC / EN61008 жана IEC / EN62423 стандарттарына ылайык келет.

Негизги өзгөчөлүктөр

Тартылган учурдагы: 40а, учурдагы электр тутумдары үчүн ылайыктуу.

Огутуу Коргоо: жогорку сезгичтиги жана тактыгы менен, ал агып кетүүнү байкап, эң кыска убакыттын ичинде электр энергиясын жабууну чече алат.

Коопсуздук иши: IEC / EN61008.1 жана GB16916.1 сыяктуу эл аралык стандарттарга дал келет, продукциянын коопсуздугун жана ишенимдүүлүгүн камсыз кылат.

Өтүнмөнүн чөйрөсү: электр тутумун ар тараптуу коргоону камсыз кылуу үчүн өнөр жай, коммерциялык, жогорку көтөрүлүш жана жарандык имараттарда кеңири колдонулат.

Иштөө принциби

RCCB B моделин учурдагы схемасы нөлдүн ырааттуулугуна негизделген. Фазанын ар бир жолу нөлдүк ырааттуулугу аркылуу өтөт, анын экинчи тарабы, анын экинчи тарабы, анын экинчи тарабы. Нурон ырааттуулугунун вектордук азыктары менен нөлдүк азаптар нөлдүк транспорту нөлгө чейин, ошондуктан трансформатор аркылуу агымы нөл, экинчисинин экинизинин сергек иштебей калат. Бирок, агып кеткенден кийин, экинчилик, экинчилик, экинчилик участкасынын белгилүү бир деңгээлде өсүшүнө түрткү бергенден кийин, электромагниттик механизмди электр берүү механизмин иштеп чыгуу жана ажыратуу жана агып чыгууну камсыз кылган, ошону менен агып кетүүнү жүзөгө ашырат.

Тандоо жана орнотуу

Тандоо: RCCB, раттикалык чыңалуудагы параметрлерди тандап жатканда, учурдагы учурдагы, агып кетүү иш-аракетинин учурдагы жана иш-аракет убактысы каралышы керек. Ошондой эле, талап кылынган коргоо түрүнө ылайык, ылайыктуу RCCBны тандап алуу (E.G. Түз байланышты коргоо же кыйыр байланышты коргоо).

Орнотуу: RCCB электр тутумунун толук корголушун камсыз кылуу үчүн электр тутумунун кирген учунда же филиалга орнотуу керек. Орнотуу учурунда RCCBнын тийиштүү байланышын жана ишенимдүү иш-аракетин камсыз кылуу үчүн тиешелүү стандарттар жана кодексти так белгилешүү керек.
