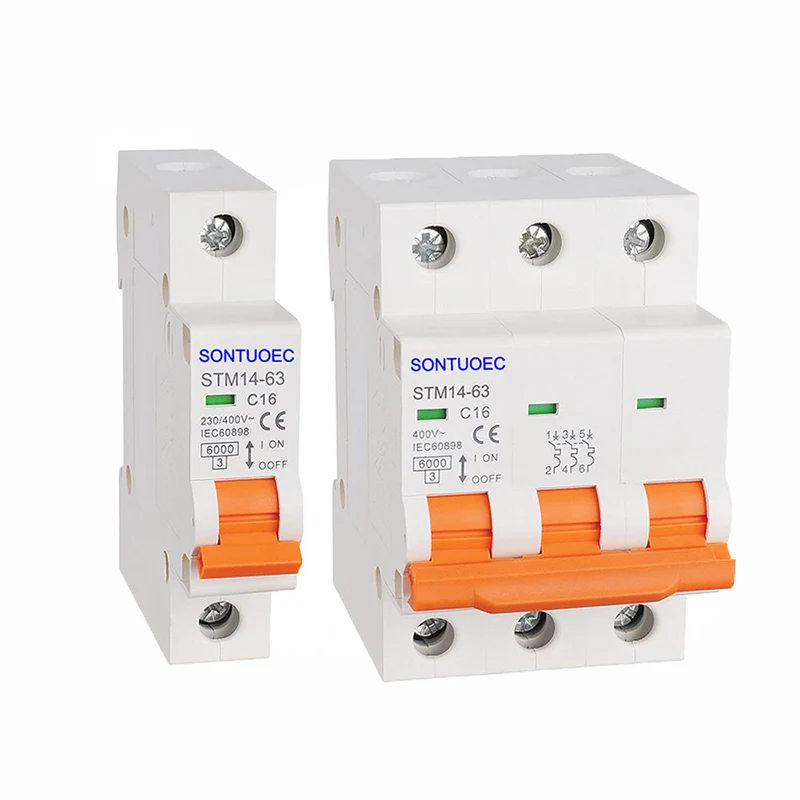

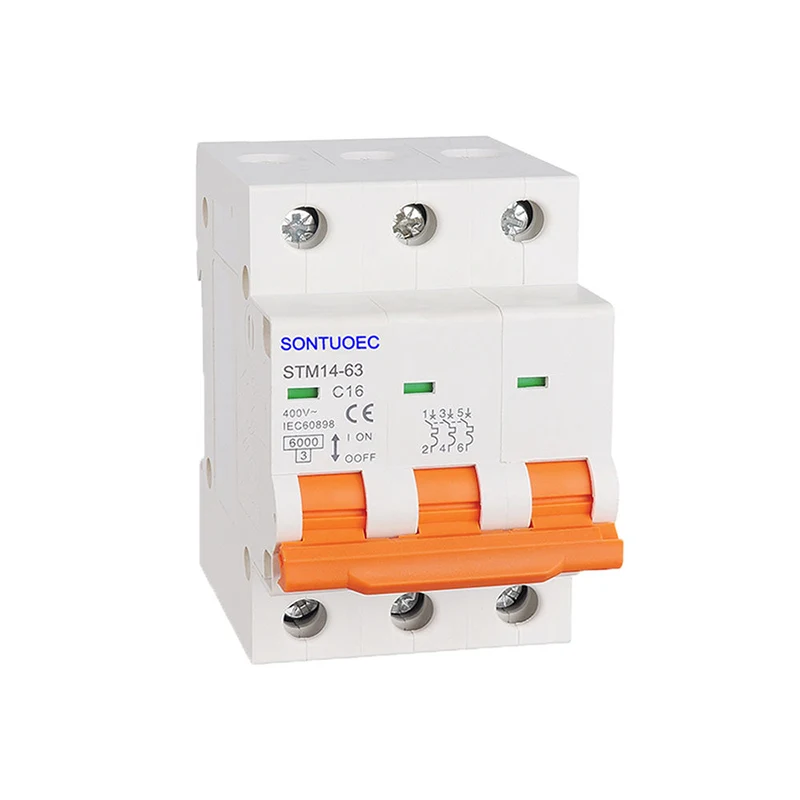

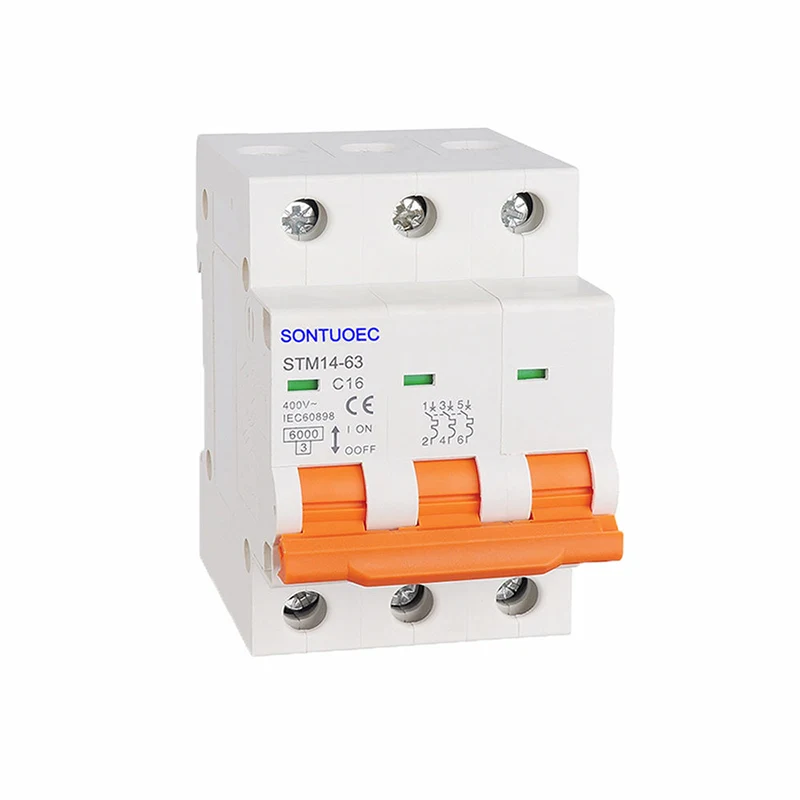

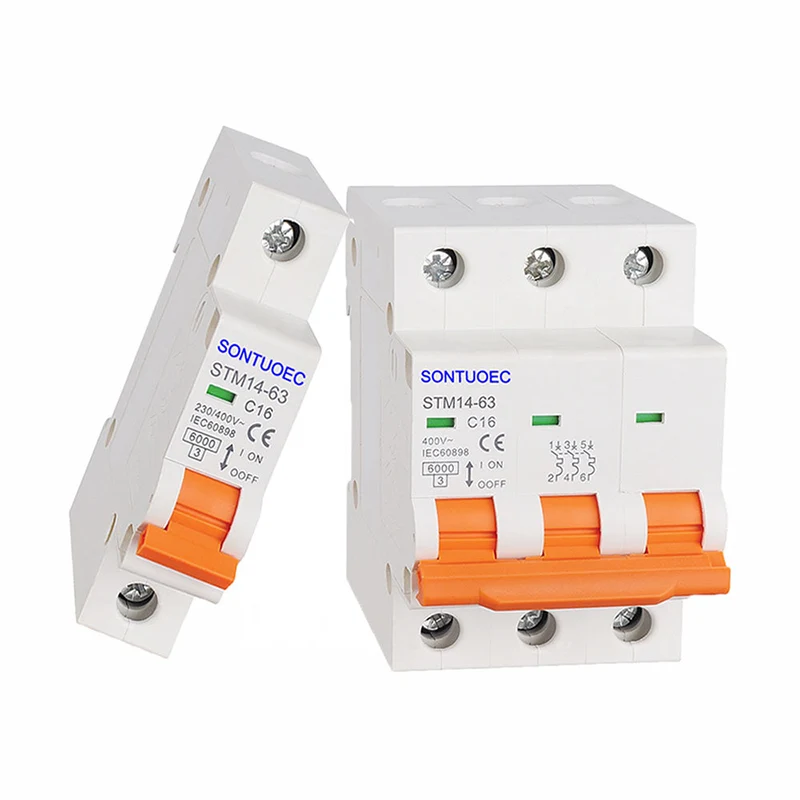

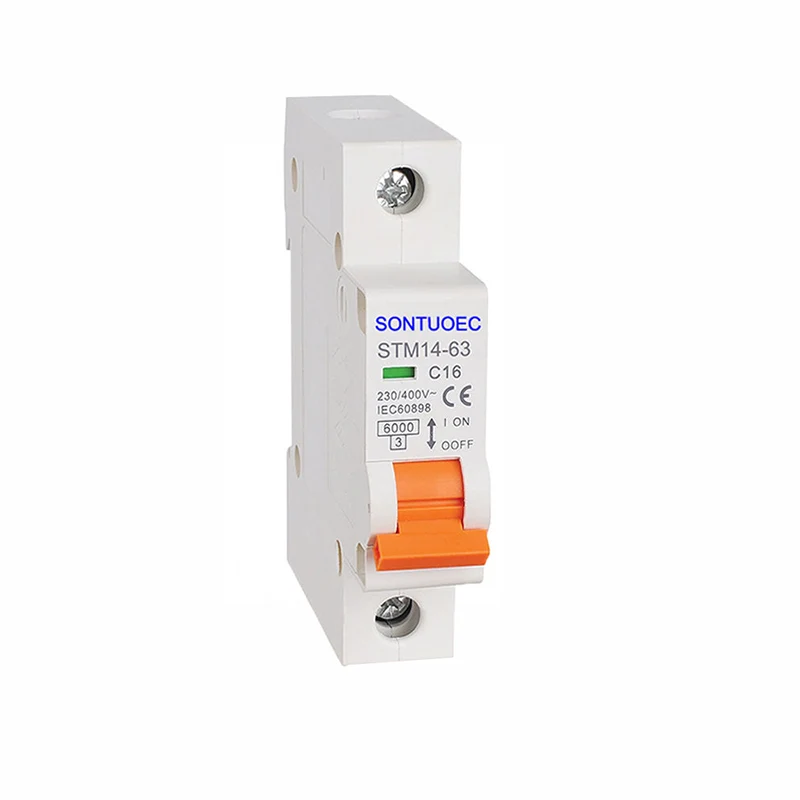

Mini MCB миниатюралык схема

Мини-MCB миниатюралык схема автоматтык түрдө электр схемаларын ашыкча жүктөргө же кыска схемалар менен келтирилген зыяндан сактоого арналган электрдик схема автоматтык түрдө иштетилген. Бул кадимки схема шартында учурдагы шарттарда, ошондой эле учурдагы мезгилге өтүү, ошондой эле белгилүү бир мөөнөткө өтүү жана конкреттүү схема шарттарында учурдагы мезгилди өткөрүүгө жөндөмдүү.

Модел:STM14-63

Сурамжылоо жөнөтүү

Продукт Description

Модель	STM14-63
Стандарт	IEC60898-1
Уюл	1p, 2p, 3p, 4p
Чөптөр ийри	B, C, D
Кыскача схема кубаттуулугу (icn)	3ка, 4.5ка, 6ка
Бааланган ток (in)	1,2,4,610,16,20,5,32,40,50,63a
Rated Voltage (БУУ)	AC230 (240) / 400 (415) v
Магниттик релиздер	В ийри: 3тен 5тин ортосунда C Ийри: 5ин жана 10дин ортосунда Г ийри: 10ин жана 14ин
Электро-механикалык туруктуулук	6000ден ашык цикл

Өзгөчөлүктөрү жана артыкчылыктары

Кичинекей көлөмү: Mini MCB миниатюралык схема майда-чүйдөсүнө чейин жана жеңил салмак менен мүнөздөлөт, бул орнотуу жана колдонуу оңой.

Ишенимдүү операциялар: Анын ички түзүмү жана материалдары электр жабдууларын жана жеке коопсуздукту коргоо үчүн жогорку жүктөмдү же кыскача схема бар болгондо, электр менен камсыздоого тез арада иштебей тургандыгы үчүн иштелип чыккан.

Кеңири колдонулган: ал турак-жай, коммерциялык имараттарда жана өнөр жай объектилеринде кеңири колдонулган терминалдан коргоо шаймандарын куруу үчүн эң көп колдонулган терминал үчүн колдонулган, кеңири колдонулган терминалда колдонулган терминалдык шаймандарда кеңири колдонулат.

Иштөө принциби

Мини-MCB учурдагы мониторинг жүргүзүү менен кыскача жана ашыкча жүктөө коргонуу принциби боюнча иштейт. Кыска схема жарака жүрсө, анда MCB дароо отту өрттөп, башка коопсуздукту жаратуудан ашып кетишине жол бербөө үчүн, сириялыкты токтотот. Сөйлөңдө ашыкча жүктөлгөндө, МКБ электрдик жабдууларды зыян келтирүүдөн коргоо үчүн белгилүү бир убакыт аралыгында участокту ажыратууну кечеңдетет. Мындан тышкары, кээ бир мини Макбс электрдик жабдуулардын бузулушуна жол бербөө үчүн чыңалуунун анормалдуу (өтө жогору) участокту кыскартат, ал чыңалууну кыскартат.

Түрлөрү жана варианттары

Мини-Макбс ар кандай электр тутумдарынын муктаждыктарын канааттандыруу үчүн ар кандай түрлөрдө бар. Жалпы түрлөрү төмөнкүлөрдү камтыйт:

Стандарт: Көбүнчө турак-жай жана коммерциялык имараттарда колдонулган параметрлер, мисалы, учурдагы диапазондогу, бааланган чыңалуу, кыскача агрегалдаштырылган потенциал жана устундардын саны.

Улантады: электр тутумдарын коопсуз тейлөө үчүн кубаттуулукту жана жүктү толугу менен бөлүп салсаңыз болот.

Бөлүнгөн схеманын түрү: бааланган учурдагы диапазондо, MCB ажыратуу функциясы схеманын энергетикалык абалын сактап калууга мүмкүнчүлүк берет.

Учурдагы типтеги типтеги типтеги: Ошондой эле агып кетүүдөн коргоочу которгучтар деп аталат, алар схемалардын агып кетишине жана электр менен камсыздоону автоматтык түрдө кыскартууга жөндөмдүү.

Ашыкча жүктөө Коргоо түрү: Ашыкча учурдагы учурдагы учурдагы жана электр жабдууларын жана зымдарды коргоо үчүн күчтү кыскартууга жөндөмдүү.

Көп функциялуу түрү: ашыкча жүктөө коргонуу, кыскача коргоо жана агып кетүү сыяктуу функцияларды интеграциялоо.

Башкаруу түрү: Электр жабдууларын контролдоо үчүн схеманы кол менен ачык же жабуу мүмкүнчүлүгүн берет.

Мини-mcbs, бааланган чыңалуудагы факторлорду тандап жатканда, учурдагы, иштин жөндөмдүүлүгү, иштөө өзгөчөлүктөрү жана экологиялык шарттар каралышы керек. Ошондой эле конкреттүү схемага ылайык, MCB тиешелүү түрүн тандап алуу керек.
