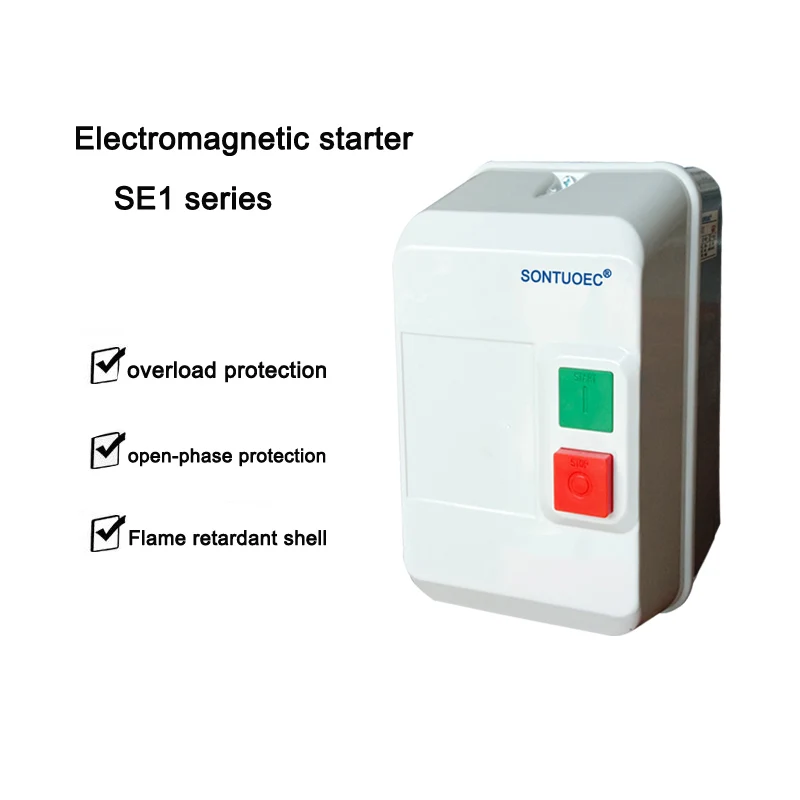

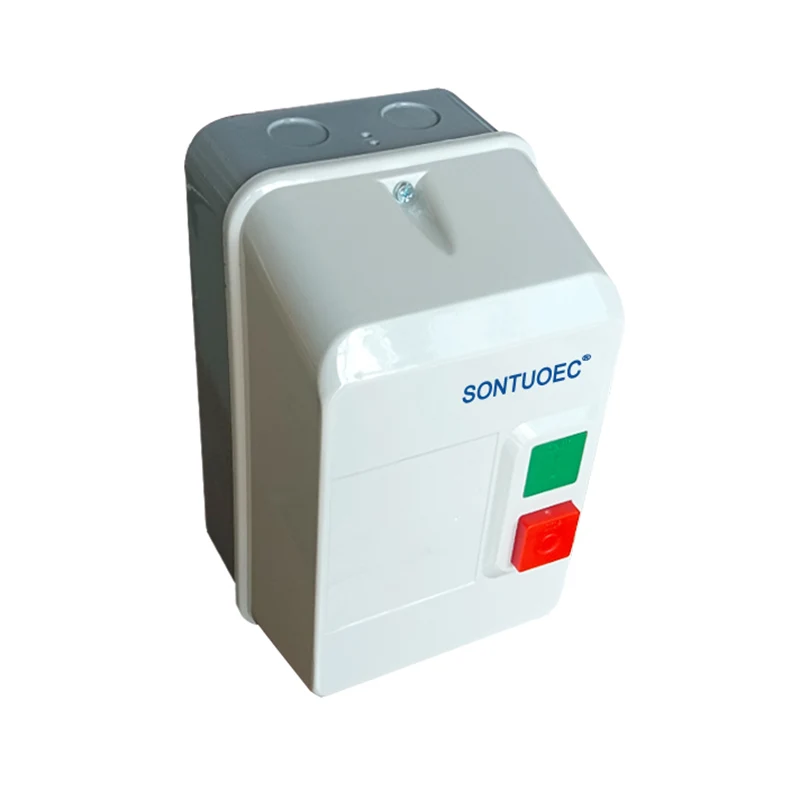

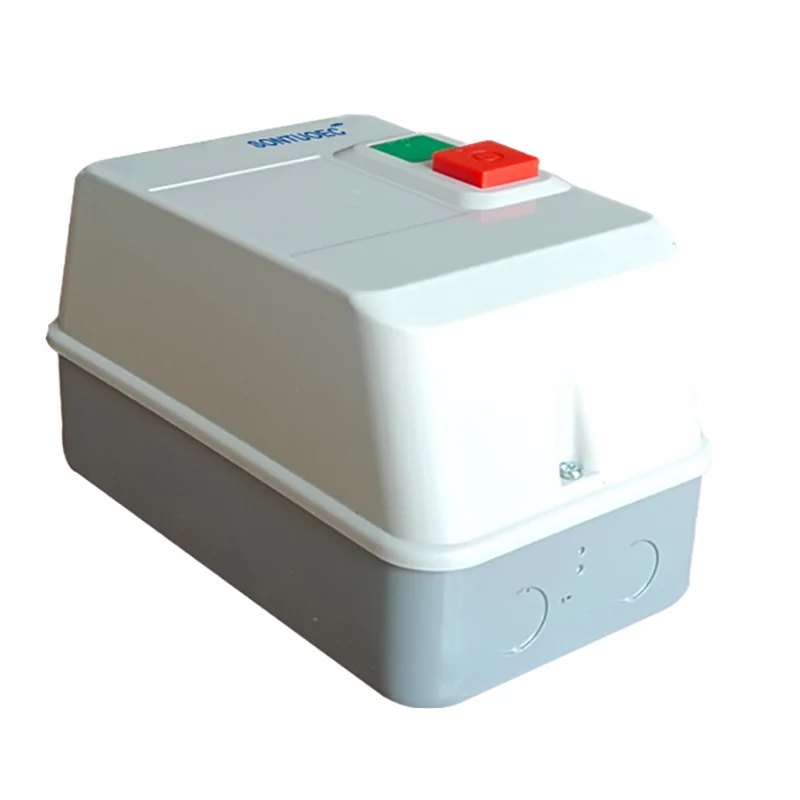

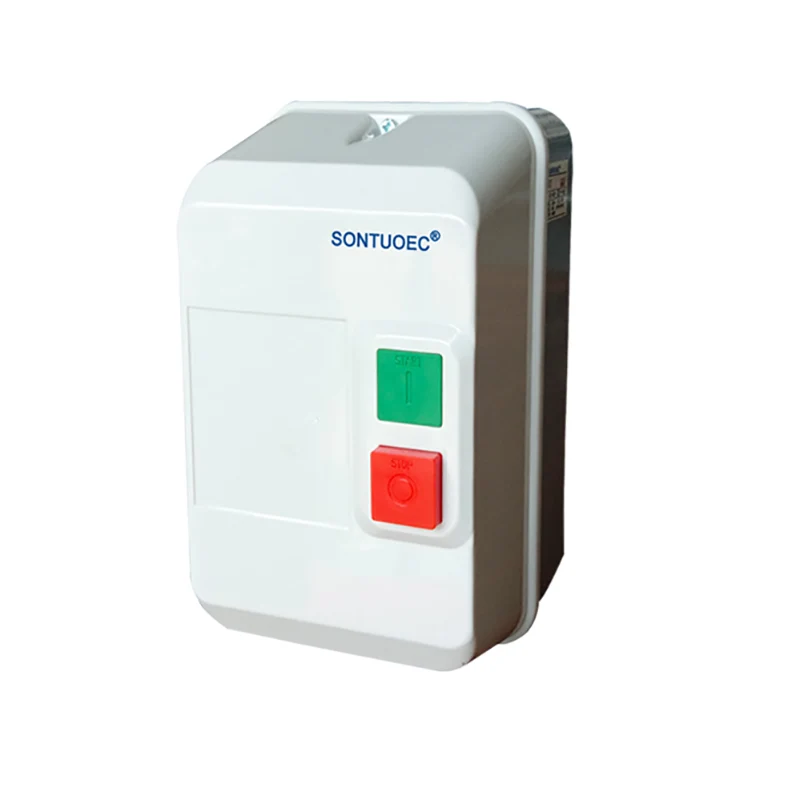

Магниттик Стартер (DOL)

Магниттик стартарт (DOL) МОЧТР, I.E. Магниттик которгуч мотор (же моторлорду баштоо жана токтотуу үчүн колдонулат). Магниттик которгучтар тышкы магнит талаасынын өзгөрүүсүнө жараша, схеманын өчүрүлүшүн көзөмөлдөө менен, бул мотордун көзөмөлүн ишке ашырып жаткандыгын түшүнөт.

Сурамжылоо жөнөтүү

Продукт Description

Мүнөздөмөлөр

Продукт режими	Sle1-09 жана 12	Кемектелген, корголгон tolp429 (3) же, F659 (4)
Тосмолоо	Sle1-18 жана 25	Кемектелген, корголгон tolp427 (3) же F5577 (4)
	Sle1-32 жана 95	Матал, LP65 чейин 559
Контролдоо (2 түртүү баскычтары Жеңил мукабасы)	Sle1-32 жана 95	1 жашыл баштоо баскычы '1', 1ред аялдама / Тесет "О"
Байланыш	Sle1-32 жана 95	Электр энергиясын электр энергиясын контролдоо

Негизги техникалык параметрлер:

Түрү		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW / HP (AC-3) Retered Power (AC-3) IEC60947-4	220v	2.2 / 3	3/4	4 / 5.5	5.5 / 75	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) Retered Power (AC-3) IEC60947-4	380v	4 / 5.5	5.5 / 75	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Тартылган ток (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Тартылган ток (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Тартылган жылытуу ток (a)			25	32	40	50	60	80		125
Ырдалган Insutaled Volage (v) 660
Ауксердик байланыш AC-15	Байланыш	стандарт	1Но				1no + 1nc
	Тартылган ток (a)	220v	1.6
	Тартылган ток (a)	380v	0.95
Stuitabie термикалык релелери		Lr2d-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2d-1316 (9 ~ 13)	LR2d-1321 (12 ~ 18)	Lr2d-1322 (17 ~ 25)	LR2d-1353 (23 ~ 32)	Lr2d-3355 (30 ~ ~ 40)	LR2d-3359 (48 ~ 65)	LR2d-3361 (55 ~ 70)	LR2d-3363 (63 ~ 80)	LR2d-3365 (80 ~ 93)
Тосмо рейтинги		LP65

Иштөө принциби

Магниттик которуштуруучу моторунун иштөө принциби, негизинен, магнит талаасынын жана DC моторунун иштөө принцибинин таасирине негизделген. Тышкы магниттик талаа магниттик которгучка жакын келип, ал которуштуруунун ичиндеги магниттик сезүү элементинин (мисалы, камыш) элементин (мисалы, камыш) биригет, байланыштарды жабууга же бузууга алып келет, ошентип, схеманын ачылышына жана жабылышын көзөмөлдөйт. Сириялуу жабык, учурдагы мотор аркылуу агып, айланып баштоо үчүн. Ал эми DC Motors, тескерисинче, электромагниттик күч менен магнит талаасында кыймылдаган принцип боюнча иш алып барышат.

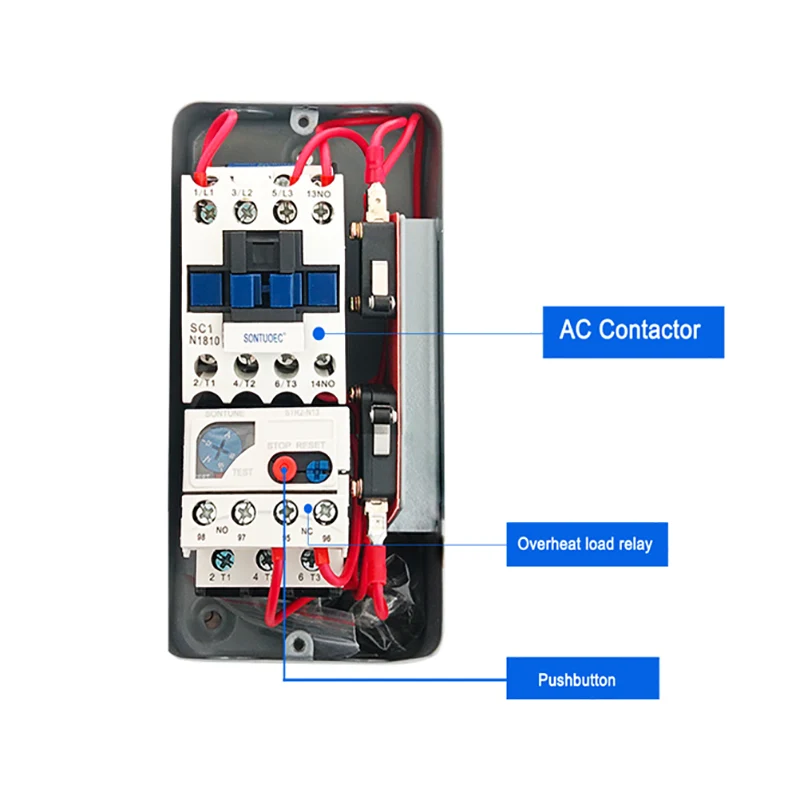

Негизги компоненттер

Магниттик которуштуруу: адатта, магниттик сезүү элементинен жана триггердин түзмөгүнөн жана триггердин түзмөгүнөн турат, бул тышкы магниттик талааларды аныктоо жана учууну (учуу) көзөмөлдөө үчүн колдонулат.

Электр мотору: электр энергиясын механикалык энергияга айландырган түзмөк жана айдоочу шаймандарды айлантуу аркылуу айдайт.

Контролдук схема: тышкы сигналдарды алуу жана сигналдар боюнча магниттик которуштуруу жана мотордун иштөө абалын контролдоо үчүн колдонулат.

Magnetic Starter(DOL)
