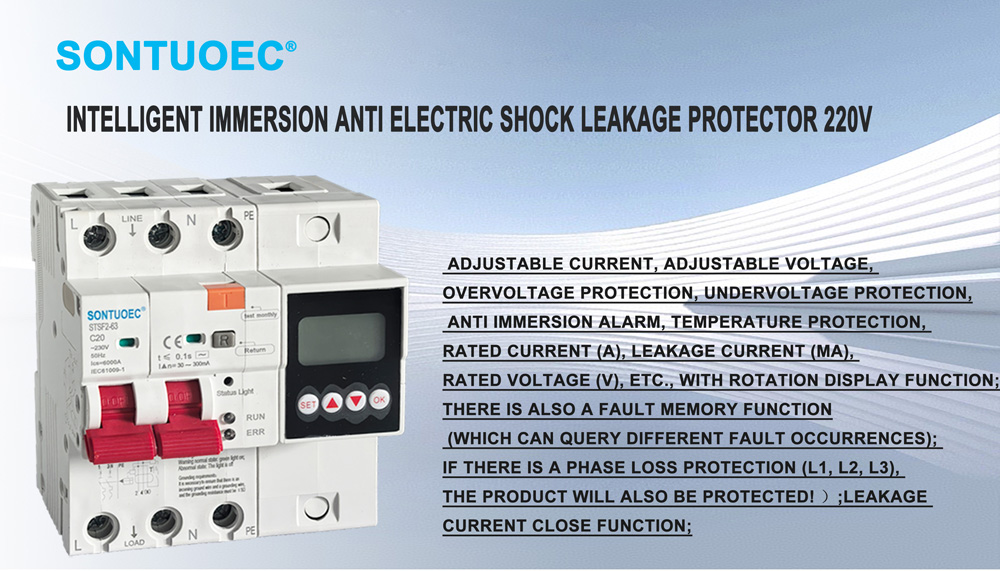

Акылдуу чөмүлүүчү электр шокунан агып кетүүдөн коргоочу 220V аба өчүргүч

STSF2-63/100 100A 2p 4p Көп функционалдуу RCBO AC 50/60Гц үчүн ылайыктуу, чыңалуусу 230V-400V жана номиналдуу ток 100А болгон чынжырда, адам токко урунганда же электр тармагы агып кеткенде. Агышуу, ашыкча чыңалуу жана төмөн чыңалуу белгиленген маанилерге жеткенде, калдык токтун өчүргүчтөрү өтө кыска убакыттын ичинде тез иштей алат, электр менен жабдууну тез өчүрөт. Калган токтун өчүргүчүнүн мониторинг температурасы белгиленген мааниге жеткенде, мониторингдин жер зымы туташкан эмес. Туташканда, продукт персоналдын жана электр жабдууларынын коопсуздугун коргоо үчүн сигнал үн чыгарат жана Электр тармагындагы ашыкча чыңалуудан улам жабдуулардын бузулушуна жол бербөө. Ашыкча жүктөө, кыска туташуу, агып кетүү, ашыкча чыңалуу Төмөнкү чыңалуудан жана ашыкча температурадан коргоо функцияларын кадимки шарттарда электр шаймандарын үзгүлтүксүз күйгүзүү жана өчүрүү үчүн колдонсо болот. Жарыктандыруу схемалары, өзгөчө өнөр жай жана соода жарык бөлүштүрүү системалары үчүн ылайыктуу. Продукт башка ушул сыяктуу буюмдарга караганда чакан көлөмгө, компакт түзүлүшкө жана экономикалык жактан жакшыраак эффективдүүлүккө ээ. Бул сулуу көрүнүшү бар, Жогорку сындыргыч кубаттуулук аны үй-бүлөлүк электр энергиясын бөлүштүрүү үчүн жакшы тандоо кылат. Бул продукт GB/T 16917.1 жана IEC 61009-1 стандарттарына туура келет жана CE сертификатын алган.

Модел:STFS2-63

Сурамжылоо жөнөтүү

Продукт Description

Спецификациялары:

Электрдик өзгөчөлүктөрү	Стандарт	бирдиги	IEC/EN 61009-1
	Mode		Электрондук түрү
	Түрү (сезилген жердин агып кетишинин толкун формасы)		AC
	Термо-магниттик чыгаруу мүнөздүү		B,C,D
	Номиналдуу ток лн	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Жөнгө салынуучу
	поляктар	P	1P+N, 3P+N
	Номиналдуу чыңалуу Ue	V	AC 230, 400 (Жөнгө салынуучу)
	Бааланган сезгичтик I△n	A	30-300mA(30,100,300mA) жөнгө салынуучу
	Номиналдуу калдык жасоо жана сындыруу жөндөмдүүлүгү л△m	A	500
	Номиналдуу кыска туташуу кубаттуулугу Icn	A	6000
	I астында тыныгуу убактысы△n	S	≤0,1
	Номиналдуу жыштык	Hz	50/60
	Номиналдуу импульске туруштук берүүчү чыңалуу (1,2/50)Uimp	V	4000
	1мин үчүн жыштык боюнча диэлектрдик сыноо чыңалуу	кВ	2
	Изоляциялык чыңалуу Ui	V	250
	Булгануу даражасы		2
Башкаr	Ашыкча/төмөн чыңалуудан коргоо;	жана	Температураны коргоо ; Fire-alwarm жана башкалар
Механикалык өзгөчөлүктөрү	Электрдик жашоо		4000
	Механикалык жашоо		10000
	Ката учурдагы көрсөткүч		ООБА
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы	ºC	-5~+40(Атайын колдонмону караңыз
	(күнүмдүк орточо ≤35ºC менен)	ºC	температуранын компенсациясын оңдоо)
	Сактоо температурасы	ºC	-25~+70
Орнотуу	Терминал байланыш түрү		Кабель/Пин-тип шинасы/U-тип шинасы

	Терминал өлчөмү кабель үчүн үстүнкү/төмөнкү	мм2	25
	Терминал өлчөмү кабель үчүн үстүнкү/төмөнкү	AWG	18-5
	Шина үчүн терминалдын өлчөмү үстүнкү/төмөнкү	мм2	25
	Шина үчүн терминалдын өлчөмү үстүнкү/төмөнкү	AWG	18-3
	Монтаждоо		DIN темир жол EN 60715 (35мм) боюнча тез клип аппараты аркылуу
	Байланыш		Жогору жактан

АЙЛАНА АБА ТЕМПЕРАТУРАСЫ:

1. Айланадагы абанын температурасы -5 1С төмөн, +40 С жогору эмес, суткалык орточо мааниси +35 С ашпоого тийиш.

2. Бийиктиги: Орнотуу сайтынын бийиктиги 2000м ашпоого тийиш.

3.Атмосфералык шарттар

Аба таза, максималдуу +40 'C температурада абанын салыштырмалуу нымдуулугу 50% дан жогору эмес. Салыштырмалуу нымдуулуктун жогору болушуна төмөнкү температурада, мисалы, +20 С,

Салыштырмалуу нымдуулук 90% ашпоого тийиш. Температуранын өзгөрүшүнө байланыштуу мезгил-мезгили менен орточо конденсацияга байланыштуу, тиешелүү чараларды көрүүгө көңүл буруу керек.

4. Орнотуу категориясы Орнотуу категориялары lI жана III

Учурдагы жана поляктардын саны

100A: Бул RCBO 100 амперде бааланганын көрсөтүп турат. Учурдагы рейтинг автоматтык өчүргүч ашыкча ысып же зыян келтирбестен үзгүлтүксүз көтөрө алган токтун максималдуу мааниси.

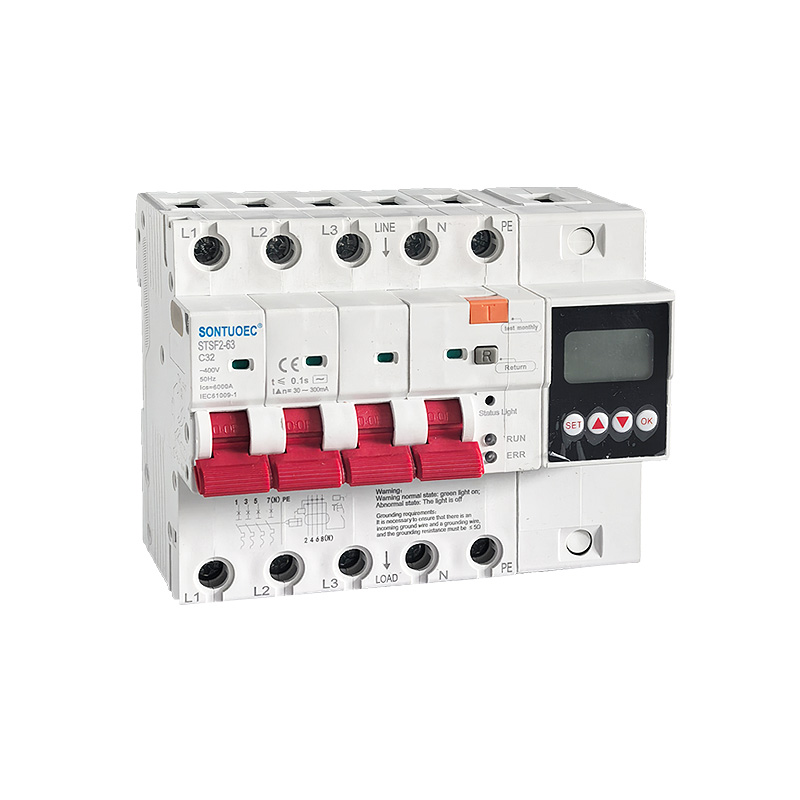

2p, 4p: Бул жерде "p" уюлдардын санын билдирет, б.а., автоматтык өчүргүч туташтырылышы мүмкүн болгон райондук фазалардын саны. 2p автоматтык өчүргүчтү эки чынжырлуу фазага (көбүнчө Fire жана Zero) туташтырууга болорун билдирет, ал эми 4p аны төрт схема фазасына туташтырууга болот (көбүнчө үч фазалуу Fire жана Zero).

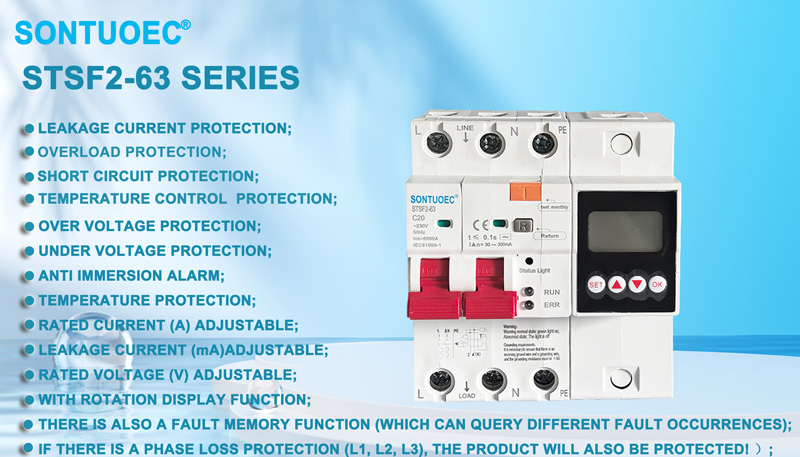

Көп функционалдуу

Көп функционалдуу бул 100A 2p 4p Multifunctional RCBO ар кандай коргоо функциялары менен жабдылганын көрсөтөт. Негизги ашыкча жүктөөдөн жана кыска туташуудан коргоодон тышкары, ал агып кетүүдөн коргоону, төмөн чыңалуудан коргоону, ашыкча чыңалуудан коргоону ж.б. температураны коргоо，Суунун кирүү сигнализациясы，Жөнгө салынуучу ток жана чыңалуу。Бул коргоолор RCBOга схемалар жана жабдуулар үчүн кеңири коргоону камсыз кылууга мүмкүндүк берет.

Эскертүү!

Эскертүү нормалдуу абалы: жашыл жарык күйүп;

Анормалдуу абал: Жарык өчүк

Негиздөө талаптары:

Кире турган жер зымы жана жерге туташтыргыч зымы бар экендигин камсыз кылуу зарыл жана жерге туташтыруу каршылыгы s 5Q болушу керек!

Колдонмо сценарийи

RCBO ар кандай коргоо функцияларына ээ болгондуктан, ал көбүнчө жеке коопсуздукту талап кылган схемаларда колдонулат, мисалы, жарыктандыруу үчүн электр чынжырлары, алсыз күч жана үйлөрдө жана коомдук жайларда электр приборлору. Бул жерлер көбүнчө суу жана нымдуулук менен мүнөздөлөт, бул оңой эле агып кетүү кырсыктарына алып келиши мүмкүн. Мындан тышкары, RCBO ошондой эле адамдын коопсуздугу перифериялык жарык башкаруу схемалары, радар системалары жана геологиялык чалгындоо аспаптары сыяктуу зарыл болгон өнөр жай электр системаларында колдонулушу мүмкүн.
