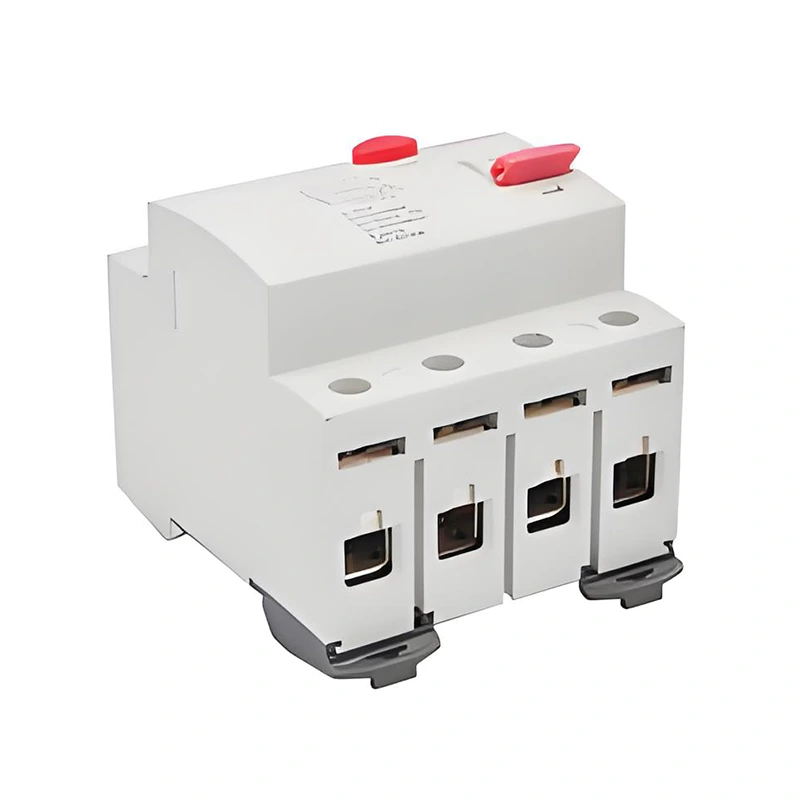

Электрондук түрү RCCB

Түзүлгөн тектүү учурларда, электрондук тибиндеги RCCB электрондук түрү электрдик типтеги кыймылдатып, электр шок кырсыктарын жана электрдик өрттүн алдын алуу үчүн тез арада иш-аракет кылат. Электрондук RCCBS электрондук компоненттерди жана микропрессорлорду жана башка технологияларды колдонушат.

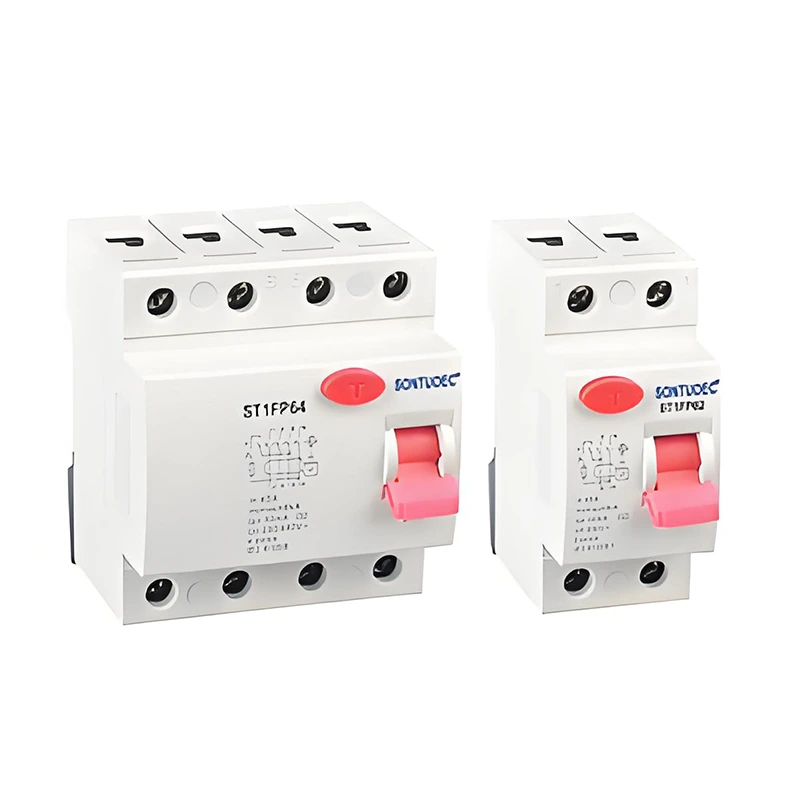

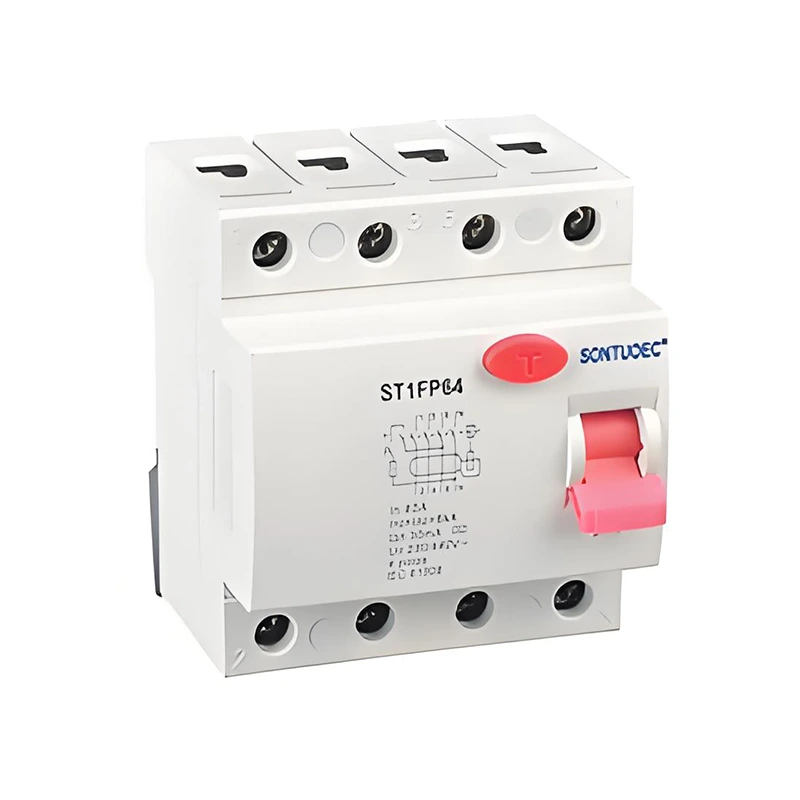

Модел:ST1PF64

Сурамжылоо жөнөтүү

Продукт Description

Сандард			IEC / EN61008.1
Электрдик	Түрү (Жердин толкундуу формасы сезүү сезими)		Электро магниттик түрү, электрондук түрү
өзгөчөлүктөр	Учурдагы шарттар	A	Жана, жана
	Полс	P	2,4
	Бизди бааланган чыңалуу	V	AC 240 / 415v; AC 230 / 400V
	Бааланган ток		16,25,32,40,63a
	Бааланган сезгичтик I △ n	A	0.01,0.03,0.1,,0.3,0.5
	Ui изоляциясы	V	500
	Калдыкты жасоо жана	A	630
	i △ m	A	630
	Кыскача схема азыркы учурдагы i △ C	A	6000
	SCPD FUSE	A	6000


	Бааланган жыштык	HZ	50/60
	Булгануу даражасы		2
Механикалык	Электр жашоо	t	4000
өзгөчөлүктөр	Механикалык жашоо	t	10000
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы	ºC	-25 ~ + 40
	(күнүмдүк орточо ≤35º)	ºC	-25 ~ + 40
	Сактоо температурасы	ºC	-25 ~ + 70
Орнотуу	Терминал туташуу түрү		Кабелдик / U-тибиндеги Busbar / PIN-түрү Busbar
	Кабель үчүн терминал өлчөмү / түбү	MM2	25
	Кабель үчүн терминал өлчөмү / түбү	AWG	3.18
	Busbar үчүн TOMPERAL көлөмү / түбү	MM2	25
	Busbar үчүн TOMPERAL көлөмү / түбү	AWG	3.18
	Эң күчтүү момент	N * m	2.5
	Эң күчтүү момент	In-lbs	22
	Орнотуу		Дин темир жолунда 60715 (35mm) тез клип түзмөк аркылуу
	Туташуу		Жогору жактан жана түбүнөн

Иштөө принциби

Электрондук типтеги электрондук типтеги иштөө принциби электромагниттик индукция жана учурдагы тең салмактуулук принциптерине негизделет. Фаза жана нөлдүк линия чеги тең салмаксыз болгондо, I.E. Калдыктар Учурдагы учурдагы бар, RCCB ичиндеги учурдагы трансформатор бул тең салмактуу болуп, тиешелүү сигналды түзүшөт. Электрондук район тарабынан иштелип чыккандан кийин, бул сигнал, райондук сындыруучу схеманын тезинен кесилиши үчүн, бошотуу механизминин аракетин козгойт.

Негизги өзгөчөлүктөр

Жогорку сезимталдык: Электрондук RCCBS, адатта, 30мден аз же андан да төмөн.

Ыкчам иш-аракет: Калдык учурдагы учурдагы мөөнөттө көрсөтүлгөндөн кийин, RCCB айкелди кыскартуу жана кырсыктардын алдын алуу үчүн токтоосуз иш-аракет кылат.

Коопсуз жана ишенимдүү: RCCB алдыңкы электрондук компоненттерди жана микропроцессор технологиясын кабыл алат жана туруктуу ишенимдүүлүктү жана туруктуулукту камсыз кылуу үчүн кабыл алат.

Орнотуу жана сактоо үчүн оңой: Электрондук RCCBS адатта, компакт түзүмүн жана жөнөкөй түзүлүшкө ээ, аларды орнотууга жана сактоого оңой болуп калат.

Колдонмо сценарийлери

Электрондук RCCBS электрдик коргоо талап кылынган учурда, анын ичинде, бирок чектелбеген ар кандай кырдаалда кеңири колдонулат:

Турак-жай жана коммерциялык имараттар: электрдик жабдууларды жана жеке коопсуздукту коргоо, электр шок кырсыктарын жана электрдик өрттүн алдын алуу үчүн колдонулат.

Өндүрүштүк өндүрүш линиялары: Моторддор сыяктуу электрдик жабдууларды кадимки эксплуатациялоодон коргоочу электрдик жабдууларды, мисалы, жабдуулардын бузулушуна жол бербөө жана өчүрүү жана ашыкча жүктөлүшкө жол бербөө үчүн колдонулат.

Коомдук объектилер: Электрдик жабдууларды коопсуз пайдаланууну камсыз кылуу үчүн колдонулган ооруканалар, мектептер, китепканалар жана башка жерлер сыяктуу эле, электр энергиясын коопсуз пайдалануу.
