Электрдик схема - кадимки же анормалдуу схеманын шарттарында учурдагы шарттарда учурдагы шарттарды көтөрүп, бузууга жөндөмдүү которулуу шайман. Анын негизги функциясы, электр энергиясынын коопсуз жана туруктуу иштешин камсыз кылуу үчүн, ашыкча жүктөөлөр, кыска схемалардын жана башка анормалдуу шарттардан келтирилген зыяндан келтирилген зыяндан алып салуу. Көздөгөн, кыска схема жана башка кемчиликтер схемада пайда болгондо, электрдик схема тез арада иштебей калышы мүмкүн, алардын кемчиликтерин кеңейтүүгө жана жабдууларды жана жеке коопсуздукту сактоого жол бербейт.

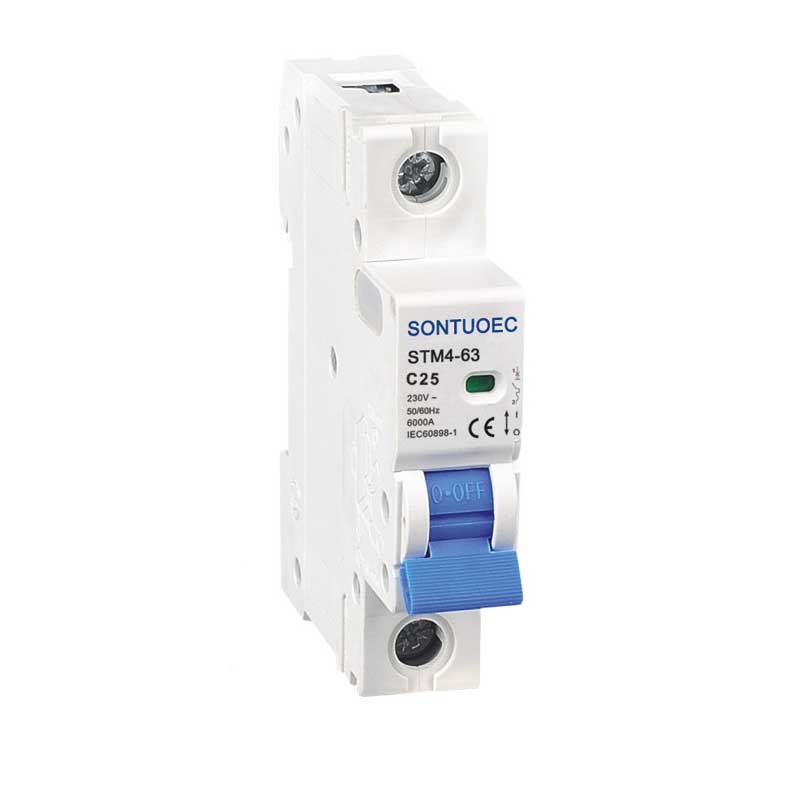

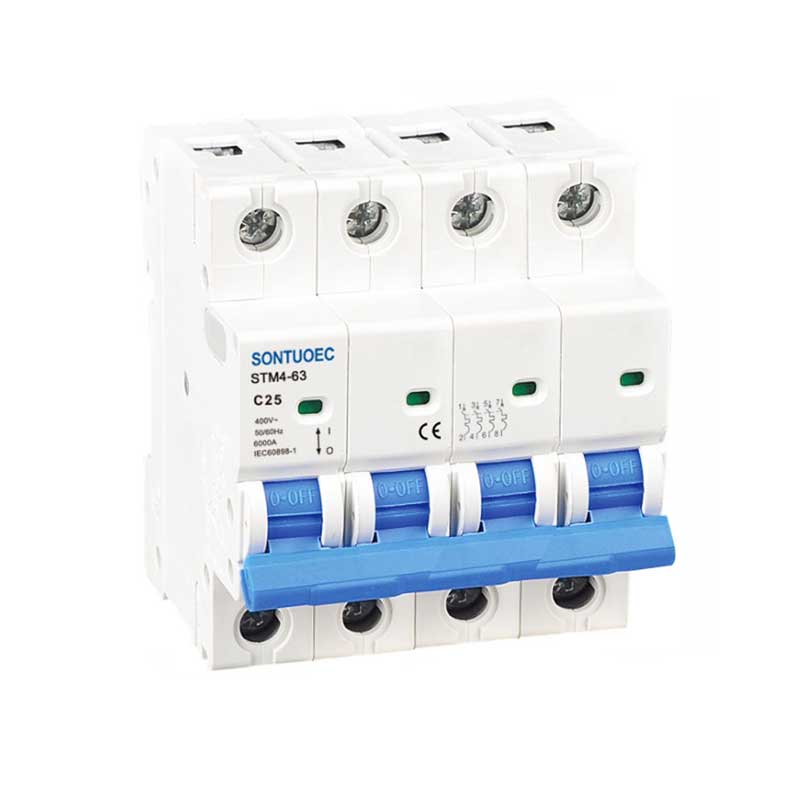

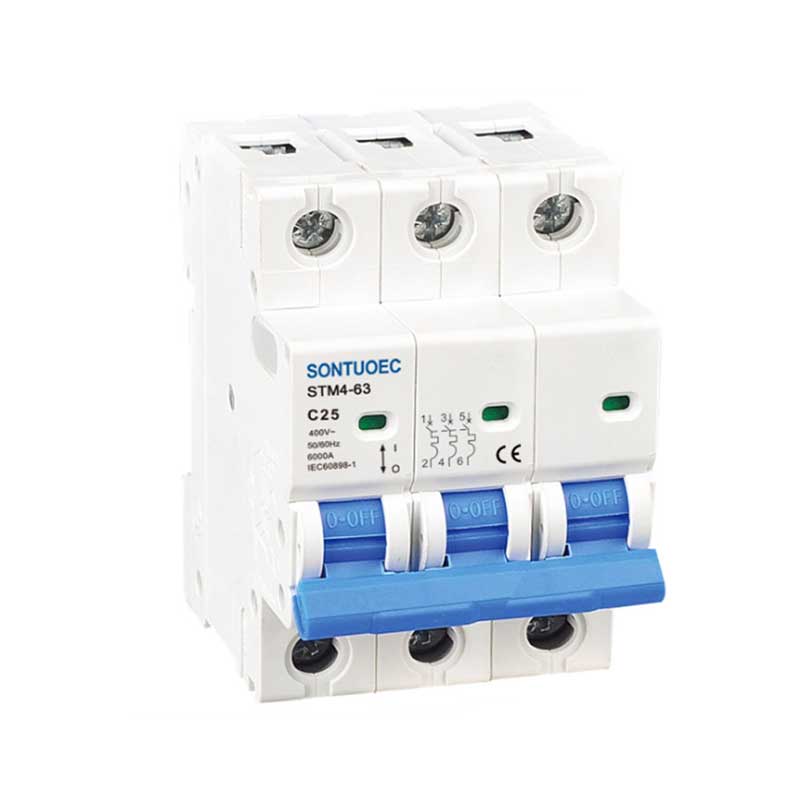

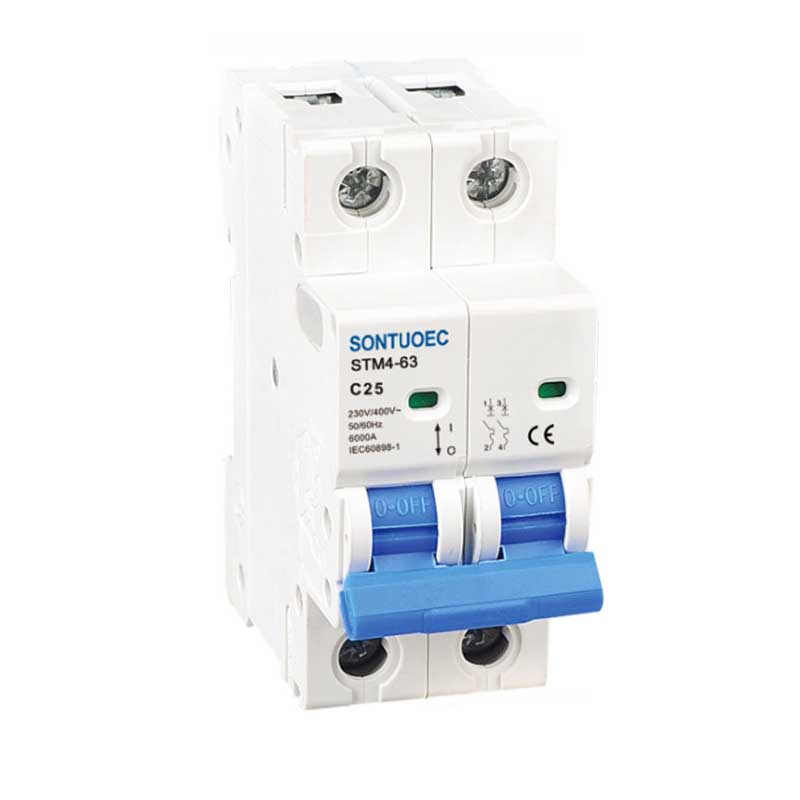

Модель |
Stm4-63 |
Стандарт | IEC60898-1 |
Уюл |
1p, 2p, 3p, 4p |
Кыска схема жөндөмдүүлүгү |
3ка, 4.5ка, 6ка |
Бааланган Учурдагы (in) |
1,2,4,610,16,20,5,32,40,50,63a |
Бааланган Voltage (БУУ) |
AC230 (240) / 400 (415) v |
Бааланган Жыштык |
50 / 60HZ |
Чөптөр ийри |
B, C, D |
Магниттик Релиздер |
Б Ийри: 3ин жана 5 ортосунда |
С ийри: 5ин жана 10ин |
|
Г ийри: 10ин жана 14ин |
|
Электро-механикалык чыдамкайлык |
бүттү 6000 цикл |
Электрдик схеманын бузуучуларынын иштөө принциби электромагниттик индукция жана механикалык берүү принциптерине негизделет. Учурдагы учурдагы бааланган нарктан ашып кеткенде, схеманын ичиндеги термикалык элемент биметалдын деформациясын басаңдатат жана электромагнет ажыратуу механизминин иш-аракеттерин жүргүзүү үчүн жетиштүү соруп алат, ошентип схеманы кыскартат. Мындан тышкары, схема бузуучусу болгон арктын өчүрүүчү шайман бар, ал азайтты бузуп, кемени эффективдүү өчүрүп, кемени жабдууларга жана кадрларга зыян келтирүүдөн сактайт.
Электрдик схема, негизинен, байланыш тутумунан, КъМДж Механизм, ишкер, чабуул, кабык жана башкалар. Байланыш тутуму схеманы туташтыруу жана ажыратуу үчүн колдонулат; КъМДжный системасы азайдыгын сындырып, түзүлгөн жааны өчүрүү үчүн колдонулат; Операциялык механизм схеманын колдонмосунун колдонмосун же автоматтык түрдө иштешин жүзөгө ашыруу үчүн колдонулат; Триппер - бул райондук чөйрөдөгү кемчиликтердин иш-аракетин схеманын катасы боюнча иш-аракетин козгогон бөлүгү. Кабык схема схеманын ички түзүмүн коргоо үчүн колдонулат жана тышкы кийлигишүүгө жол бербөө үчүн колдонулат.
