Электр калыпка салынган корпустун өчүргүч

Электр калыптанган каптоо өчүргүч - ашыкча жүктөө, кыска туташуу жана чыңалуу сыяктуу коргоо функциялары бар электр жабдууларынын бир түрү. Анын иштөө принциби - кадимки иштөө шарттарында автоматтык өчүргүч жабык абалда, ашыкча жүктөө, кыска туташуу же чыңалуу жана башка каталар болгондо, өчүргүч чынжырды жана жабдуулардын коопсуздугун коргоо үчүн автоматтык түрдө чынжырды ажыратат.

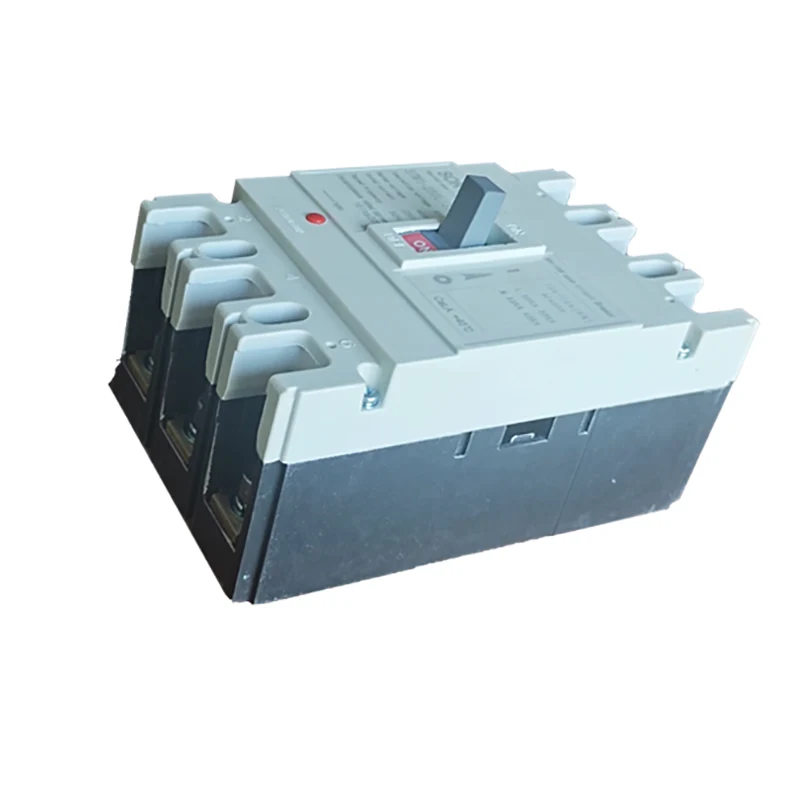

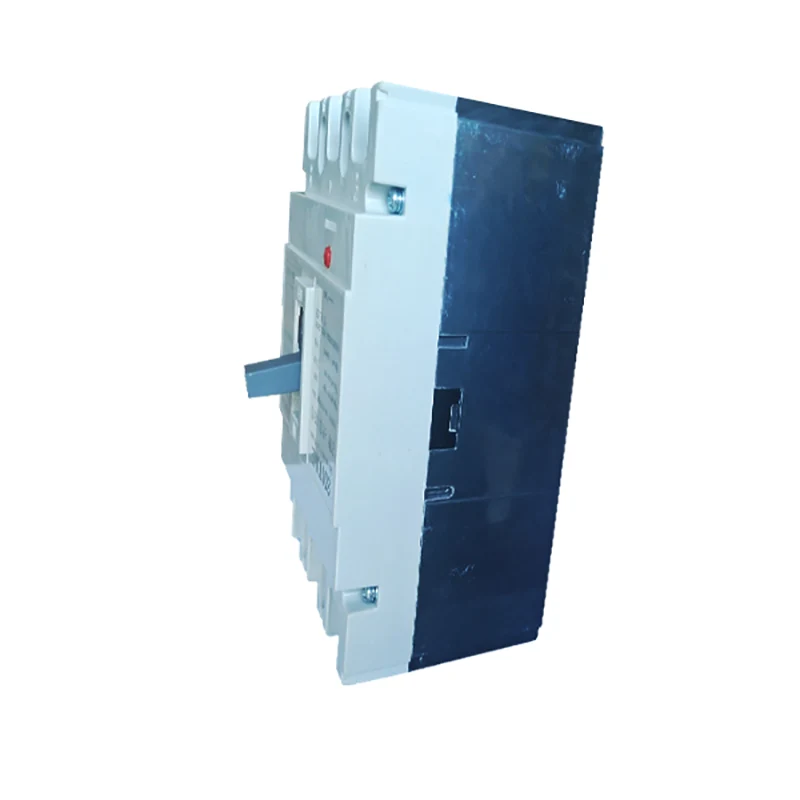

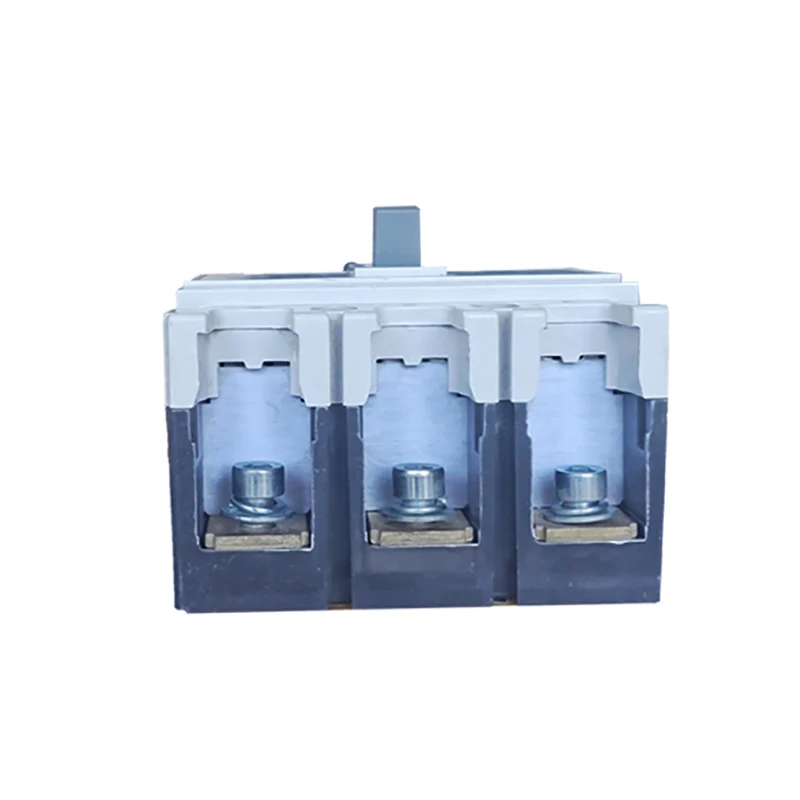

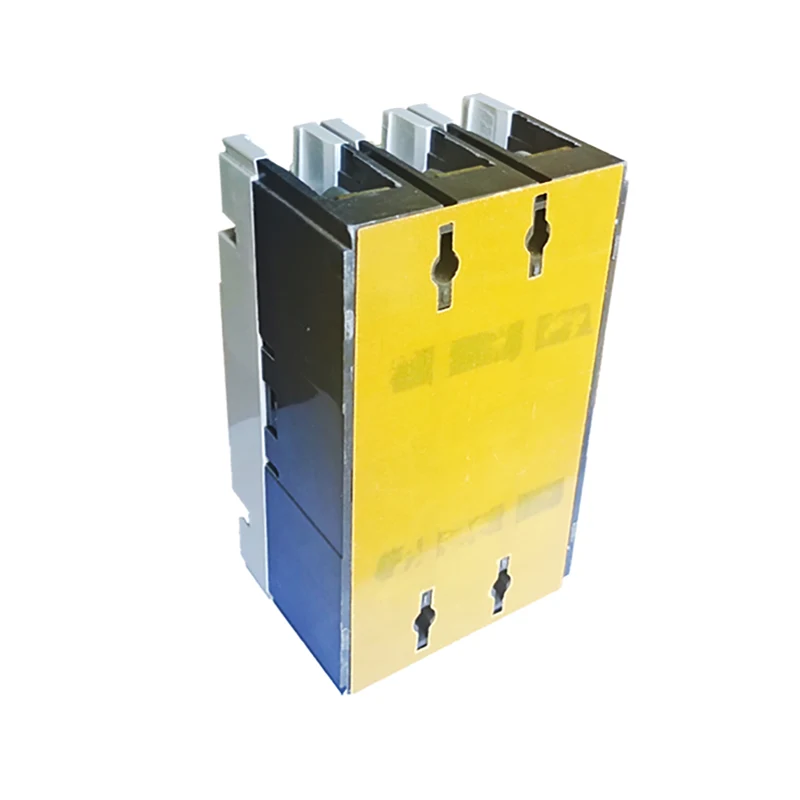

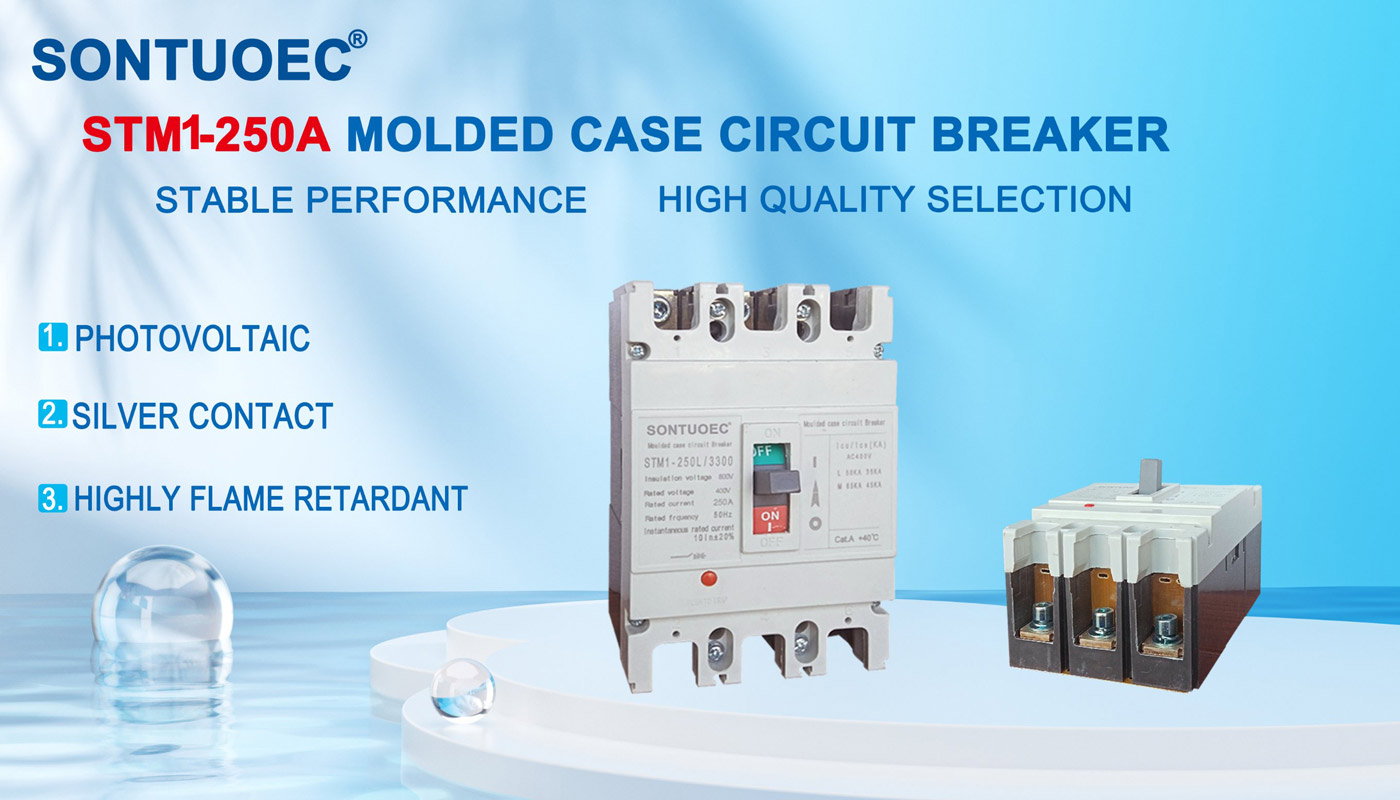

Модел:STM1-250L

Сурамжылоо жөнөтүү

Продукт Description

Модел		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Rated Cortirucus curert		125			250			400			630			800			1250
Rated Curert hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630 700 800			80 010 001 250
		63,80,100,125			180,200,225,25
Рейтингдик иштөө добушу Ue(V)DC								500,550,7			501 000
Rated чыгаруу добушу UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Сыноо добушу Бир Миут(V)		3500			3500			3500			3500			3500			3500
Үзүү сыйымдуулугу (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Мехарикалык Ал	Times	7000			7000			4000			4000			2500			2000
Электр өмүрү	Times	2000			2000			1000			1000			800			600
Үзүү убакыттары(мс)		20			20			20			20			20			20
Орнотуу жери		Каалаган жер
болатордун кубаттуулугу		ооба
Стандарт		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
Температура(C)		25℃-50℃
Коргоо деңгээли		b20
Аксессуар		OF/SD/MX
Аркылуу (мм)		250

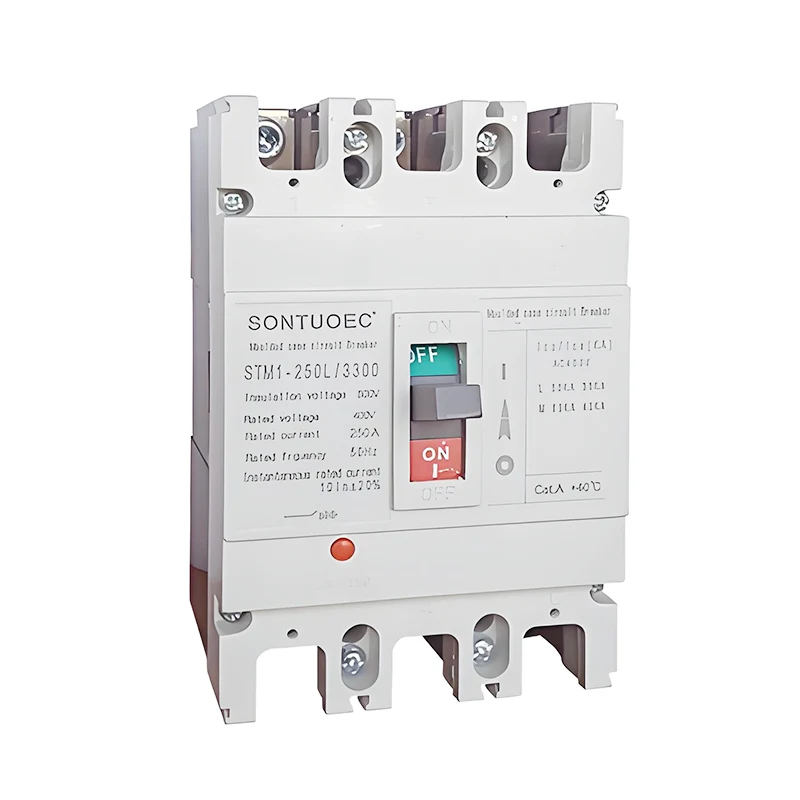

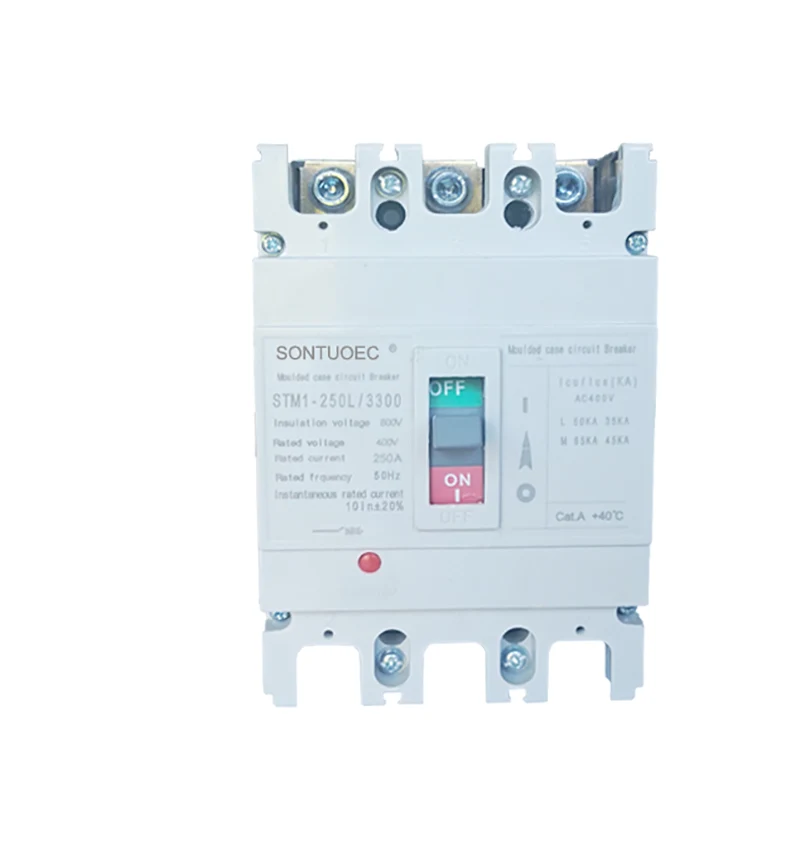

Модел ЖОК.	STM1-250L/3300
Аркты өчүрүүчү каражат	Аба
СТАНДАРТ:	IEC 60947-2
Структура	MCCB
Түр	Moulede Case Circuit Breaker
Сертификация	CE
Бекитүүлөр	CE, ISO9001
Жеткирүү убактысы	ичинде 20 күн
Спецификация	63A-630A
Origin	Wenzhou Чжэцзян
Өндүрүш кубаттуулугу	2000 даана / жума
Ылдамдык	Кадимки түрү Circuit Breaker
Орнотуу	Оңдолду
Поляктардын саны	3P 4P
Функция	Кадимки өчүргүч, Өчүргүчтүн бузулушунан коргоо, Ашыкча ток коргоо
Баасы	Фабрика Баасы
Кепилдик убактысы	12 ай
Транспорт пакети	Ички Коробка/картон
Соода белгиси	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS Code	8536200000

Структурасы жана өзгөчөлүктөрү

Структурасы: электр формасындагы автоматтык өчүргүч, адатта, контакт тутумунан, жааны өчүрүүчү тутумдан, иштөө механизминен, соккудан жана кабыктан жана башка бөлүктөрдөн турат.

Өзгөчөлүктөрү:

Ал жогорку сынуу жөндөмдүүлүгүнө жана жакшы динамикалык жылуулук туруктуулугуна ээ.

Корпусу отко чыдамдуу, доого туруктуу изоляциялоочу материалдан жасалган, коопсуздук көрсөткүчтөрү жогору.

Иштетүү механизми ийкемдүү жана ишенимдүү, бул колдонуучулар кол менен же электр менен иштөөгө ыңгайлуу.

Ажыраткыч ар кандай коргоо функцияларына ээ жана схеманын ар кандай кемчиликтерине ылайык тиешелүү иш-аракеттерди жасай алат.

Функция жана колдонуу

Функция: Электр формасындагы автоматтык өчүргүч ашыкча жүктөн коргоо, кыска туташуудан коргоо, чыңалуудан коргоо жана агып кетүүдөн коргоо сыяктуу ар кандай коргоо функцияларына ээ. Алардын ичинен ашыкча жүктөөдөн коргоо чынжырга ашыкча жүктөлгөндө автоматтык түрдө өчүргүч ысып кетүүдөн улам жабдуулар бузулуп калбашы үчүн чынжырды ажырата алат; кыска туташуудан коргоо - чынжырда кыска туташуу болгондо, өчүргүч өрттүн жана башка коопсуздук кырсыктарынын алдын алуу үчүн ката токту тез өчүрө алат; төмөн чыңалуудан коргоо, электр менен жабдуунун чыңалуусу номиналдык мааниден төмөн болгондо, өчүргүч жабдууларды бузулуудан коргоо үчүн чынжырды автоматтык түрдө ажырата алат; жана агып кетүүдөн коргоо чынжырда агып кетүү болгондо, өчүргүч жеке коопсуздукту коргоо үчүн электр энергиясын өз убагында өчүрө алат дегенди билдирет. Агып кетүүдөн коргоо автоматтык өчүргүч жеке коопсуздукту коргоо үчүн чынжырда агып кеткен учурда электр менен жабдууну өз убагында өчүрө алат дегенди билдирет.

Колдонуу: Электр калыптанган кутуча өчүргүчтөр турак жай, соода, өнөр жай жана транспорт тармактарында электр системаларында кеңири колдонулат. Турак жай тармагында үй схемаларынын жана электр жабдууларынын коопсуздугун коргоо үчүн колдонулат; соода тармагында, ал ири имараттардын жана соода жайлардын электр системаларын коргоо үчүн колдонулат; өнөр жай тармагында, ал заводдук жабдууларды жана машиналарды коопсуз иштешин көзөмөлдөө жана коргоо үчүн колдонулат; транспорт тармагында светофорлордун, темир жол сигналдарынын жана башка жабдуулардын туруктуу иштешин коргоо үчүн колдонулат.
