Dz47le-63 Сериялар бирдиктүү көрүнүшү өлчөмү райондук өчүргүч RCBO

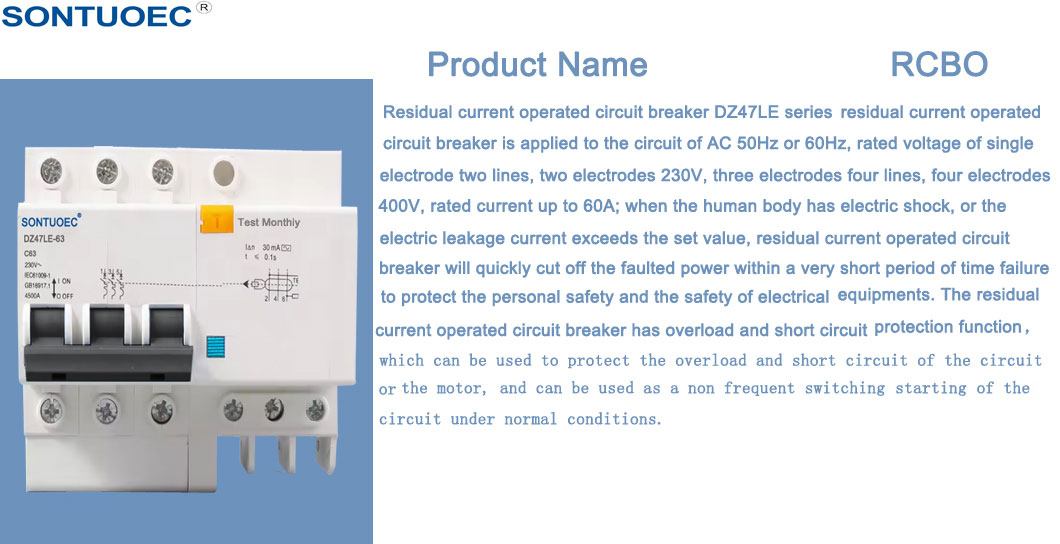

1.RCBO негизинен AC 50Гц (60Гц), номиналдык чыңалуу 230/400V, номиналдык ток 6Адан 63Ага чейинки төмөнкү чыңалуу терминалынын бөлүштүрүү системасында колдонулат. RCBO MCB+RCD функциясына барабар; Ал электр шокунан коргоо жана адамдын кыйыр контакттарынан коргоо, адамдын денеси электр же электр тармагынын агып кетүү агымы белгиленген мааниден ашканда электр жабдууларын коргоо жана ашыкча жүктөө жана кыска туташуулардан коргоо үчүн колдонулат; Ал ошондой эле турак-жай жана коммерциялык райондо кеңири колдонулган схемада жыштыксыз оператор боло алат. Бул IEC61009-1 стандартына ылайык келет. 2.MCB AC50/60Hz, номиналдуу чыңалуу 230V3, 4 уюл 400V, 63Ага чейинки номиналдык ток, ашыкча жүктөө жана кыска туташуулардан коргоо, ошондой эле кадимки жагдайда тынымсыз которуштуруу үчүн колдонулат. Ал өнөр жай, соода жана тиричилик үчүн кеңири колдонулат. Бул продукт IEC89680 стандартына туура келет. 3.RCCB IEC61008 стандарттарына ылайык келет. Бул шок коркунучу же магистралдык линиясынын жерге агып кетүүсүнө байланыштуу ката чынжырын дароо өчүрө алат. Ошентип, жердин агып кетүүсүнөн келип чыккан шок коркунучун жана өрттү болтурбоо үчүн ылайыктуу. Бул бир фазага, 240VHz же фазага чейинки схемаларда колдонулушу мүмкүн.

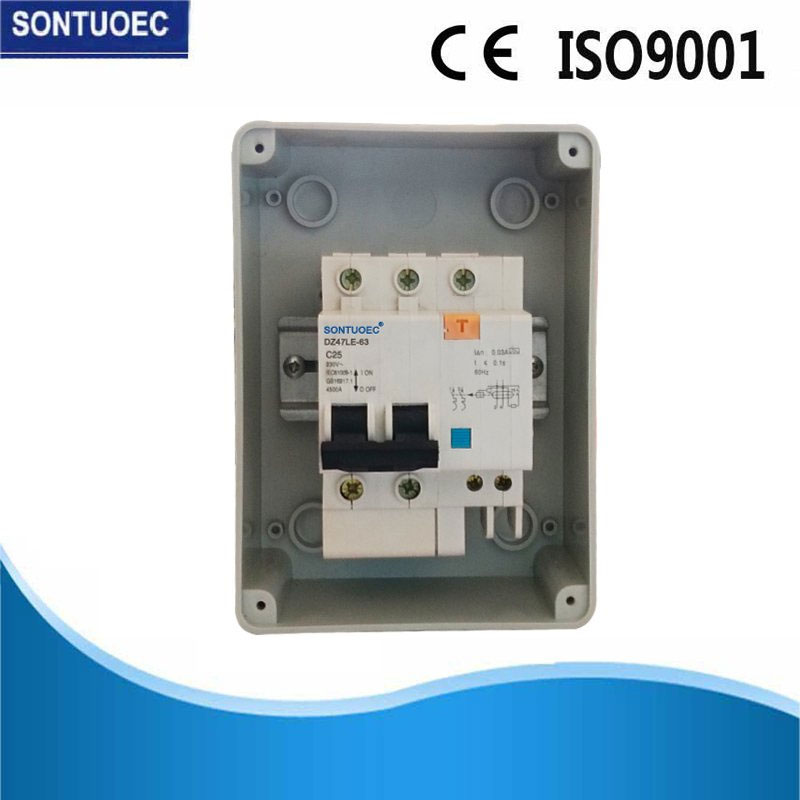

Модел:DZ47LE-63

Сурамжылоо жөнөтүү

Продукт Description

Өзгөчөлүктөрү:

RCBO

	Стандарт	бирдиги	IEC/EN 61009-1
Электрдик	Mode		Электрондук түрү
өзгөчөлүктөрү	Түрү (сезилген жердин агып кетишинин толкун формасы)		A, AC
	Термо-магниттик чыгаруу мүнөздүү		B,C,D
	Номиналдуу ток лн	A	6,10,16,20,25,32,40,63
	поляктар	P	1P+N, 3P+N
	Номиналдуу чыңалуу Ue	V	AC 230, 400
	Номиналдуу сезгичтик I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Номиналдуу калдык жасоо жана сындыруу кубаттуулугу l△m	A	500
	Номиналдуу кыска туташуу кубаттуулугу Icn	A	6000
	I△n астында тыныгуу убактысы	S	≤0,1
	Номиналдуу жыштык	Hz	50/60
	Номиналдуу импульске туруштук берүүчү чыңалуу (1,2/50)Uimp	V	4000
	1мин үчүн жыштык боюнча диэлектрдик сыноо чыңалуу	кВ	2
	Изоляциялык чыңалуу Ui	V	250
	Булгануу даражасы		2
Механикалык өзгөчөлүктөрү	Электрдик жашоо		4000
	Механикалык жашоо		10000
	Ката учурдагы көрсөткүч		ООБА
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы	ºC	-5~+40(Атайын колдонмону караңыз
	(күнүмдүк орточо ≤35ºC менен)	ºC	температуранын компенсациясын оңдоо)
	Сактоо температурасы	ºC	-25~+70
Орнотуу	Терминал байланыш түрү		Кабель/Пин-тип шинасы/U-тип шинасы
	Терминал өлчөмү кабель үчүн үстүнкү/төмөнкү	мм2	25
	Терминал өлчөмү кабель үчүн үстүнкү/төмөнкү	AWG	18-июнь
	Шина үчүн терминалдын өлчөмү үстүнкү/төмөнкү	мм2	25
	Шина үчүн терминалдын өлчөмү үстүнкү/төмөнкү	AWG	3-жылдын 18-августу

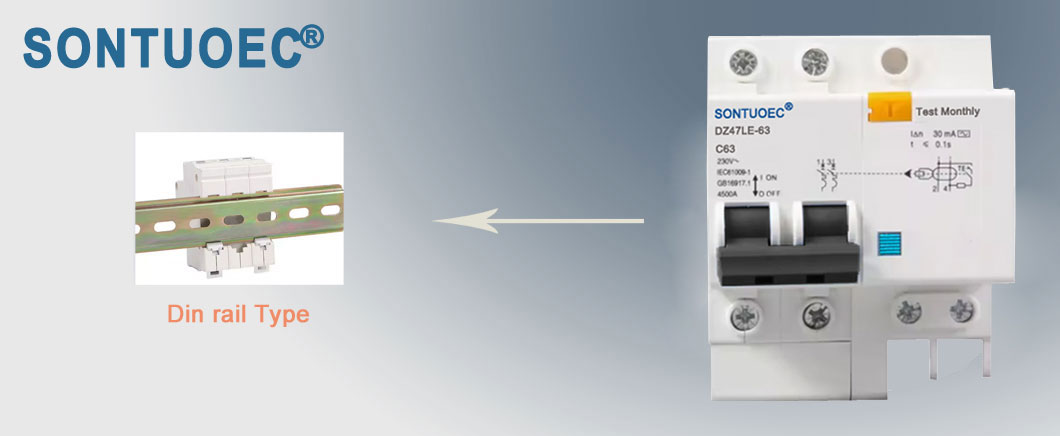

	Монтаждоо		DIN темир жол EN 60715 (35мм) боюнча тез клип аппараты аркылуу
	Байланыш		Жогору жактан

Продукцияны көрүү:

1. Жерге тийүү/ агып кетүү агымынан коргоону жана изоляция функциясын камсыз кылыңыз

2. Жогорку кыска туташуу токуна туруштук берүү сыйымдуулугу3. Терминал жана пин/айры түрүндөгү шиналык туташууга карата колдонулат

5. Жерге тийүү/агуу ток пайда болгондо жана номиналдык сезгичтиктен ашканда чынжырды автоматтык түрдө ажыратыңыз

6. Электр менен камсыздоо жана линиясынын чыңалуусунан көз карандысыз жана тышкы кийлигишүүлөрдөн, чыңалуунун термелүүсүнөн.

MCB

Модел	MCB
Стандарт	IEC60898-1
полюс	1P,2P,3P,4P
Tripping Curve	B,C,D
Кыска туташуу кубаттуулугу (Icn)	3КА, 4.5КА, 6КА, 10КА
Номиналдуу ток (In)	1,2,4,6,10,16,20,25,32,40,50,63A
Номиналдуу чыңалуу(Un)	AC230(240)/400(415)V
Магниттик чыгаруулар	B ийри: 3 жана 5 дюйм ортосунда
	B ийри: 3 жана 5 дюйм ортосунда
	C ийри: ортосунда 5 жана 10In
	C ийри: ортосунда 5 жана 10In
	D ийри: 10 жана 14In ортосунда
	D ийри: 10 жана 14In ортосунда
Электр-механикалык туруктуулук	6000 циклден ашыкC

RCCB


	Стандарт	бирдиги	IEC/EN 61008-1
Электрдик	Түрү (сезилген жердин агып кетишинин толкун формасы)		AC, A
Өзгөчөлүк	Номиналдуу ток In	A	16,25,32,40,63
	поляктар	P	2,4
	Номиналдуу чыңалуу Ue	V	230/400
	Бааланган сезгичтик I н	A	0.01,0.03,0.1,0.3
	Изоляциялык чыңалуу Ui	V	500
	Рейтингдик калдык жасоо жана	A	630
	сынуу жөндөмдүүлүгү I м
	Кыска туташуу ток I в	A	4500/6000
	SCPD сактагыч	A	6000
	I астында тыныгуу убактысы н	s	<0.1
	Номиналдуу жыштык	Hz	50/60
	Булгануу даражасы		2
MechanicaI	Электрдик жашоо	t	4000
өзгөчөлүктөрү	MechanicaIife	t	20000
	Ката учурдагы көрсөткүч		Ооба
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы	C	-25 градустан 40 градуска чейин
	(күнүмдүк орточо 35 менен)
	Сактоо температурасы	C	-25 градустан 70 градуска чейин

Көп берилүүчү суроолор

Q 1. төлөө мөөнөтү кандай? A. Биз TT, 30% депозитти жана BL көчүрмөсүн 70% балансты кабыл алабыз

Q 2. жеткирүү убактысы кандай?

A., адатта, өндүрүш үчүн болжол менен 25 күн талап кылынат

С 3. пакеттин стандартын айтчы?

A. Адатта картондор, бирок биз сиздин талабыңызга ылайык таңгактай алабыз.

Q 4.Сиз биздин логотипти колдонууга макул болосузбу?

A.If сизде жакшы сан бар болсо, анда OEM кылууда эч кандай көйгөй жок.

Q5. Мен кээ бир үлгүлөрдү ала аламбы?

Ж: Ооба, биз заказ алдында үлгүлөрдү алуу үчүн колдоо. Эгер кандайдыр бир талаптар бар болсо, биз менен байланышуудан тартынба.

Q6. Сиз оригиналдуу фабрикасызбы?

Ж: Ооба, биз өзүбүздүн фабрикабыз бар.

Q7. Продукциянын сапатына кантип ынанууга болот?

Ж: Биз эл аралык сапат стандарттарына ылайык, биздин фабрикадан кетердин алдында ар бир буюмду текшеребиз. Биз менен байланышыңыз Окуу үчүн рахмат. Эгер кандайдыр бир продукт сиздин муктаждыгыңызга жооп берсе. Бизге электрондук кат же Wechat жана WhatsApp аркылуу жөнөтүңүз. Биз сиздин бардык маалыматыңызга эч кандай кечиктирбестен көңүл бурулаарына ишенебиз.
