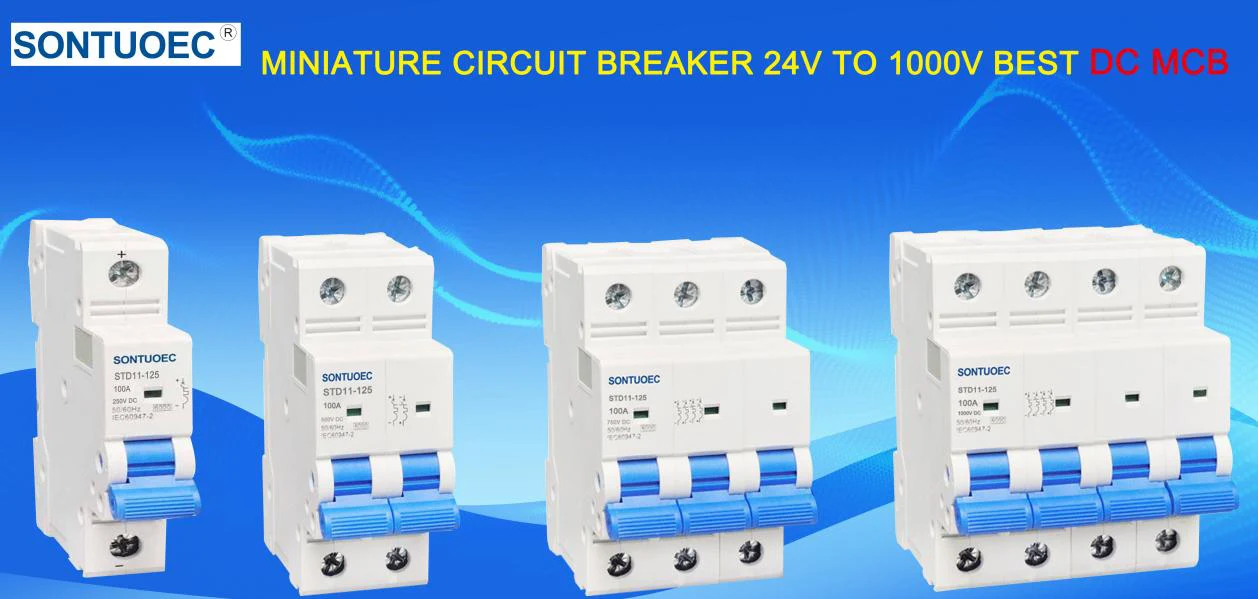

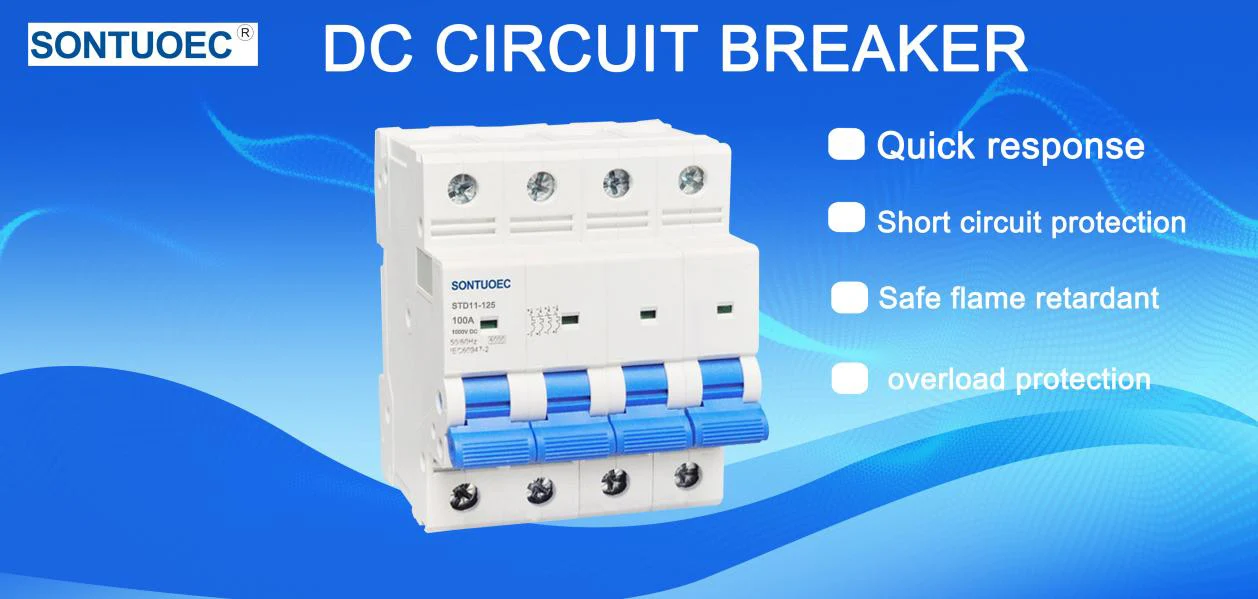

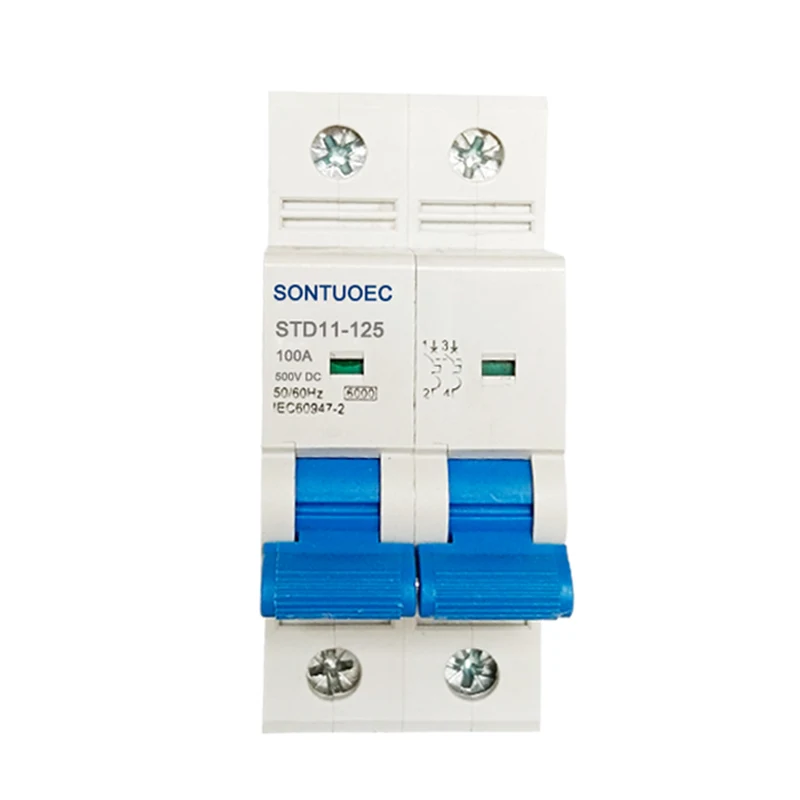

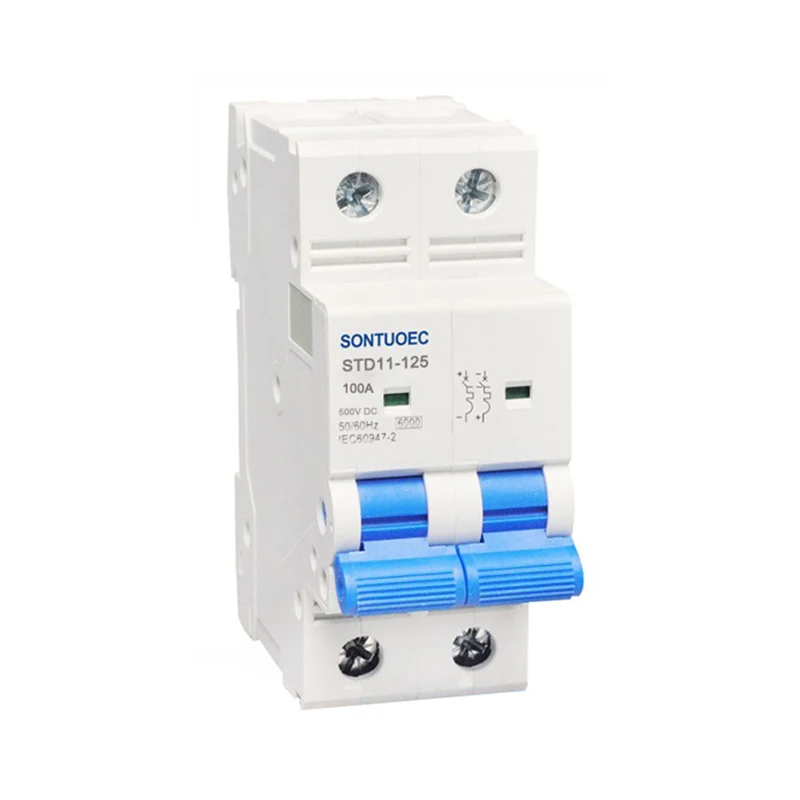

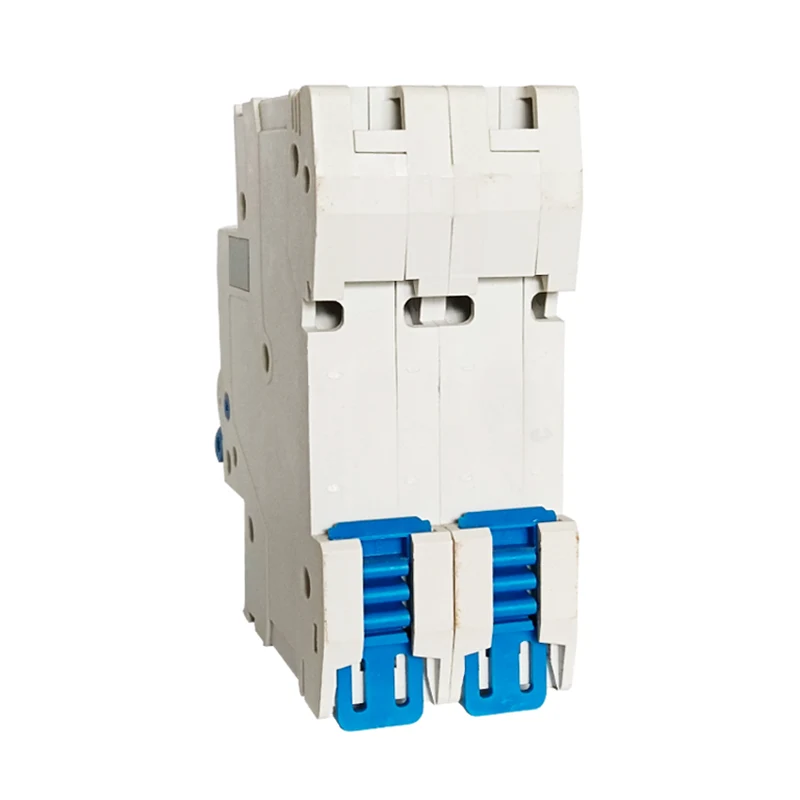

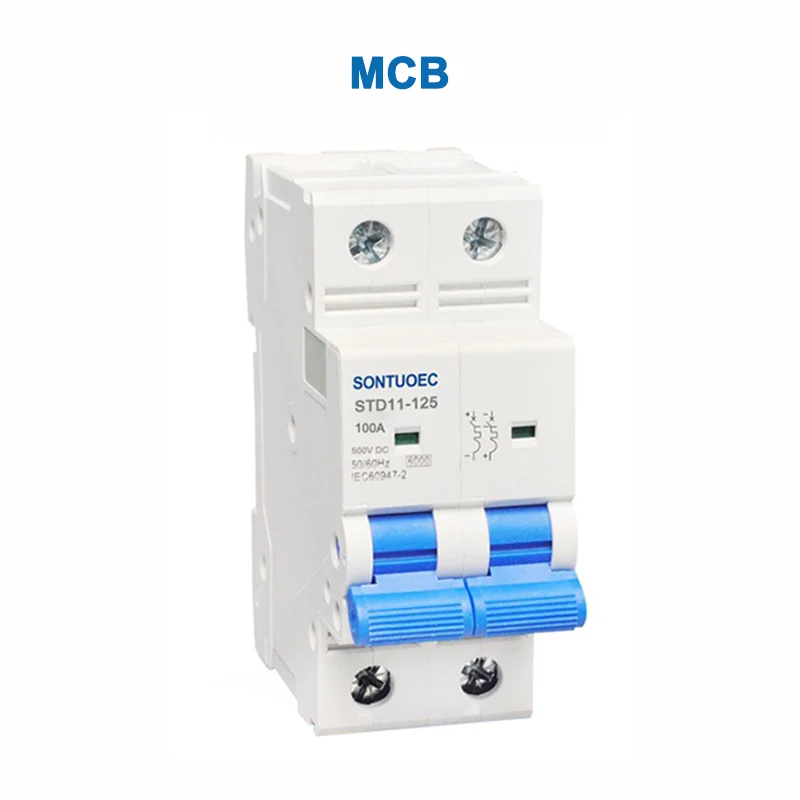

DC MCB миниатюралык схемасы DC схемасында автоматтык түрдө иштөө үчүн атайын иштелип чыккан электрдик которуштуруу. Анын негизги функциясы автоматтык шаймандарды ашыкча жүктөөлөр, кыска схемалардан жана башка катуулардын коркунучтан коргоо жана бардык кубаттуулук тутумунун коопсуздугун камсыз кылуу. Учурдагы агып кеткен DC MCBдин рейтингинен ашып кеткенде же участоктун участогунун рейтингинен ашып кетсе, анда DC MCB автоматтык түрдө схеманы ашыкча жүктөөгө, кыска схемадан же агып чыгышына жол бербестен чыгат.
Модель |
STD15 |
Стандарт |
IEC60898-1 |
Уюл |
1p, 2p, 3p, 4p |
Чөптөр ийри |
B, C, D |
Кыскача схема кубаттуулугу (icn) |
3ка, 4.5ка, 6ка |
Бааланган ток (in) |
1,2,4,6,10,16,20,5,32,40,50,6,63,80,100,125a |
Rated Voltage (UE) |
DC 24,48,120,250,500,750,1000 |
Магниттик релиздер |
В ийри: 3тен 5тин ортосунда C Ийри: 5ин жана 10дин ортосунда Г ийри: 10ин жана 14ин |
Электро-механикалык туруктуулук |
6000ден ашык цикл |
Иштөө принциби
DC MCB миниатюраяциясынын иштөө принциби электр тогунун жылуулук жана электромагниттик таасирлерине негизделген. DC MCB аркылуу үзгүлтүксүз ашкере агып келгенде, анын ички биметалы механикалык бөлүнүүнү чыгарып, схеманы өчүрүп салган ийилгендигинен улам, ички биметал жылытылат, алсырайт. Мындан тышкары, кыска схема болгон учурда, учурдагы күтүлбөгөн жерден жогорулоодо DC MCB чабуулчусу же соленоид менен байланышкан поршеньди электромеханикалык түрдө бөлүп-жарууга алып келет, бул схеманын механизмин кыскартат.
Атайын КъМДуулук жана учурдагы чектөө тутуму: МКБ DC бөлүштүрүү тутумунун бузулушун тез арада бузуп, күнөөлүү тамактанууну тез арада бузуп, күнөөлүү күнүнө тез арада сындырып, учурдагы чектөө тутумун кабыл алат.
Жогорку сезимталдык жана тез жооп: MCB Кичинекей агымдарды байкап, бир аз убакыттын ичинде бир аз убакыттан кийин, бир аз убакыттын ичинде схеманы кесип алат.
Көзделбесе: кадимки командалардан айырмаланып, DC MCB сапардан кийин кол менен же автоматтык түрдө көтөрүлүшү мүмкүн, ал алмаштыруунун зарылдыгын жок кылса болот.
Бир нече учурдагы учурдагы рейтингдер: DC MCBS ар кандай учурдагы рейтингдеги мүнөздөмөлөргө ээ.
Полярдык эмес жана поляризацияланган эмес: рыноктогу DC MCBS негизинен полярлуу жана полярлуулук эмес деп эсептелет. Поляризацияланган DC MCBS Туташуу багытына өзгөчө көңүл буруу багытына өзгөчө көңүл буруу үчүн өзгөчө көңүл бурушу керек, ал эми полярдалбаган DC MCBS учурдагы агымга карабастан коопсуздук коргоону камсыздай алат.
DC MCBS DC кубаттуулугун коргоо талап кылынса, анда маалымат борборлору, фотоолтикалык энергия өндүрүү тутумдары, энергияны сактоо тутумдары жана заряддоо. Айрыкча, энергияны сактоочу рынокто, анда учурдагы би-багыт (заряддуу / агызуу режими), полярдалбаган DC MCBS эмес колдонуу керек.
