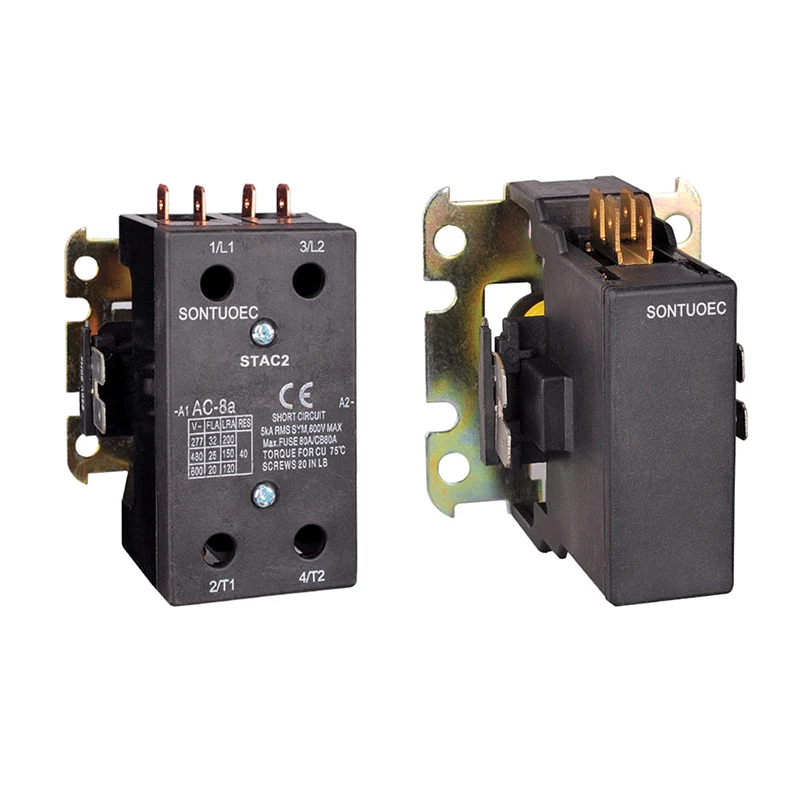

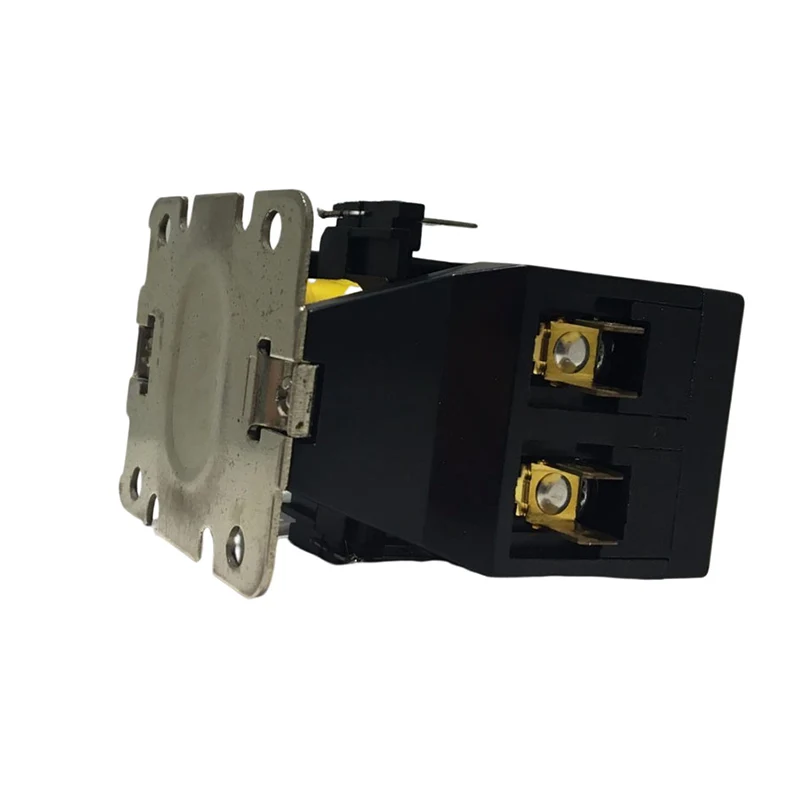

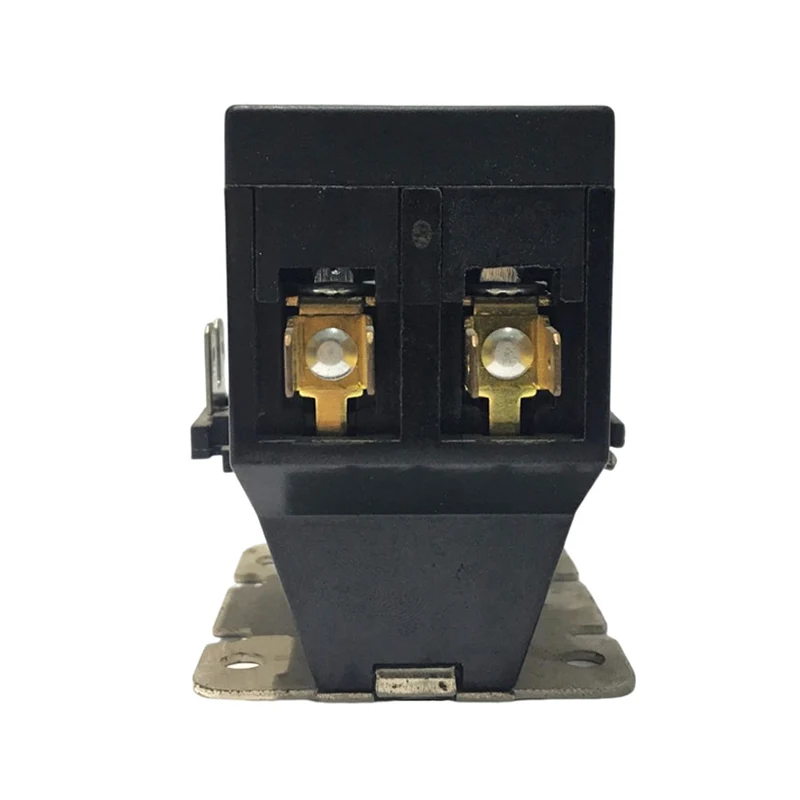

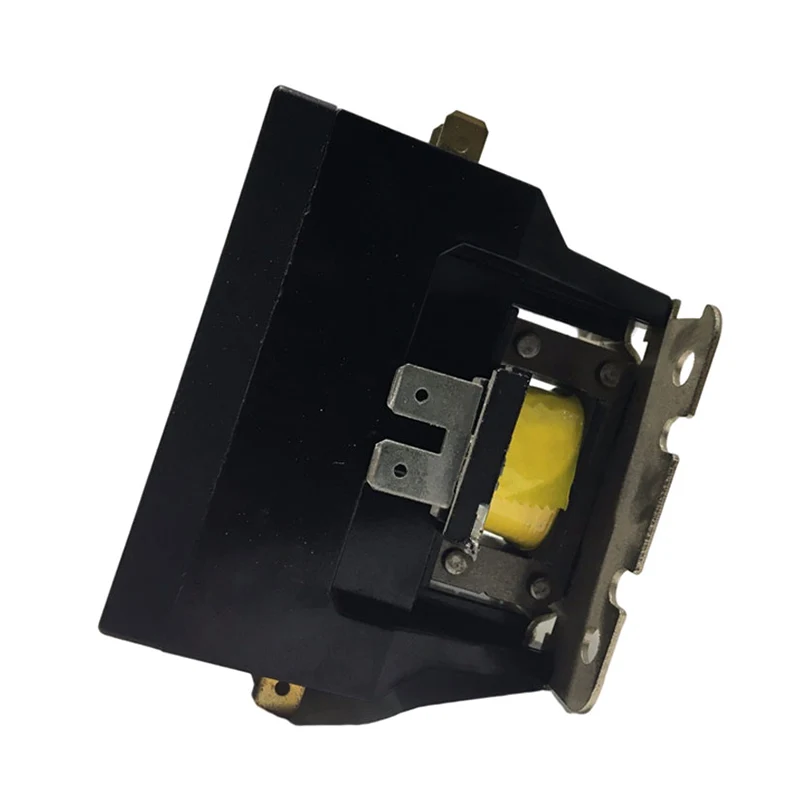

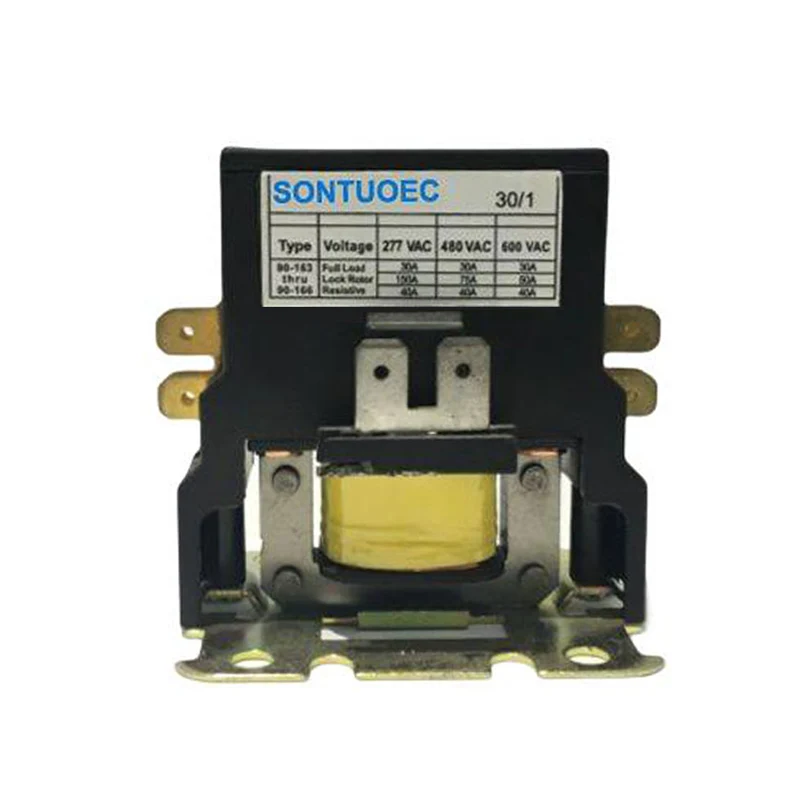

Контактор кондиционер

Контиктору конуштун конуштун контектору белгилүү бир максат - муздаткыч, кондиционерлер, электр энергиясын жана электр жоош четтери боюнча колдонууга арналган. Тез туташыңыз менен тез туташуу же тез туташуу менен тез туташып же курчап турган терминалдарды тез арада туташтырыңыз

Сурамжылоо жөнөтүү

Продукт Description

Модель жок	Толук жүк	Туруктуу ампер (a)	Pole №	Coil Voltage ( V)	Сызык чыңалуу (V)	Max HP		-
Модель жок	Amps (A)	Туруктуу ампер (a)	Pole №	50 / 60HZ	Сызык чыңалуу (V)	Чыңалуу (V)	Бойдок Фаза	Үч Фаза
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Изоляциялоо материал	Байланыш блогу жана ташуучу жогорку сапаттагы Электр-класстагы термос
Температура диапазону	-40 ° F чейин 150 ° F; -5- + 40
Механикалык жашоо (жүктөө жок)	Уль жана ари мүнөздөмөлөрүнө дал келет
Электр энергиясы	Ул жана АРИнин өзгөчөлүктөрүнө дал келет Стандарт
Салмагы (болжолдуу)	9.25 Oz
Орточо жыштык	50 / 60HZ
COOL изоляциясы	B классы (130ºC)
Токтотуу	Басым туташтыргычы жана кош 1/4 Q.c
Иштетүү	Номиналдык катмардын 85%; 110% максималдуу коопсуз иштетүү
Duty Cycle	Үзгүлтүксүз

Түзүмү жана өзгөчөлүктөрү

Түзүмү:

Электромагниттик система: Магнит тутумунун ачылышына жана жабылышын айдоо үчүн магниттик-агымдарды түзүү үчүн колдонулган компоненттерди камтыйт.

Байланыш тутуму: Негизги байланышты жана көмөкчү байланышты камтыйт. Негизги байланыш аба кондициялоо тутумунун бааланган шарттарын көтөрүү үчүн колдонулат, ал эми көмөкчү байланыш контролдук сигналынын берүүнү жана пикирин ишке ашыруу үчүн колдонулат.

АРКны өчүрүү шайманы: Байланышты зыян келтирүү үчүн байланышты коргоо үчүн, байланышты өчүрүү үчүн түзүлгөн КъМдады өчүрүү үчүн колдонулган.

Бутнак жана жылуулук диссипациясы: ички компоненттерди тышкы чөйрөдөн коргоо үчүн колдонулат жана жылуулук диссипациялоо функциясын камсыз кылуу үчүн колдонулат.

Өзгөчөлүктөрү:

Адистештирүү: Электр кондициялоо тутумунун керектөөлөрүн канааттандыруу үчүн кондициялоо тутумдары үчүн иштелип чыккан.

Ишенимдүүлүк: Байланыш тутуму узак мөөнөттүү туруктуу иштөөнү камсыз кылуу үчүн жакшы электр өткөрүмдүүлүгүнө жана абразион каршылыгы бар сапаттуу материалдардан жасалат.

Коопсуздук: КъМДжгыл бакташын өчүрүүчү шайманы менен жабдылган, Байланыштарга жана айлана-чөйрөнүн байланышына зыян келтирүүчү зыянга жол бербөө менен жабдылган.

Шайкештик: Афициалдуу диапазон жана электрдик башкаруу тутумдарынын кеңири чөйрөсү жана электрдик башкаруу тутумдары менен шайкеш келет, орнотуу жана ишке киргизүү үчүн ыңгайлуу.

Иштөө принциби

2p контакторунун контакторунун катмарлары кубатталганда, темирдин өзөгү магниттик болуп калат жана байланыш тутумун жабуу үчүн өз маектешүү тутумун кубаттоо тутумун колдоп, өздөштүрүү тутумун өзүнө тартып турат. Темирдин өзөгүн жоголгондо, темирдин өз магниттүүлүгүн жоготот жана байланыш тутуму булактын аракети менен бөлүнүп чыгат, ошондуктан электр булагынан кондиционерлердин тутумун ажыратат. Ушундай жол менен, Контактор аба кондициялоо тутумунун алыстан башкарууну жүзөгө ашыра алат.
