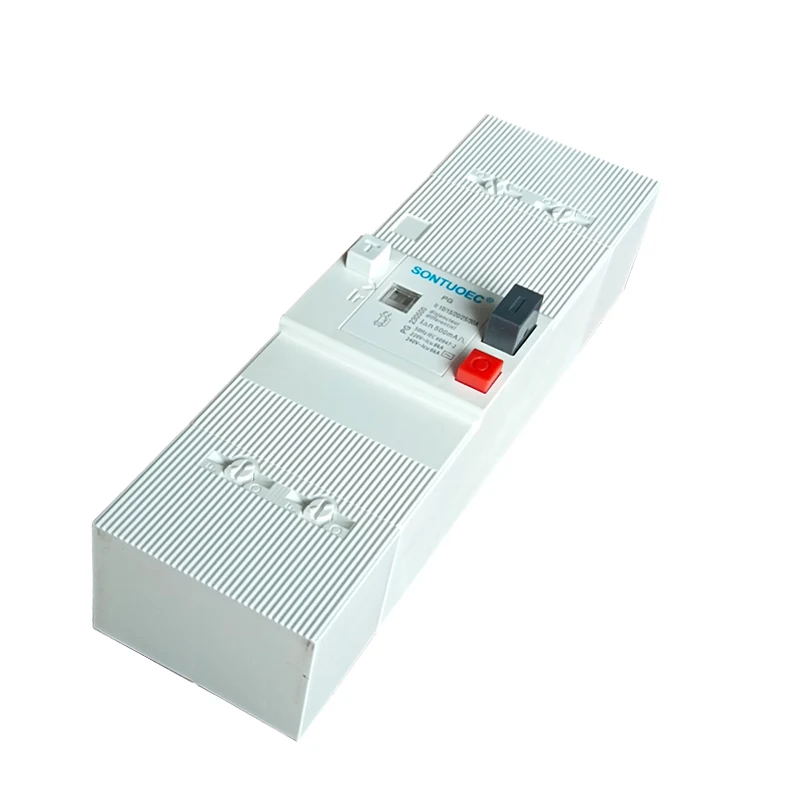

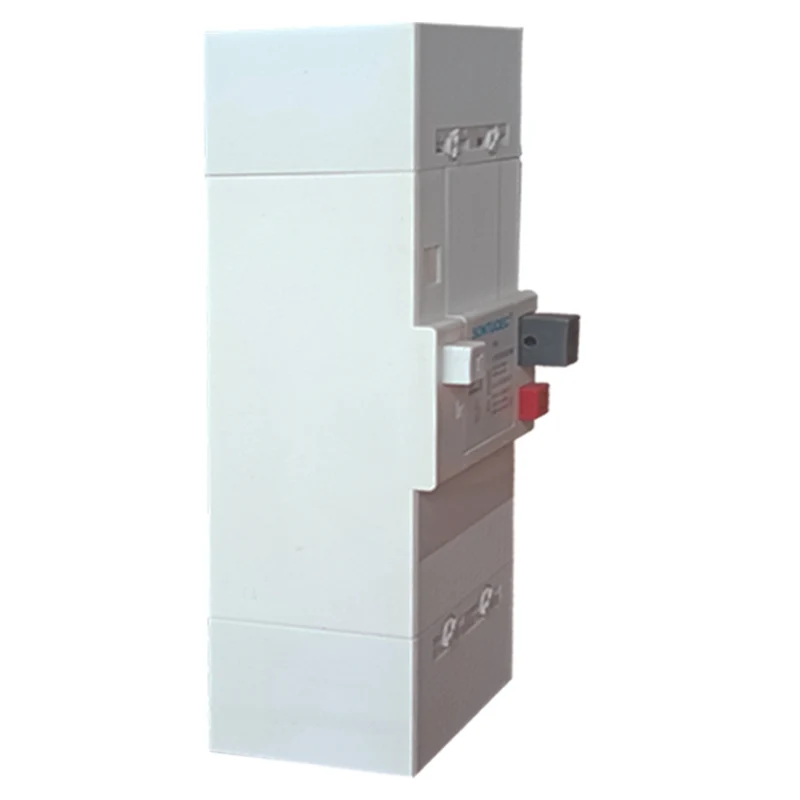

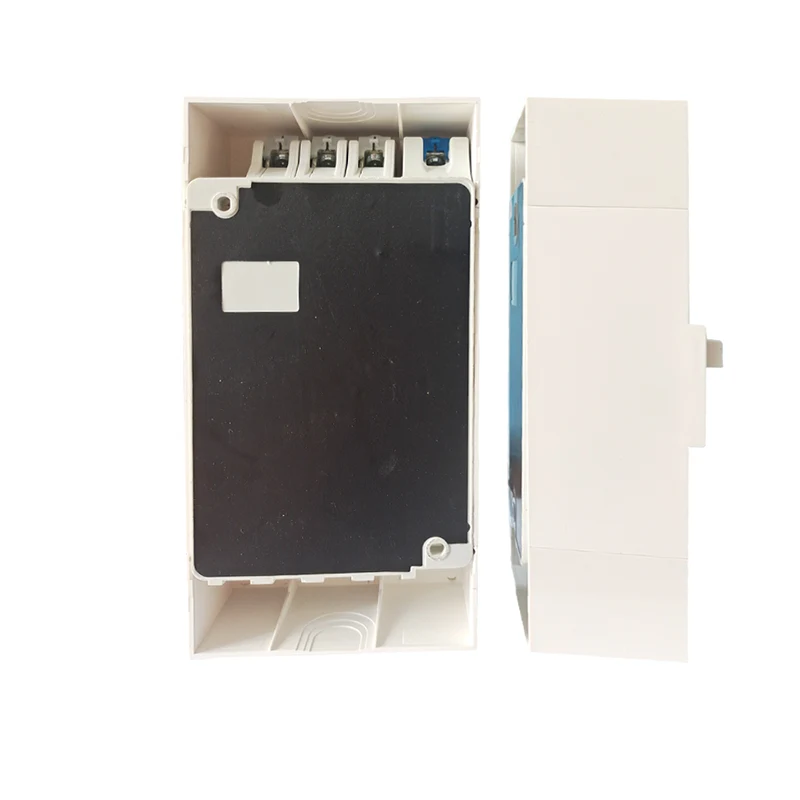

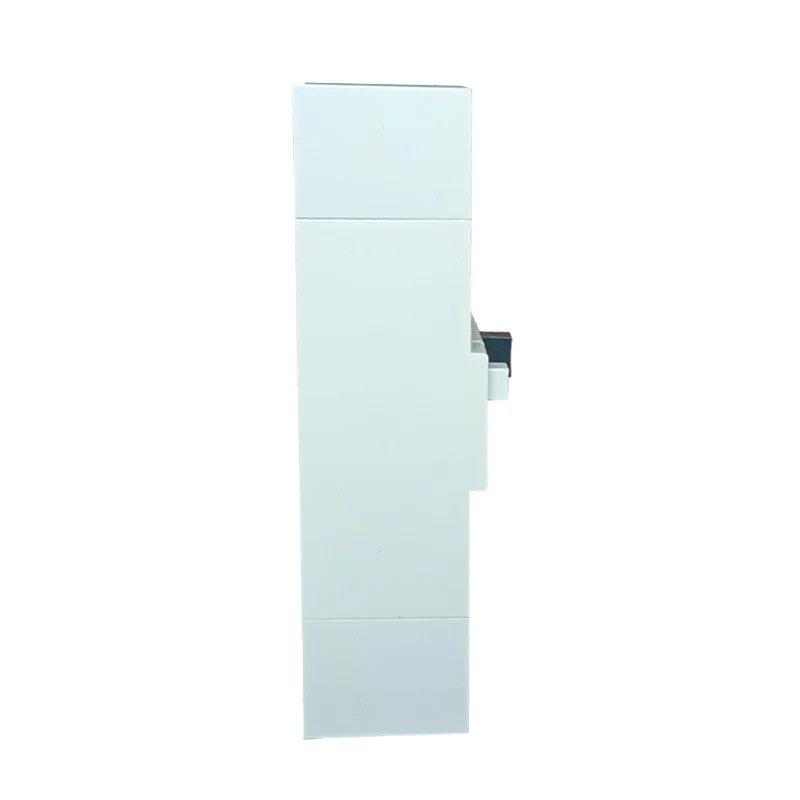

ELCB агып кетүүчү схемасы ELCB - бул райондун ичиндеги агып кетүүнү байкай турган шайман, электр энергиясын автоматтык түрдө кыскартат. Бул негизинен жеке коопсуздугун коргоо жана электр өрттүн алдын алуу үчүн колдонулат. Резокто агып кеткенде, алдын ала маанисине жетүүгө же ашып кеткенде Ошол эле учурда, ал ошондой эле ашыкча жүктөлүп, коргоо функциялары да бар.

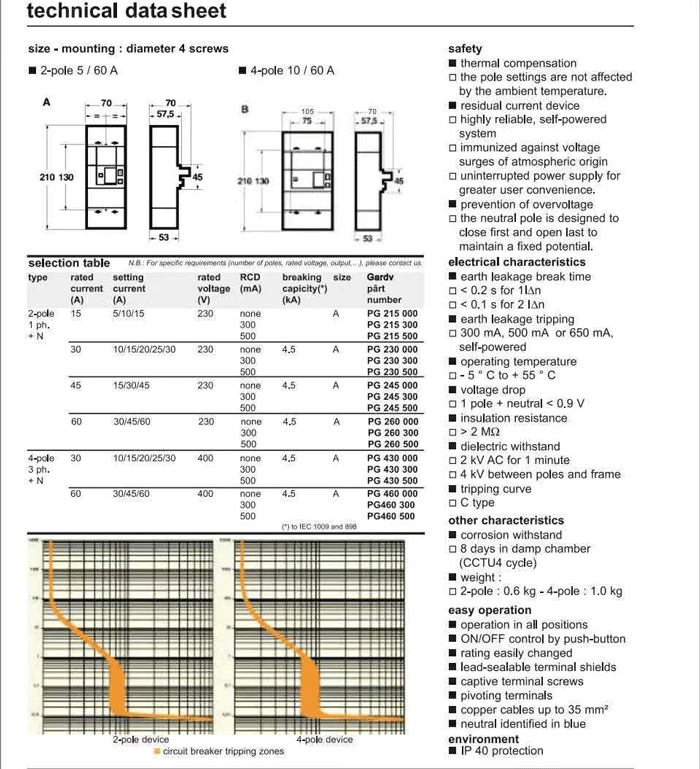

Модель |
Электро магниттик түрү, электрондук түрү |
Стандартка ылайык келүү | IEC 61009-1 IEC 60947-1 |
Учурдагы касиет |
AC |
Pole no |
2P / 4P |
Бааланган ток (a) |
5 ~ 15a, 15 ~ 30a, 30 ~ 60а, 60 ~ 90a (учурдагы жөнгө салынуучу) |
Rated Voltage (V) |
240 / 415В; 230 / 400V |
Бартлаган Калдык иштеп жаткан ток |
10ma, 30ma, 100ma, 300ma, 500ma |
Шарттуу шарттуу калдык кыска схема учурдагы |
3ка, 6ка, 8ка |
Электро-манчаникалык туруктуулук |
4000ден ашык цикл |
ELCB щетканын жөнгө салынуучу схемасынын иштешинин эксплуатациялык ELCB агымдардын балансынын принцибине негизделген. Кадимки шарттарда, отко (l) жана нөлдүк (n) нөлдүк зымдарынын зымдары бирдей. Операция болуп өтсө, анда өрт зымынын бир бөлүгү адам денеси же жерге жердин куруучу органы аркылуу агып чыгат, натыйжада өрт зымынын жана нөлдүк зымдагы учурдагы абалды тең салбалоого алып келет. ELCB агымдын агып кетишин таанып, автоматтык түрдө электр менен камсыздоону автоматтык түрдө кыскартуу үчүн бул дисбалансты аныктайт.
Жогорку коопсуздук: ELCB электр кубатын тез арада кесип салса болот, натыйжалуу электр шок кырсыктарын жана электрдик өрттөрдү натыйжалуу кесип алат.
Жогорку сезимталдык: электр тутумунун коопсуз иштешин камсыз кылуу үчүн кичинекей агып кетүүнү аныктай алат.
Жакшы ишенимдүүлүк: Ал алдыңкы электрондук технологиялар жана материалдар менен өндүрүлөт жана туруктуу туруктуулук жана узактыгы бар.
Кезектин кеңири чөйрөсү: Ар кандай электр тутумдарына, анын ичинде үй, өнөр жай жана коммерциялык жайлар ж.б.
Өтүнмө: ELCB түрү үй-бүлөлүк үйлөр, коммерциялык имараттар, өнөр жай өсүмдүктөрү, өнөр жай өсүмдүктөрү, өнөр жай өсүмдүктөрү, мисалы, электрдик коопсуздукту коргоосун талап кылган ар кандай жерлерде кеңири колдонулат.
Тандоо: Түрүн тандаганда, ELCBдин колдонулушун жана коопсуздугун камсыз кылуу үчүн электр тутумунун иш-аракетинин учурдагы жана электр тутумунун башка параметрлерин карап чыгуу керек. Ошол эле учурда, ELCBдин брендди, сапатын, баасын жана башка факторлорун карап чыгуу керек.
Сактык чаралары: ELCB түрүн орнотуу жана колдонууда сиз тиешелүү электр коопсуздукту жана стандарттарды аткарышыңыз керек. Ошол эле учурда, сиз ELCBдин иштөө абалын кадимки көрүнүшүн камсыз кылуу үчүн үзгүлтүксүз текшерип турушуңуз керек.
Техникалык тейлөө: elcb тазаланып, чаң менен нымдардан келип чыккан зыян келтирбөө үчүн үзгүлтүксүз текшерилип турушу керек. Ошол эле учурда, электр энергиясын берүү жана анын электр байланыштарынын ишенимдүүлүгүн камсыз кылуу үчүн үзгүлтүксүз калуу үчүн үзгүлтүксүз калуу үчүн үзгүлтүксүз жана зыян келтирүү үчүн үзгүлтүксүз текшерилиши керек.
