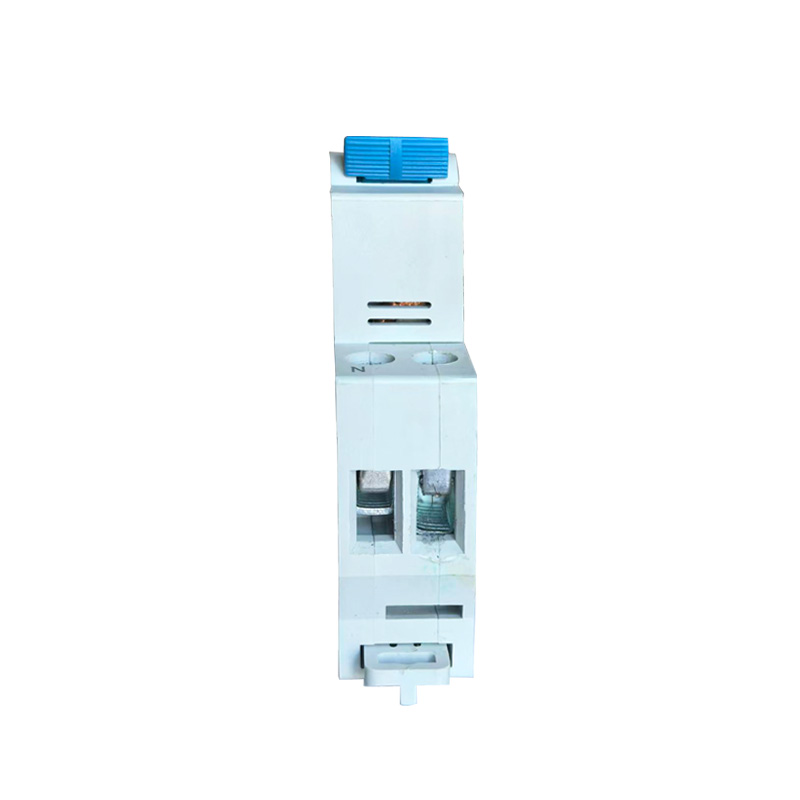

6ка калдык ток өчүргүч Ашыкча ток коргоо RCBO

SONTUOEC ар кандай чакан электр приборлорунун STRO1-40 RCBO өндүрүүгө адистешкен кытай берүүчүлөрдүн / өндүрүүчүлөрдүн бири болуп саналат, толук аты-жөнү Ашыкча ток коргоо менен калдык ток Circuit Breaker болуп саналат. Бул ашыкча жүк коргоону, кыска туташуулардан коргоону жана агып кетүүдөн коргоону бириктирген электрдик коопсуздук аспабы жана жеке коопсуздукту камсыз кылуу үчүн турак жай, соода жана өнөр жай аймактарында электр системаларында кеңири колдонулат. Анын иштөө принцибин, мүнөздөмөлөрүн, колдонуу сценарийлерин жана тандоо жана орнотуу ыкмаларын түшүнүү менен, сиз электр системаларынын коопсуз иштешин камсыз кылуу үчүн STRO7-40 RCBOну жакшыраак колдоно аласыз жана сактай аласыз.

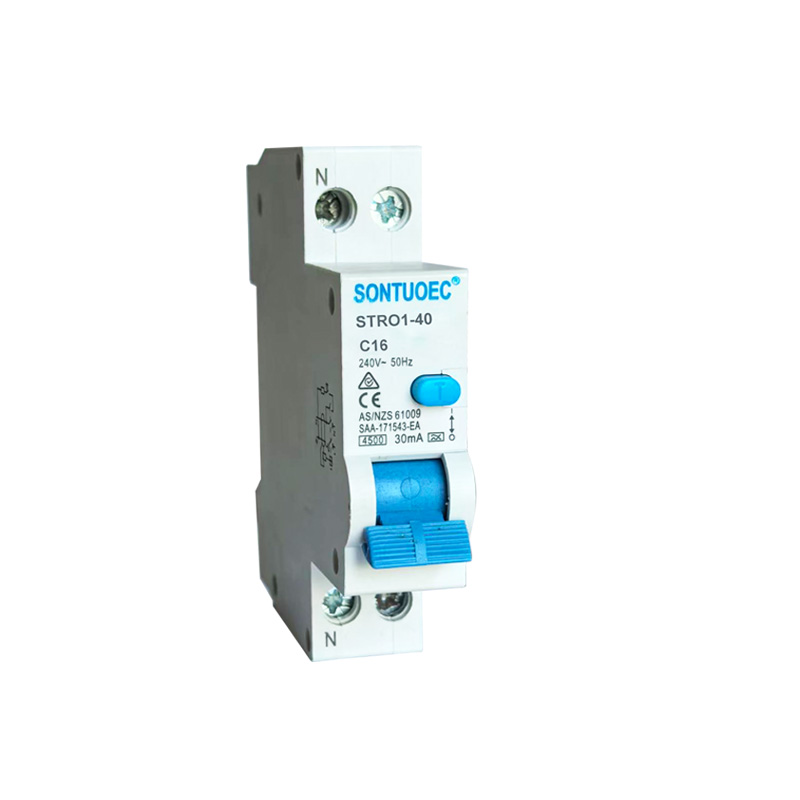

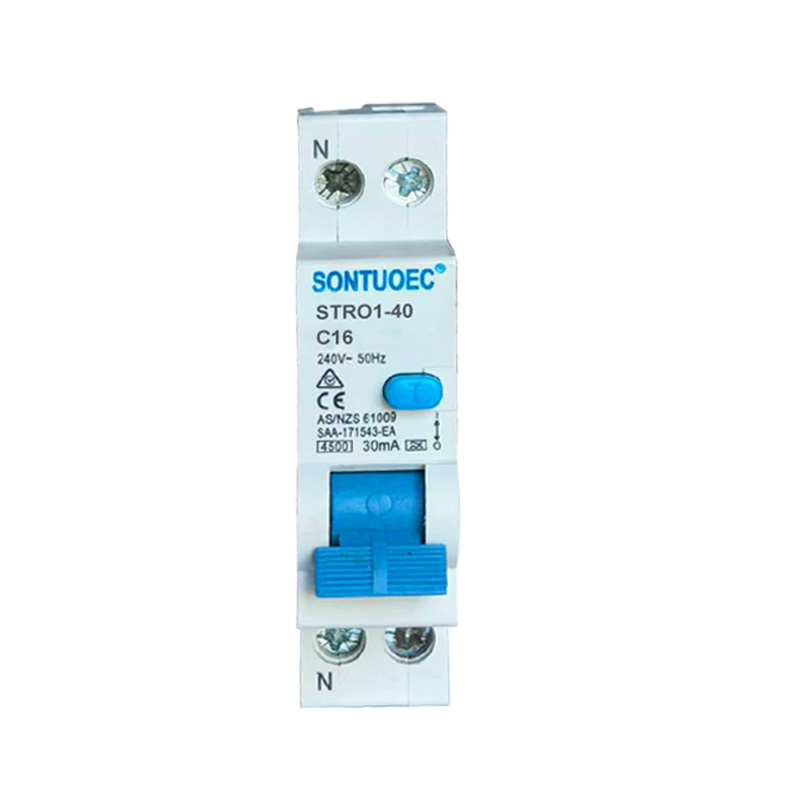

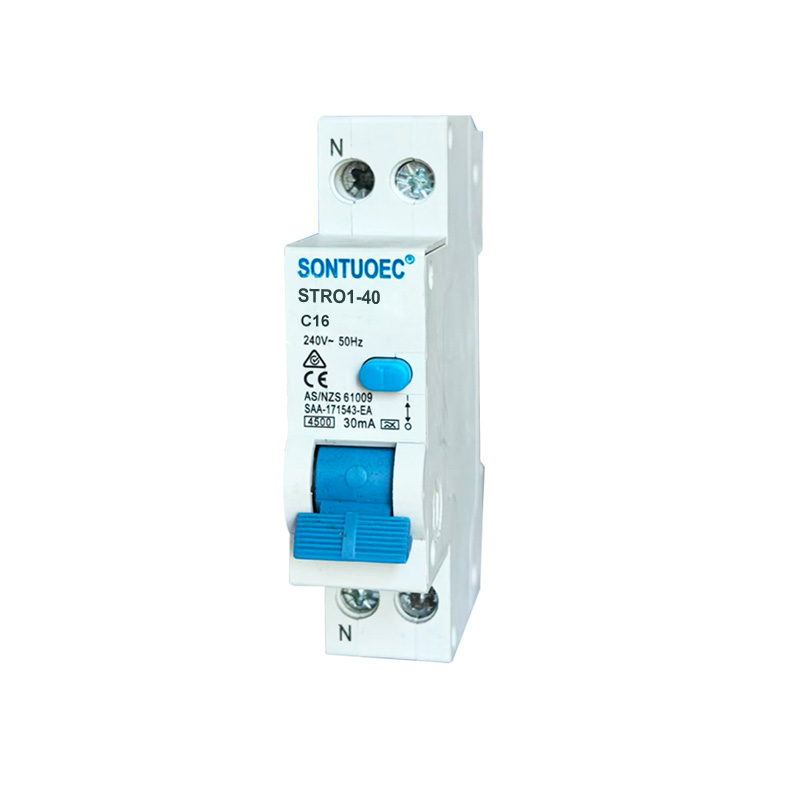

Модел:STRO1-40

Сурамжылоо жөнөтүү

Продукт Description

Өзгөчөлүктөрү:

Сандард			IEC/EN 61009-1
Электрдик	Түрү (сезилген жердин агып кетишинин толкун формасы)		Электрондук түрү
өзгөчөлүктөрү	Номиналдуу ток In	A	A,AC
	поляктар	P	1P+N
	Номиналдуу чыңалуу	V	AC 230
	Номиналдуу ток:		6,10,16,20,25,32,40A
	Номиналдуу сезгичтик I△n	A	0,01,0,03,0,1,0,3,0,5
	Изоляциялык чыңалуу Ui	V	250
	Рейтингдик калдык жасоо жана	A	500
	үзүү жөндөмдүүлүгү I△m	A	500
	Кыска туташуу ток I△c	A	45 006 000
	Номиналдуу жыштык	Hz	50/60
	Булгануу даражасы		2
Механикалык	Электрдик жашоо	t	4000
өзгөчөлүктөрү	Механикалык жашоо	t	10000
	Коргоо даражасы		IP20
	Айлана-чөйрөнүн температурасы	ºC	-25~+40
	(күнүмдүк орточо ≤35ºC менен)	ºC	-25~+40
	Сактоо температурасы	ºC	-25~+70
Орнотуу	Терминал байланыш түрү		Кабель/U-тип шинасы/пин-тип шинасы
	Кабель үчүн терминалдын өлчөмү үстүнкү/төмөнкү	мм2	25
	Кабель үчүн терминалдын өлчөмү үстүнкү/төмөнкү	AWG	18-5
	Шина үчүн терминалдын өлчөмү үстүнкү/төмөнкү	мм2	25
	Шина үчүн терминалдын өлчөмү үстүнкү/төмөнкү	AWG	18-3
	Монтаждоо		DIN темир жол EN 60715 (35мм) боюнча тез клип аппараты аркылуу
	Байланыш		Үстүнөн жана ылдыйынан

STRO1-40 RCBO негизги функциялары

Ашыкча жүктөн коргоо: чынжырдагы ток STRO1-40 RCBOнын номиналдык маанисинен ашып кеткенде, ал схеманын жана жабдуулардын ысып кетүүсүнө жол бербөө үчүн белгиленген убакыттын ичинде чынжырды автоматтык түрдө өчүрөт, ошентип, өрт жана бузулууларды болтурбоо.

Кыска туташуудан коргоо: чынжырда кыска туташуу болгондо, STRO1-40 RCBO кыска туташуу агымы чынжырга жана жабдууларга олуттуу зыян келтирбөө үчүн чынжырды тез өчүрөт.

Агышуудан коргоо: STRO1-40 RCBO чынжырдагы калдык токту (б.а. агып кетүү агымын) аныктоого жөндөмдүү. Калган ток белгиленген чектен ашып кеткенде, STRO1-40 RCBO электр тогуна урунуу кырсыктарын жана электрдик өрттөрдү болтурбоо үчүн өтө кыска убакыттын ичинде чынжырды өчүрөт.

STRO1-40 RCBOнын иштөө принциби

STRO1-40 RCBO ички жылуулук магниттик өчүрүү детекторун (ашыкча жүктөө жана кыска туташуудан коргоо үчүн) жана калдык токтун детекторун (агып кетүүдөн коргоо үчүн) камтыйт. Схемадагы ток же калдык ток нормадан башкача болгондо, тиешелүү соккучу STRO7-40 RCBOнын өчүрүү механизмин ишке киргизип, чынжырды тез өчүрөт.

1.Thermal Магниттик Tripper: Бул өчүрүүнү козгоо үчүн ток өткөргүчтөн өткөндө пайда болгон жылуулукту жана магнит талаасын колдонот. Ток өтө жогору болгондо, өткөргүч ысып, магнит талаасын пайда кылат, бул термикалык магниттик соккунун ичиндеги биметалдын ийилишине же магниттин темир өзөгүн өзүнө тартып, өчүрүү механизмин ишке киргизет.

2. Калган токтун детектору: Бул схемадагы калдык токту аныктоо үчүн нөлдүк ырааттуу ток трансформаторун колдонот. Калган ток белгиленген чектен ашканда, калдык токтун детектору өчүрүү механизмине схеманы өчүрүү үчүн сигнал жөнөтөт.

STRO1-40 RCBO өзгөчөлүктөрү

Көп функциялуу интеграция: STRO1-40 RCBO ашыкча жүктөө, кыска туташуу жана агып кетүүдөн коргоо функцияларын бириктирип, электр системаларын долбоорлоону жана орнотууну жөнөкөйлөтөт.

Жогорку сезгичтик: STRO1-40 RCBOs ишенимдүү коргоону камсыз кылуу менен чынжырдагы анормалдуу жана калдык агымдарды тез аныктап, өчүрө алат.

Орнотуу жана тейлөө оңой: STRO1-40 RCBOs адатта оңой орнотуу жана тейлөө үчүн модулдаштырылат.

Жогорку коопсуздук: STRO1-40 RCBOs катуу сыналган жана электр системаларынын коопсуз иштешин камсыз кылуу үчүн жогорку коопсуздук жана ишенимдүүлүк үчүн тастыкталган.

STRO1-40 RCBO колдонуу сценарийлери

STRO1-40 RCBOs турак жай, соода жана өнөр жай секторлорунун электр системаларында кеңири колдонулат, айрыкча, бир эле убакта ашыкча жүктөө, кыска туташуу жана жердин агып кетүүсүнөн коргоону талап кылгандар. Алар адатта схемаларды жана жабдууларды нормалдуу эмес токтун жана чыңалуудан келип чыккан бузулуулардан коргоо жана электр тогунун уруусунан сактоо үчүн бөлүштүрүүчү кутуларга, коммутаторлорго же башкаруу шкафтарына орнотулат.
