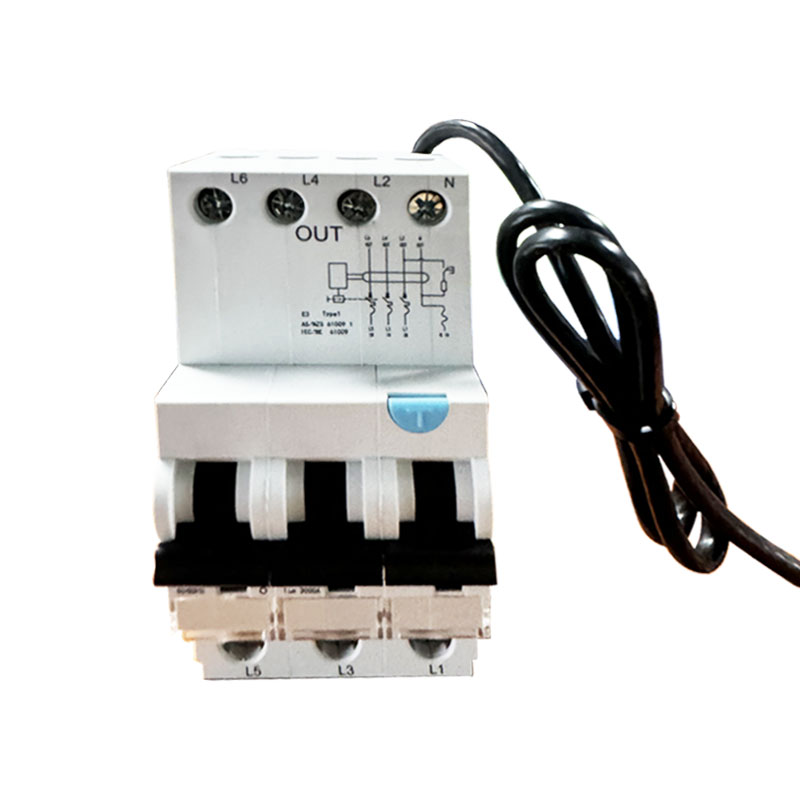

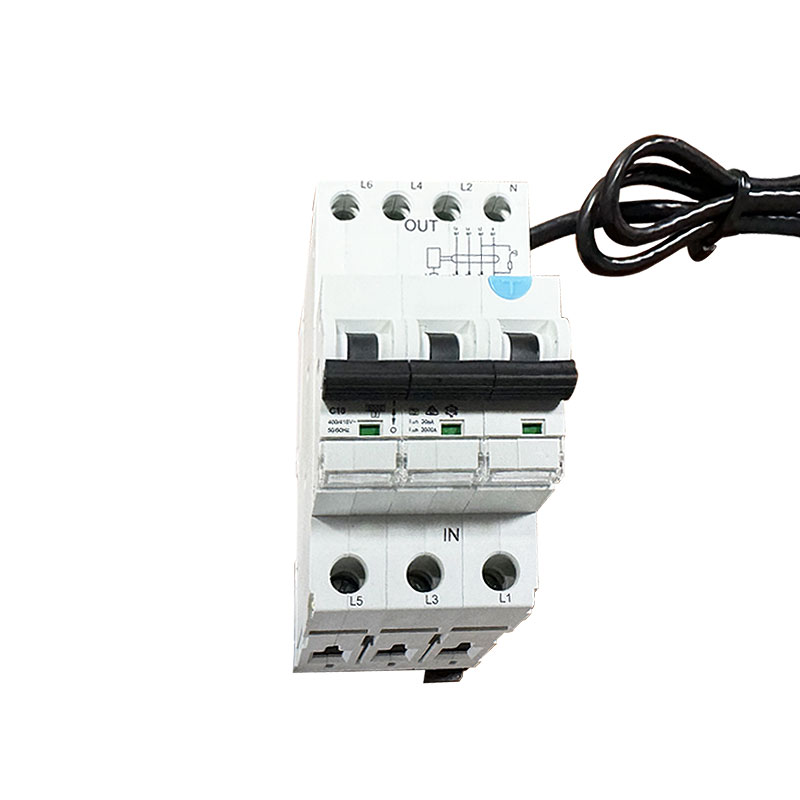

6ka 3p+N агып чыгуучу өчүргүч a (AC) түрү RCBO кабели менен

SONTUOEC ар кандай чакан электр шаймандарын өндүрүүгө адистешкен кытайлык камсыздоочулардын / өндүрүүчүлөрдүн бири болуп саналат 6ka 3P + N Leakage Circuit Breaker a (AC) Type RCBO кабели менен, негизинен, AC 50Hz (60Hz), номиналдык чыңалуу 110/220V, 120A бөлүштүрүүчү чыңалуу 402 үчүн колдонулат системасы. RCBO STRO3-40L MCB+RCD функциясына барабар; Бул электр шокунан коргоо жана адамдын кыйыр контакттан коргоо, электр жабдууларын коргоо үчүн колдонулат, адам денеси электр же электр тармагынын агып агымы белгиленген мааниден ашкан учурда, ошондой эле ашыкча жүк жана кыска туташуулардан коргоо.

Модел:STRO3-40L

Сурамжылоо жөнөтүү

Продукт Description

Техникалык маалыматтар:

Сандард

IEC/EN61009-1

Электрдик өзгөчөлүктөрү

Түрү(толкун жердин агып кетүү формасы)

Электр-магниттик түрү

Номиналдуу ток In

A,AC

поляктар

(1P+N)

Номиналдуу чыңалуу

110/220,120V

Номиналдуу ток:

6,10,16,20,25,32,40A

Номиналдуу сезгичтик I△n

0.01,0.03,0.1

Изоляциялык чыңалуу Ui

500

Рейтингдик калдык жасоо жана

500

үзүү жөндөмдүүлүгү I△m

Кыска туташуу ток I△c

6000

SCPD сактагыч

6000, 10000A

Bitmap Bitmap Bitmap Bitmap

Номиналдуу жыштык

50/60

Булгануу даражасы

Механикалык өзгөчөлүктөрү

Электрдик жашоо

4000

Механикалык жашоо

4000

Коргоо даражасы

IP20

Айлана-чөйрөнүн температурасы

ºC

-5~+40(Атайын колдонмону караңыз температуранын компенсациясын оңдоо)

(күнүмдүк орточо ≤35ºC менен)

Сактоо температурасы

ºC

-25~+70

Орнотуу

Терминал байланыш түрү

Кабель/U-түрү шина/пин-тип шинасы

Кабель үчүн терминалдын өлчөмү үстүнкү/төмөнкү

мм²

AWG

18-5

Терминал өлчөмү үстүнкү/төмөнкү үчүн шинасы

мм²

AWG

18-5

Катуу момент

N^*m

In-lbs

Монтаждоо

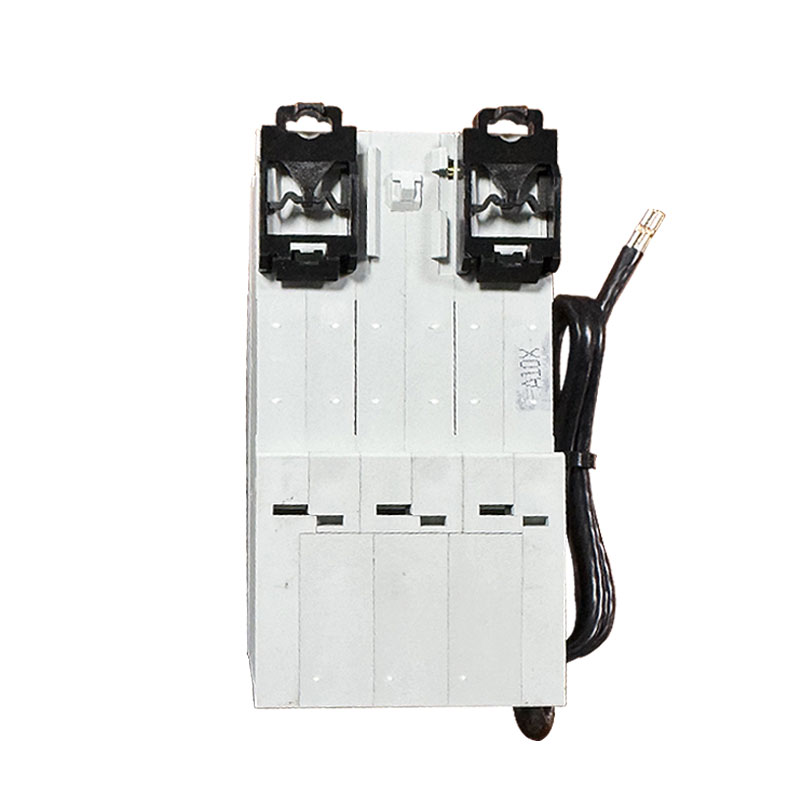

Күйүк DIN темир жол EN 60715 (35мм) тез клип аппараты аркылуу

Байланыш

From үстү жана асты

Негизги өзгөчөлүктөрү жана функциялары

Калган токтун коргоосу: чынжырдагы калдык ток (б.а., агып кетүү агымы) алдын ала белгиленген мааниге жеткенде, RCBO чынжырды өчүрүү үчүн тез иш-аракет кыла алат, ошентип электр тогу менен болгон кырсыктарды жана электрдик өрттөрдү алдын алат.

Ашыкча жүктөн коргоо: чынжырдагы ток RCBOнын номиналдык агымынан ашып кеткенде, ал схеманы белгиленген убакыттын ичинде өчүрө алат, ошентип ашыкча жүктөн улам келип чыккан чынжырга же өрт кырсыгына жол бербейт.

Кыска туташуудан коргоо: чынжырда кыска туташуу болгондо, RCBO кыска туташуу агымын кесип, чынжыр менен жабдуулардын коопсуздугун коргоо үчүн тез иш-аракет кыла алат.

B-түрү релиз мүнөздөмөлөрү: Жогоруда айтылгандай, B-түрү RCBOs, өзгөчө, заматта ашыкча жүктөмгө сезгич эмес, бирок узакка созулган ашыкча жүктөргө сезгич жүктөр үчүн ылайыктуу.

Колдонмо сценарийлери

6ka 3p+N Кабельдүү RCBO тибиндеги 6ka 3p+N агып чыгуучу өчүргүч ар кандай чынжыр коргоо функциялары талап кылынган жерлерде кеңири колдонулат, өзгөчө ашыкча жүктөө мүнөздөмөлөрү үчүн өзгөчө талаптар коюлган жүктөрдү колдонгон чынжырларда. Мисал:

Турак жай жана соода имараттары: жеке коопсуздукту жана жабдуулардын коопсуздугун камсыз кылуу үчүн жарыктандыруу схемаларын, розетка схемаларын ж.б. коргоо үчүн колдонулат.

Өнөр жай жайлар: ар кандай өнөр жай жабдууларын коргоо үчүн, мисалы, каршылык жылыткычтары, ысытуу лампалары, ж.б., ашыкча жүк же агып кетүүдөн улам жабдуулардын бузулушун же өрт кырсыктарын алдын алуу үчүн.

Айыл чарба жана багбанчылык: күнөскана, ирригациялык системалар ж.б. сыяктуу айыл чарба шаймандарын коргоо, жабдуулардын нормалдуу иштешин жана персоналдын коопсуздугун камсыз кылуу үчүн колдонулат.

Сактык чаралары жана тейлөө

Номиналдуу токту туура тандоо: 6ka 3p+N Кабельдүү RCBO типтеги 6ka 3p+N агып чыгуучу өчүргүчтү тандоодо, номиналдуу токтун жана жүктүн мүнөздөмөлөрүнүн негизинде тиешелүү номиналдык токтун мааниси тандалышы керек.

Мезгил-мезгили менен текшерүү жана тейлөө: Мезгил-мезгили менен текшерип, RCBO ишенимдүү иштешин, зымдуу жабдылганын жана бузулушу же коррозиясы жок экендигине кепилдик бериңиз.

Жалган иштөөдөн качыңыз: Орнотууда жана колдонууда RCBO туура эмес иштешине жол бербөө үчүн тоскоолдуктарга кабылган чөйрөгө орнотуудан сак болуу керек.

Мүчүлүштүктөрдү өз убагында чечүү: RCBO иштебей калганда же иштегенде, схеманын коопсуз иштешин камсыз кылуу үчүн анын себебин аныктоо жана көйгөйлөрдү жоюу өз убагында жүргүзүлүшү керек.
