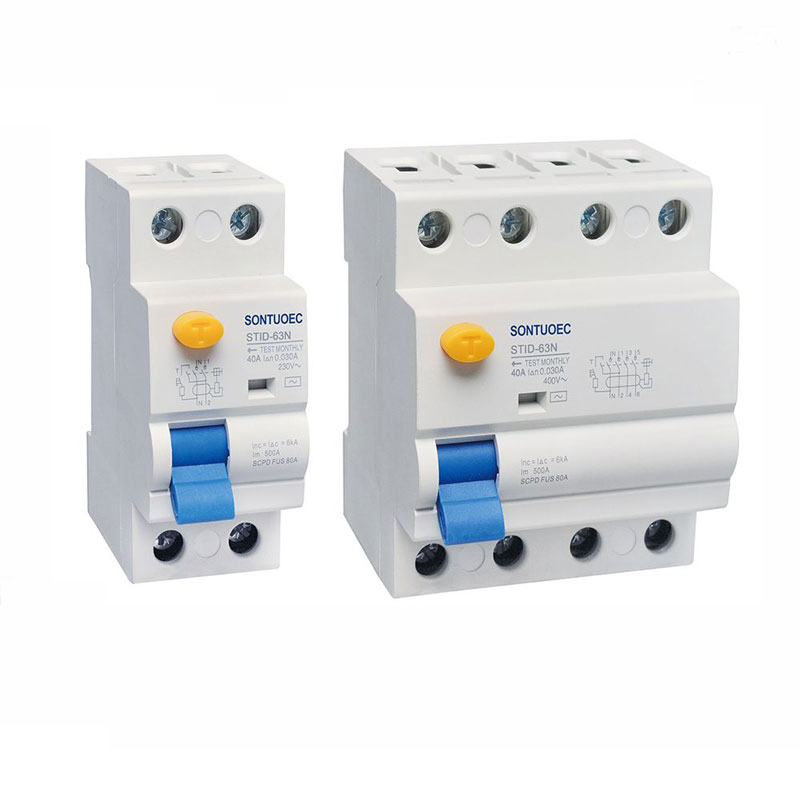

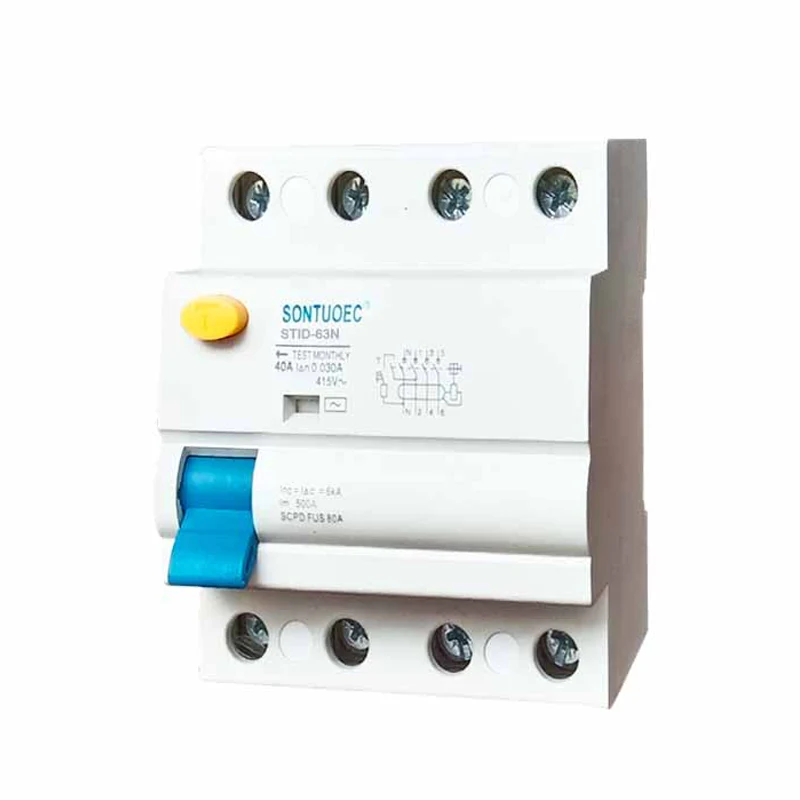

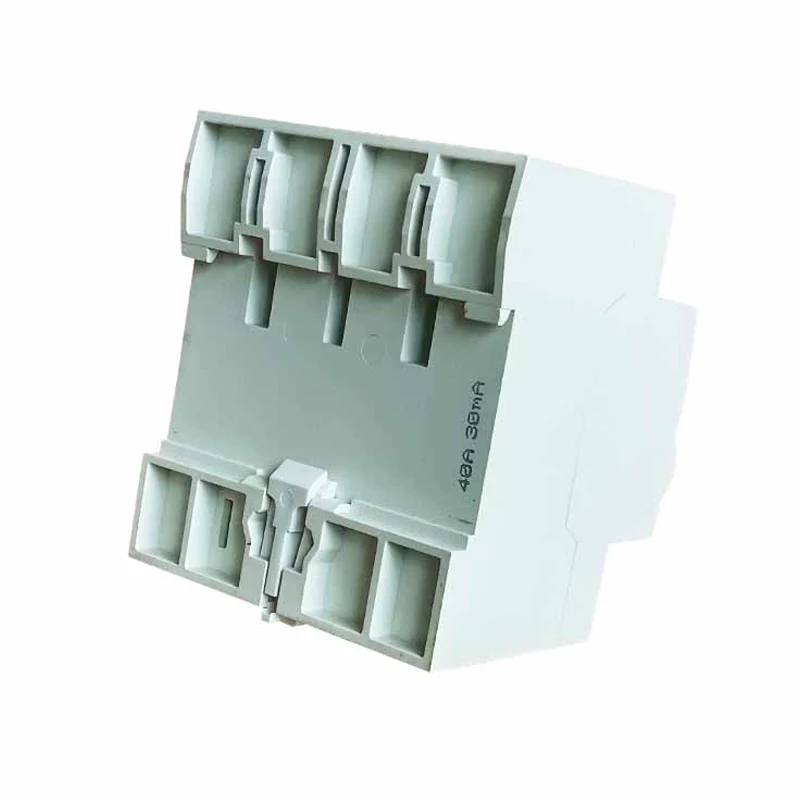

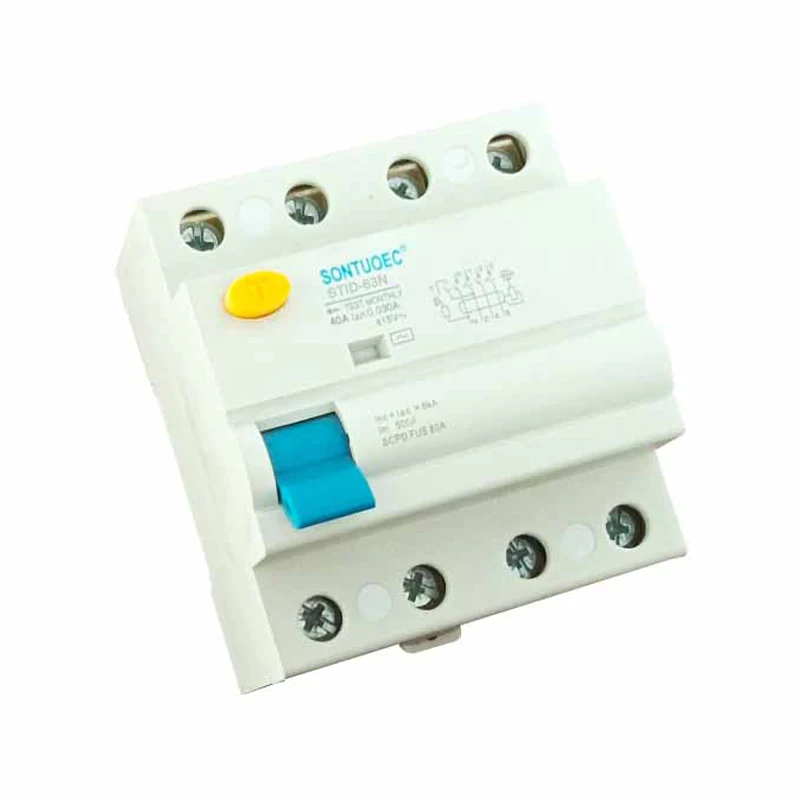

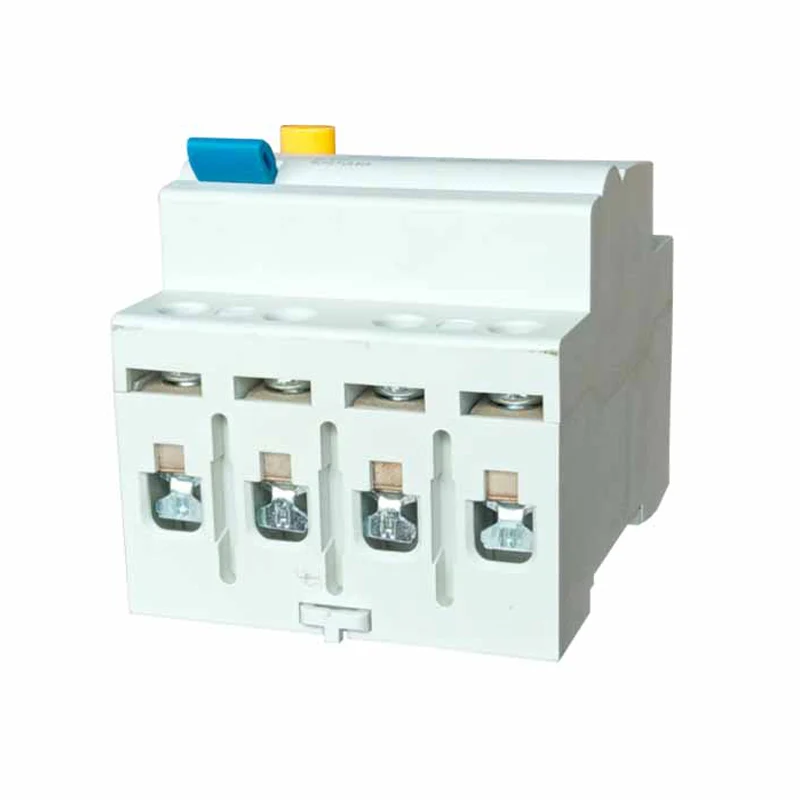

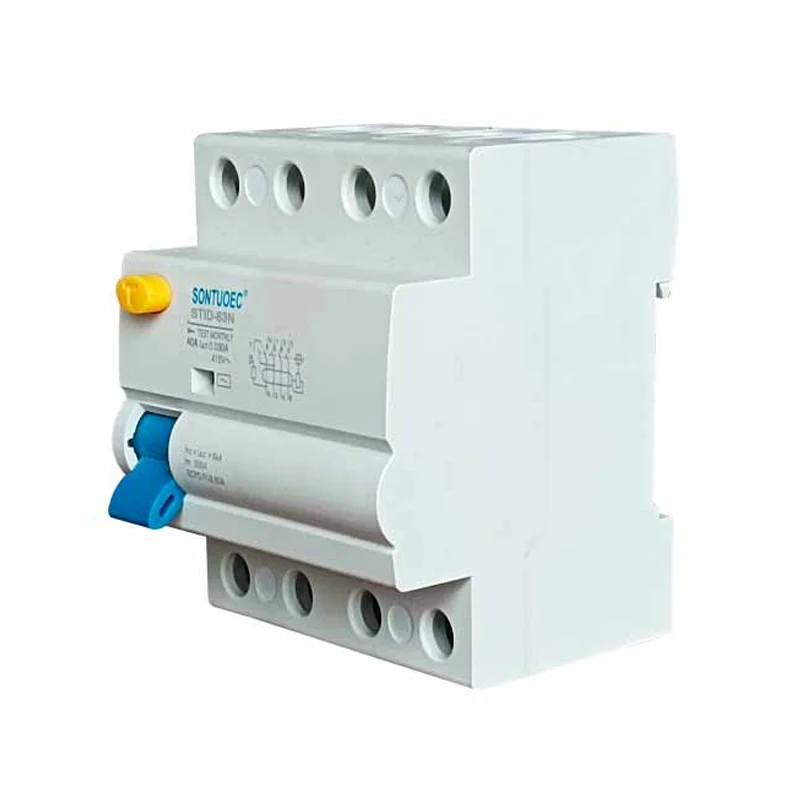

63a / 100ma калдык учурдагы схемасы RCCB

Учурдагы участоктун калдыктары RCCB RCCB, Кадимки операциялык шартта, Кадимки эксплуатациялык учурларда, Кадимки иш-аракеттердин негизги функциясы, ж.б. Кадимки учурдагы иш-аракетин тездетүү үчүн, ал эми калдык тектүү болгон учурда, электр шок кырсыгынан жана электрдик өрттүн алдын алууга болот.

Модел:STID-63N

Сурамжылоо жөнөтүү

Продукт Description

Стандарт:	IEC 61008-1
Модель:	Кол коюу-63н
Учурдагы мүнөздөмөлөр:	Жана, жана
Pole no.:	2p, 4p
Бааланган ток:	16а, 25а, 63а, 40а, 63а,
Rated Voltage:	230 / 400V AC
Бааланган жыштык:	50 / 60HZ
Иштеп жаткан учурдагы iδn бааланган	10ma, 30ma, 100ma, 300ma, 500ma
Иштебеген калдыктар мен иштебеген учурдагы i δno:	≤0.5iδn
КЫСКАЧА КЫСКАЧА КЫСКАЧА КОРГОО	6000а
Шарттуу калдык кыска схема Учурдагы iδc:	6000а
Узактыгы:	Instantaneous Tripping≤0.sec
Учурдагы крандалык чектер:	0.5iδn ~ iδn
Электро-механикалык туруктуулук:	4000 цикл
Томенканы бекитүү:	2.0nm
Туташуу терминалы:	Терминалдык терминал терминалы кысуу менен
Орнотуу:	35mm din riail rail powd

Иштөө принциби

RCCB ишин иштеп жаткан принциби электромагниттик индукция жана учурдагы баланска негизделген. Райондук учурдагы калдык трансформатор аркылуу өтөт, трансформатор тиешелүү магнит агымы түзүлөт. Бул магниттик агымы электрдик сигналга айландырылат жана электрондук схема тарабынан иштелип чыгат. Процессивдүү электрдик сигнал алдын-ала чегике жеткенде, RCCB чыгарылыш механизмин козгоп, схеманын соргучтун схемасын тез арада кесип салууга алып келет.

Негизги өзгөчөлүктөр

Жогорку сезимталдык: RCCB чакан калдык агымдарды табууга жөндөмдүү, адатта, 30мадан аз (так мааниси продуктулардын өзгөчөлүктөрүнө жараша болот), алар электрдик кырсыктар пайда болгонго чейин, өз убагында кыскартууга жардам берет.

Ыкчам жооп: RCCB бир нече миллисекунддун ичиндеги схеманы тез арада кесип алса, анда электр шок кырсыктарын жана электрдик өрттүн жайылышына тоскоол болот.

Коопсуз жана ишенимдүү: RCCB алдыңкы электрондук компоненттерди кабыл алат жана жогорку ишенимдүүлүк жана туруктуулук менен механизмди ажыратат. Ошол эле учурда, ал ошондой эле, схемалардын жана жабдыктардын коопсуздугун толугу менен коргой турган ашыкча жана кыска схема коргоо функциялары бар.

Орнотуу жана сактоо оңой: RCCB адатта модулдук дизайн, компакт түзүмүн жана орнотуу оңой. Ошондой эле, бул байланышты оңдоо жана текшерүү үчүн байланыштарга ээ жана алмаштыруу.

Колдонмо сценарийлери

63a / 100ma Калдык учурдагы схема өчүргүч рККБ электрдик коргоо талап кылынган ар кандай кырдаалда кеңири колдонулат, анын ичинде:

Турак-жай жана коммерциялык имараттар: Электр шаймандарын жана электр шок кырсыгынан жана электрдик өрттөн коргоо үчүн, жеке коопсуздукту коргоо үчүн. Үйлөрдө, адатта, RCCBS, адатта, үйдүн схемаларын негизги же филиалдарды коргоо катары бөлүштүрүү кутучаларына орнотулган.

Өнөр жай өндүрүш сызыгы: Моторлор, трансформаторлор ж.б., ж.б.уакцияларды ж.б. Өнөр жай тармагында, адатта, электр жабдууларын коргоо шаймандары катары электр жабдууларын коргоо участогунун учунда орнотулган.

Коомдук жайлар: мисалы, ооруканалар, мектептер, китепканалар жана башка жерлер сыяктуу, RCCBS электрдик жабдуулардын коопсуз иштешин жана электр энергиясын коопсуз пайдаланууну камсыз кылуу үчүн колдонулат. Бул жерлер адатта электрдик коопсуздуктун талаптары жогору, ошондуктан rccbs кеңири колдонулат.

63A/100mA Residual Current Circuit Breaker RCCB
