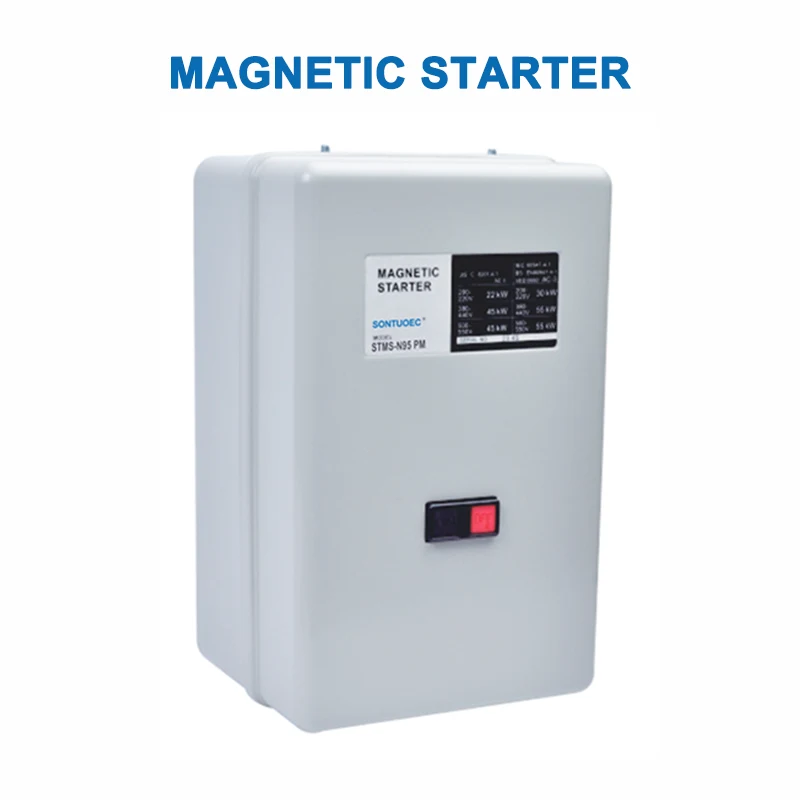

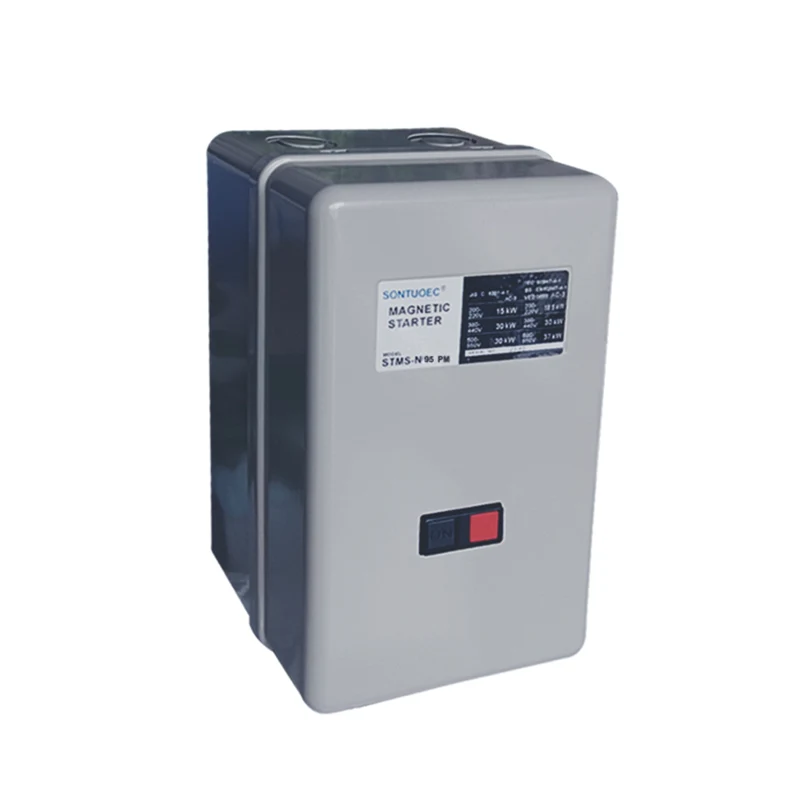

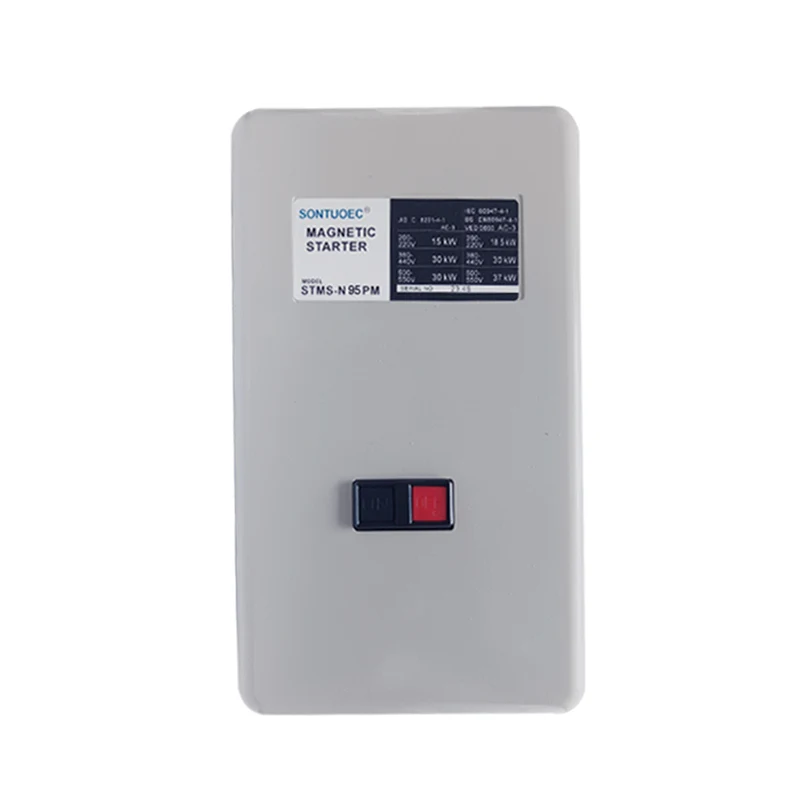

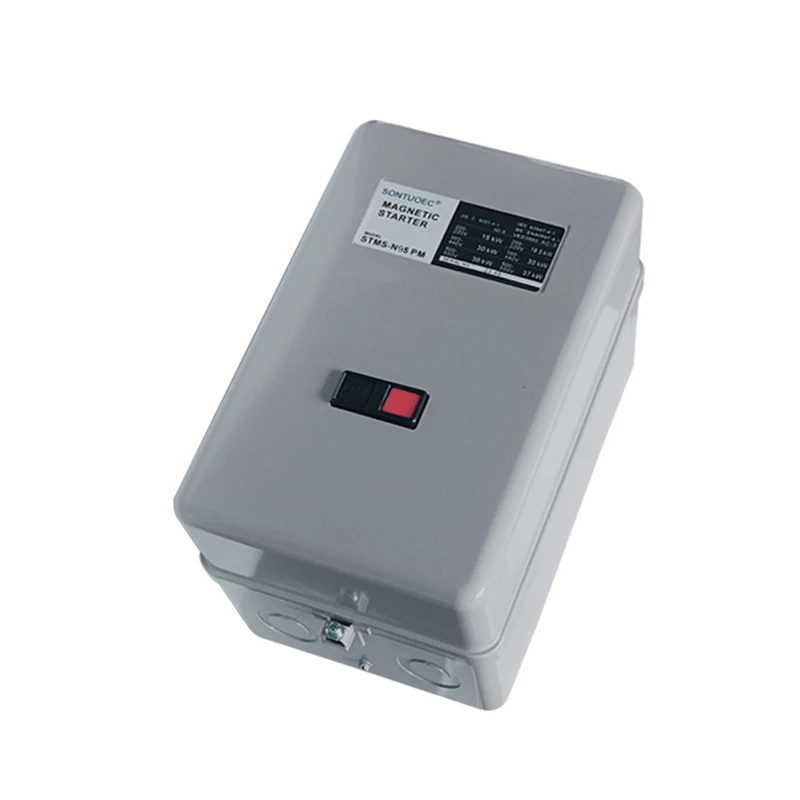

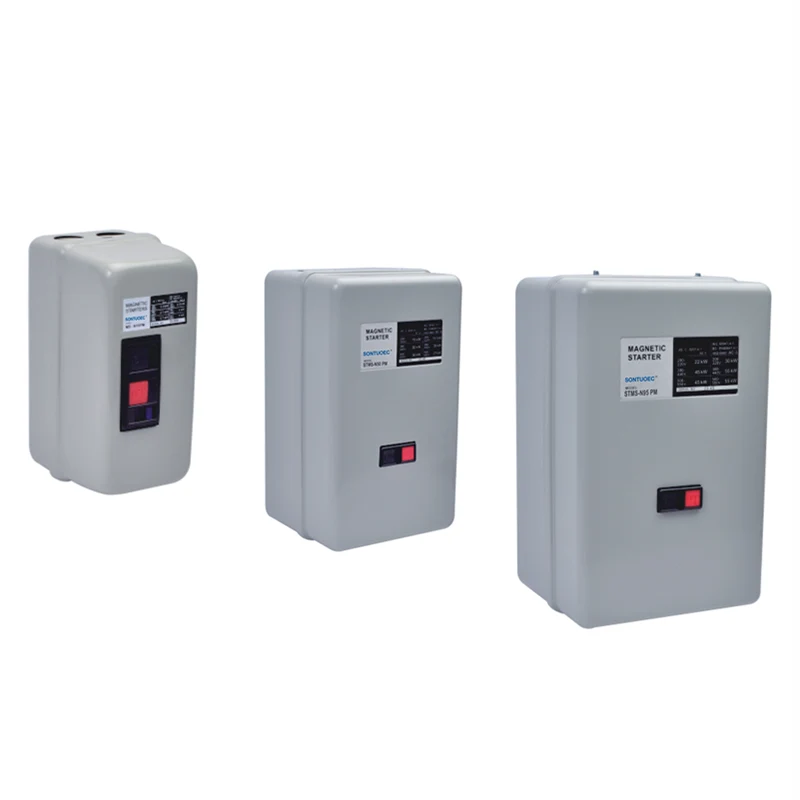

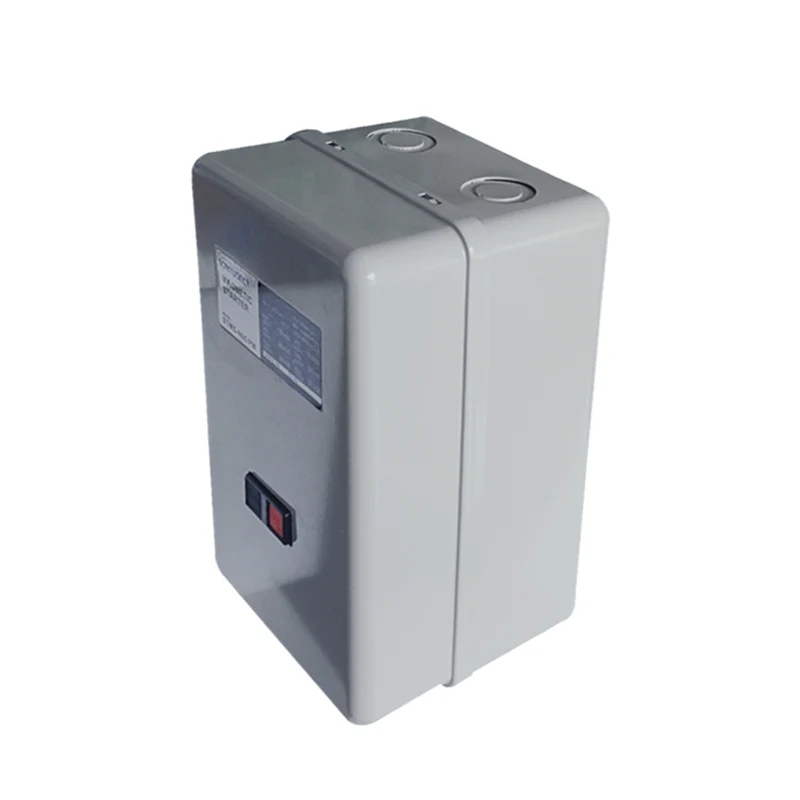

3 фазалык автоотер автоунаа менен параллелдик байланыштарды мотор баштоо жана башкарууну токтотуу үчүн, мотор менен параллель байланыштары менен байланышкан кубаттуулукту ачат жана жабат. Ошол эле учурда, ал дагы ашыкча жүктөлүүчү коргоо функциясы бар, ал моторду зыян келтирүү үчүн мотор ашыкча жүктөгөндө, автоматтык түрдө төмөндөтөт.
Негизги техникалык параметрлер:
Түрү | Stms-N10 / 12 | Stms-N18 | Stms-N20 | Stms-N21 | Stms-N25 | Stms-N35 | Stms-N50 | Stms-N65 | Stms-N80 | Stms-N95 | |
KW / HP (AC-3) Retered Power (AC-3) IEC60947-4 |
220v | 2.2 / 3 2.7 / 3.5 | 3.7 / 5 | 4 / 5.5 | 4 / 5.5 | 5.5 / 75 | 7.5 / 10 | 15/18.5 | 18.5 / 22 | 22/30 | 30/35 |
380v | 2.7 / 3.5 4 / 5.5 | 5.5 / 75 | 7.5 / 10 | 7.5 / 10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Тартылган ток (AC-3) GB14048.4 |
220v | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380v | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Тартылган жылытуу ток (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Реттелген инсоштук Волаж (v) 660 660 | |||||||||||
Ауксердик байланыш AC-15 |
Байланыш | стандарт | 1Но | 1no + 1nc | 2no + 2nc | ||||||
Тартылган ток (a) | 220v | 1.6 | |||||||||
380v | 0.95 | ||||||||||
Тосмо рейтинги | LP30 | ||||||||||
Муханикалык жашоо | 1000 | 500 |

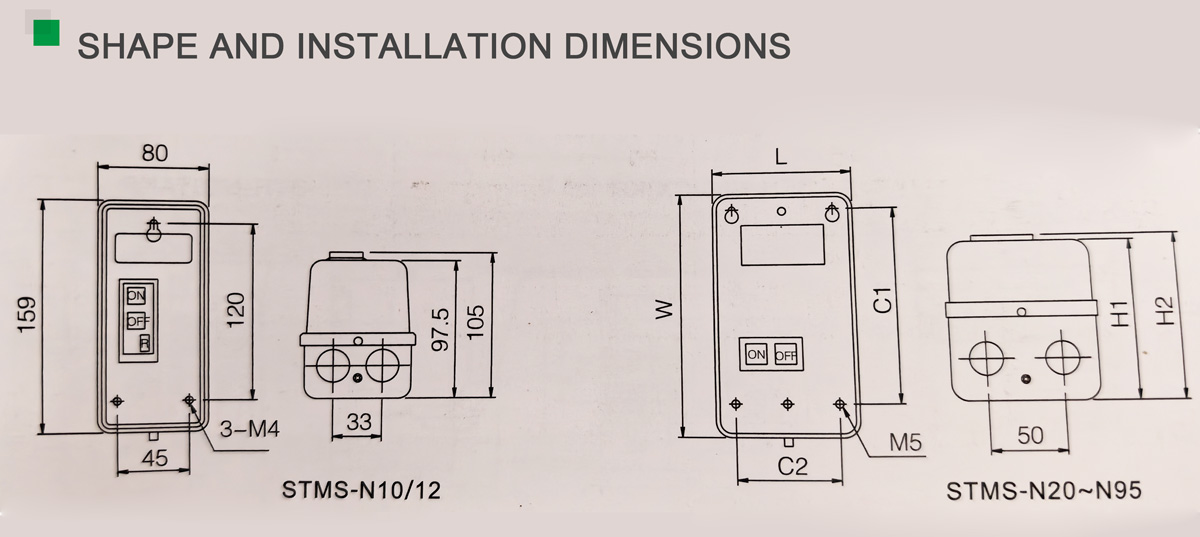

Түрү | L | W | H1 | H2 | C1 | C2 |
Stms-N20 / 21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stms-N25 / 35 | 135 | 225 | 126 | 131 | 155 | 95 |
Stms-N50 / 65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stms-N80 / 95 | 190 | 300 | 163 | 168 | 250 | 150 |
Иштөө принциби

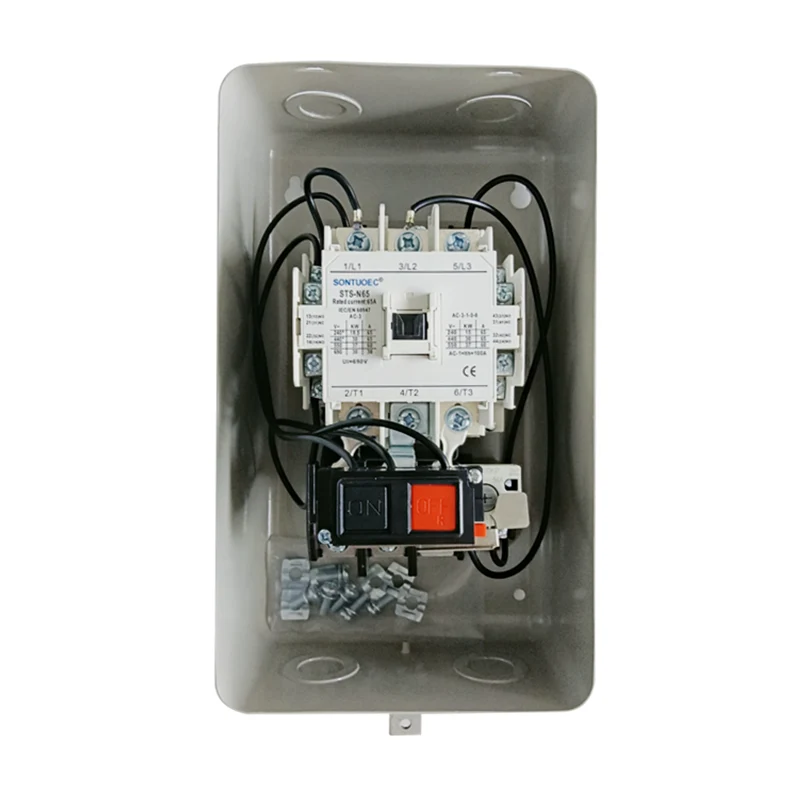

Үч фазалык магниттик мотор башталгычынын иштөө принциби электромагниттик индукциялык принципке негизделет. Магниттик байланыштердин катмарлары кубатталганда, ал моторду иш-аракет кылып, жабуу үчүн, моторго электр менен жабдууга бурулган магнитикалык талааны жаратат. Моторду токтотуу керек болгондо, магниттик байланыштарга электр менен жабдып, магнит талаасы жоголуп кетип, арматура баштапкы абалга келтирилет, байланыштар иштебей калат. Ошол эле учурда, ашыкча жүктөлгөн релей мотордун учурдагы учун көзөмөлдөп турушат, бул азыркы мааниден ашып кеткенде, ал ашыкча жүктөлүп, схеманы кескин кыскартат.
Ашыкча жүктөө Коргоо функциясы: Үч фазалуу Магниттик Мотор Старт Старт сериясына ээ, бул мотор ашыкча жүктөлүп, моторду жок кылганда, автоматтык түрдө өчүрө алат.

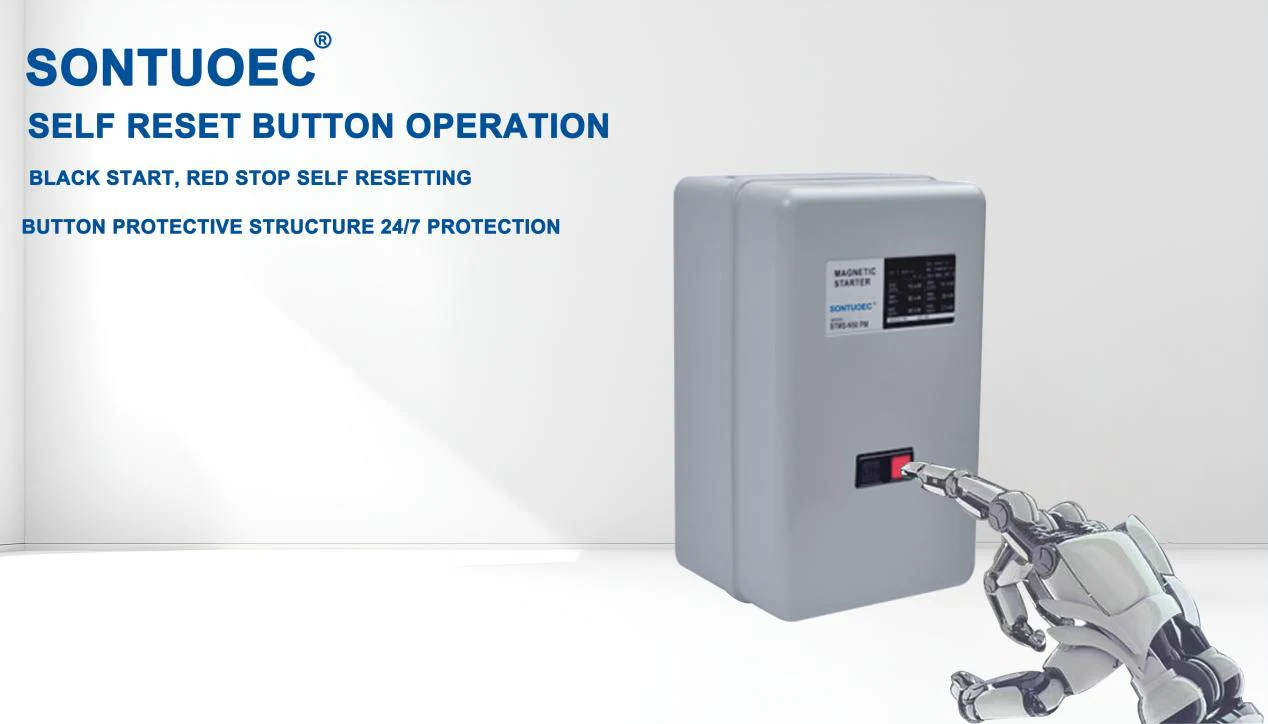

БАШКАРУУ БАШКАРУУЧУЛАР: МОЧТА БАШКАРУУЧУ БАШКАРУУЧУЛАРЫМ МАГНЕСИЦИЯЛЫК КОНААКТОРДУ ЖАНА АКЫСЫЗ КЫЗМАТТУУЛУКТАРГА ЖАНА ӨМҮРДҮН ӨМҮРҮНҮН ТҮШҮНГӨН МАГНИТИКАЛЫК МАГНЕСИКТИК КОНТАКТОРУ аркылуу ишке ашырылат.

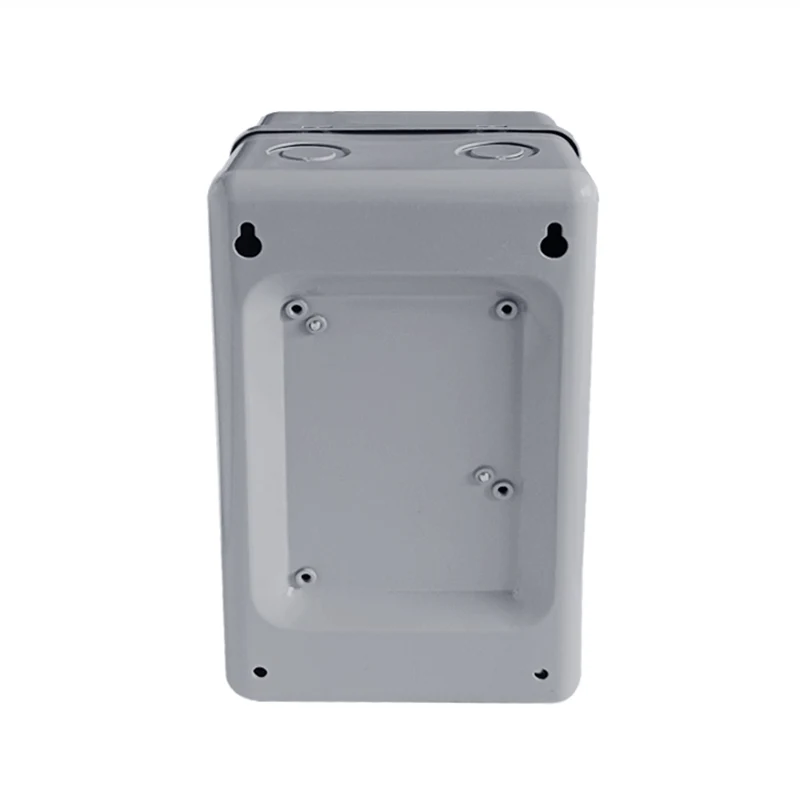

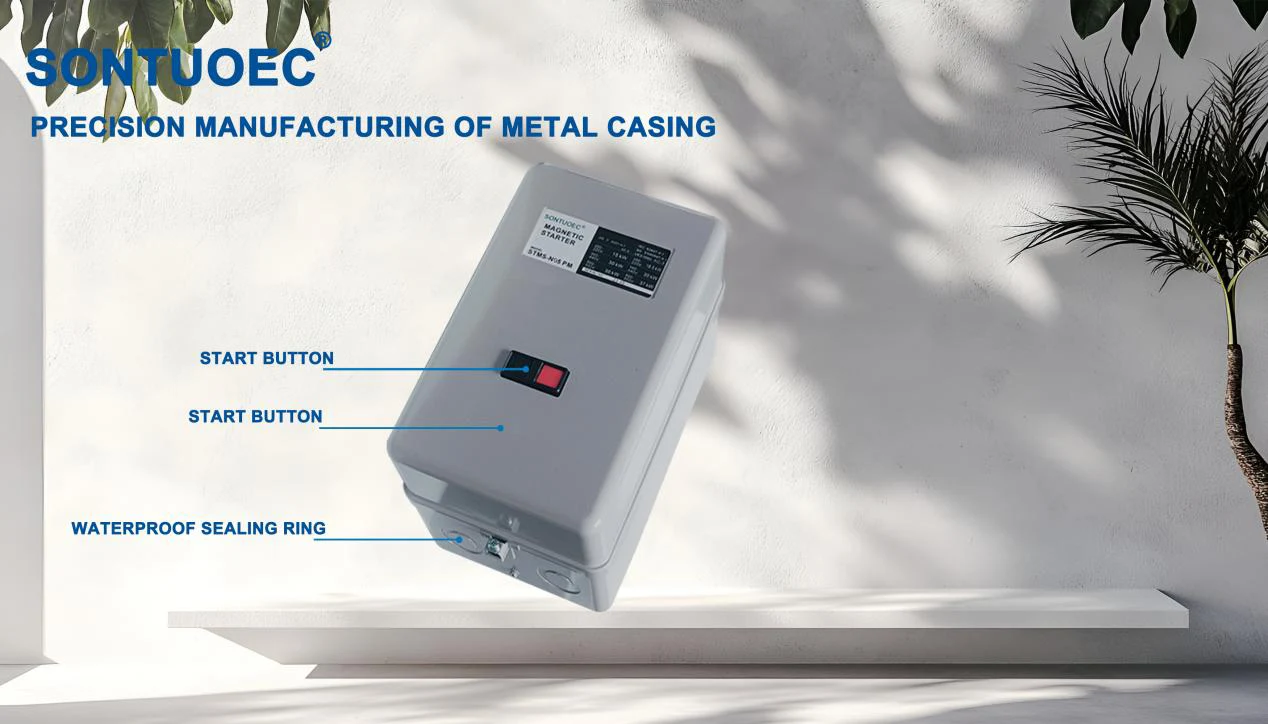

Компакт түзүмү: Үч фазалуу Магниттик мотор башталгыч бир аз гана орунду ээлейт, кичинекей мейкиндикти ээлейт жана орнотуу оңой.
Бир нече контролдук режимдер: Ар кандай өтүнмө талаптарына ылайык, үч фазалык магниттик автоунаа стартарасы түздөн-түз баштапкы, Star-Delta Start, Autotransformer башталышы, мисалы, бир нече баскычты контролдоо режиминде колдонсо болот.
Үч фазалык магниттик автоунт баштары өнөр жай автоматташтыруу контролдоо тутумунда кеңири колдонулат, электр энергиясын контролдоо, курулуш шаймандары жана үч фазалуу баскычтарды баштоо жана токтотуу керек. Айрыкча, мотордун контролдоо схемаларында, тез-тез баштоону, токтотууну талап кылган үч фазалык магниттик автоунаа башталгычтарды коргоо өзгөчө маанилүү.
